带检测工位的辊筒式物料输送架结构

　　这套辊筒式输送结构，主要面向车间内短距离的工件转运场景设计，常见于机加工线的工序间流转、装配线的工件供料、检测工位的工件输送环节，尤其适配长条状、板状类工件的平稳传输需求，相比皮带输送，辊筒结构更耐金属工件的剐蹭、磕碰，也能适配带少量切削液的机加工件转运，不会出现皮带被油污浸泡老化的问题。从结构组成来看，主体框架采用标准矩形钢管焊接成型，两支立式支腿通过横撑加固，保证架体在满载输送时不会出现侧向晃动，支腿底部预留了安装孔位，可通过膨胀螺栓直接固定在车间水泥地面，也可加装脚轮实现临时工位的移动布置，适配多品种小批量生产的柔性产线需求。输送面采用等间距排布的无动力辊筒，辊筒两端通过轴承座固定在两侧的框架梁上，辊筒的上平面保持统一水平度，

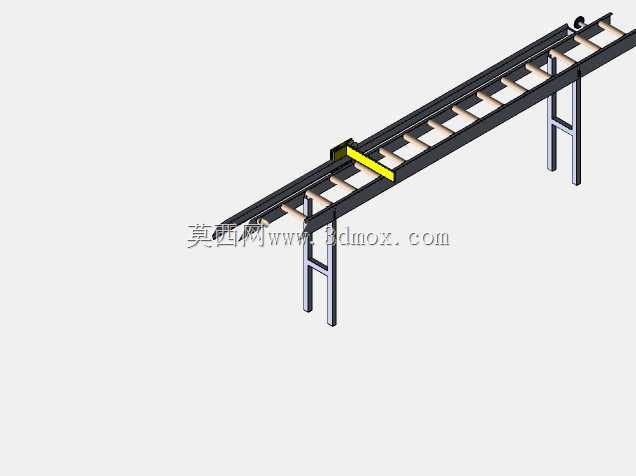

　　工件放置后可依靠人工推送或者前后端接驳动力设备实现流转，辊筒间距根据常见输送工件的最小尺寸设计，避免小尺寸工件卡在辊筒缝隙中，同时辊筒表面做镀锌处理，耐磨且不易生锈，长期使用不会出现表面锈蚀污染工件的问题。架体上设置的黄色挡停定位组件，是这套结构的核心功能部件，主要用于配合检测工位使用，当工件输送到该位置时，挡停块升起将工件准确定位在检测位，方便上方或者侧方安装的检测元件完成尺寸、外观或者材质检测，检测完成后挡停块落下，工件可继续沿辊道向前流转，不需要人工搬运对位，能有效降低检测工位的人工对位劳动强度，也能提升检测位置的重复定位精度。设计过程中，首先考虑的是输送架的整体承重能力，框架梁的截面选型经过承重校核，

　　单段架体可承载不超过两百公斤的均匀分布载荷，满足大部分中小型机加工件、装配部件的转运需求；其次是安装边界的适配性，架体的整体宽度根据常见工件的宽度尺寸预留了足够的放置余量，两侧框架梁外侧预留了传感器、挡停气缸、走线槽的安装位置，不需要额外在架体上焊接安装板，用户可根据自身工位需求加装各类检测、挡停、导向组件，适配不同的生产工艺要求。辊筒的安装高度设计符合人体工程学要求，站立操作时工件的高度刚好适配操作人员取放件的舒适高度，长期操作不容易产生疲劳，同时架体的支腿设计了高度调节结构，可根据前后接驳设备的输送面高度进行微调，保证整个输送线的面高一致，避免工件流转时出现卡滞、磕碰。在实际生产场景中，这类无动力辊道架也可多段拼接使用，

　　通过连接角件将多段架体的框架梁锁紧，就能组成更长距离的输送线，转弯位置可搭配锥形辊筒的转弯段架体，实现工件的转向输送，整体搭建灵活度高，不需要复杂的安装调试，适合车间内快速搭建临时或者永久的物料输送通道。另外这套结构的维护成本极低，辊筒属于标准易损件，出现磨损后可直接单独更换，不需要拆解整个架体，日常维护只需要定期给辊筒轴承加注润滑脂即可，没有复杂的传动部件，故障率远低于动力输送设备，适合对输送可靠性要求高、维护资源有限的生产场景使用。挡停组件的安装位置也预留了调节余量，可根据不同长度的工件调整挡停块的安装位置，适配不同规格工件的检测定位需求，不需要重新加工架体结构，柔性适配能力较强。
