BIGTREETECH MANTA M8P V1.0主控板结构设计

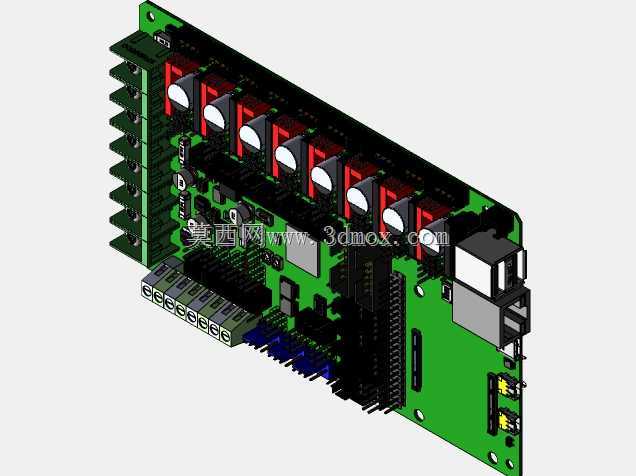

　　这款主控板是面向桌面级FDM 3D打印设备开发的核心控制载体，日常在多喷头、大尺寸成型尺寸的消费级及半工业级3D打印机上应用较多，也可适配部分改装类数控雕刻、小型点胶设备的运动控制需求，承担整机运动轨迹解算、温度采集调控、外设信号交互的核心作用。从实际装机的适配场景来看，它可以支持最多8路步进电机驱动的接入，能够满足双Z轴、多挤出头、独立双Y轴这类复杂运动结构的设备接线需求，不需要额外加装驱动扩展板，就能完成多轴同步运动的信号输出，对于做设备改装、定制机型开发的结构工程师来说，能省去不少外设扩展的结构预留空间。设计层面上，整块PCB采用绿色阻焊的常规工业板工艺，板载接口的排布完全顺着设备装机的走线逻辑规划：

　　左侧整排布置的是步进电机驱动的插接位，每个驱动位都预留了足够的散热间隙，搭配红色的驱动固定压块，既可以避免驱动模块在设备长期运行震动中出现松脱，也能给驱动模块的散热片留出对流空间，不会出现相邻驱动热量堆积导致的过温保护问题。板载的供电接口、通讯接口、限位开关接口、温度传感器接口都集中布置在板卡的侧边区域，装机时所有外接线缆可以顺着设备框架的线槽统一排布，不会出现线缆横跨板卡表面干扰散热、或者被运动部件剐蹭的问题。安装边界方面，板卡的四个角都预留了标准的M3固定孔位，孔位间距匹配市面上主流的3D打印机控制盒安装标准，不需要重新打孔适配就能直接替换同尺寸的旧款主控板；板卡整体厚度控制在常规PCB板厚加接插件突出高度的范围内，

　　安装时只需要在控制盒内预留对应长宽的平面空间，同时在驱动模块上方留出不低于15mm的散热间隙，就能保证设备长期运行的散热需求，不会出现接插件顶到控制盒盖板的装配干涉问题。功能设计上，板载集成了多路可控风扇输出、热床及挤出头加热输出接口，所有大电流走线路径都做了加宽覆铜处理，长期通过大电流时不会出现板卡局部过热的问题；板上预留的调试接口、存储卡槽都布置在便于操作的侧边位置，设备调试时不需要拆开整个控制盒就能完成固件刷写、存储介质插拔的操作。从结构设计的细节来看，板上的接插件全部选用带锁扣的卧式或立式接插件，设备运输或者长期运行震动时，不会出现接线松脱导致的设备停机问题；板载的状态指示灯都布置在便于观察的板边位置，

　　装机后不需要拆开控制盒就能通过指示灯判断设备供电、运行、故障的状态，日常维护排查故障的效率能提升不少。对于做3D打印机结构设计的工程师来说，这款主控板的三维模型可以直接用于控制盒的内部结构排布设计，提前验证接线空间、安装孔位匹配度、散热风道走向，避免实际装机时出现装配干涉、走线空间不足的问题，也能在设备改型时快速评估主控板替换的适配性，减少打样验证的迭代次数。
