适配2020铝型材框架的12864显示屏安装外壳

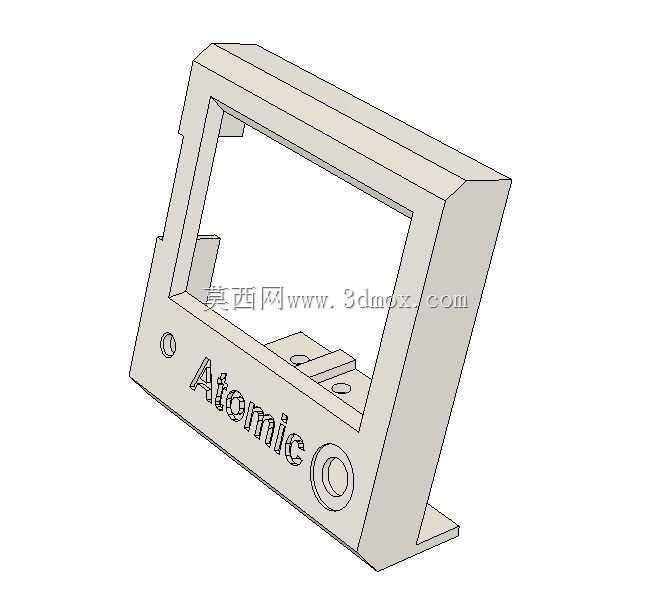

　　在桌面级FDM3D打印机的DIY搭建与改装场景中，人机交互端的安装适配一直是结构设计里容易被忽略但直接影响操作体验的环节。不少采用2020铝型材搭建框架的设备，都会选用12864点阵液晶显示屏作为状态显示与参数操作的核心载体，这类屏幕本身自带控制电路与调节旋钮，但裸板状态下既没有防护结构，也无法直接固定在铝型材框架上，布线杂乱不说，日常操作时还容易误碰电路板造成短路，或者被打印平台移动的部件剐蹭损坏。这款外壳结构就是针对这一实际工程需求设计，直接适配标准12864全图形LCD模块，同时匹配2020挤压铝型材框架的安装孔位，不需要额外做转接件就能完成固定。从结构设计逻辑来看，外壳采用前后扣合的分体式结构，前壳预留了精准的屏幕显示窗口，

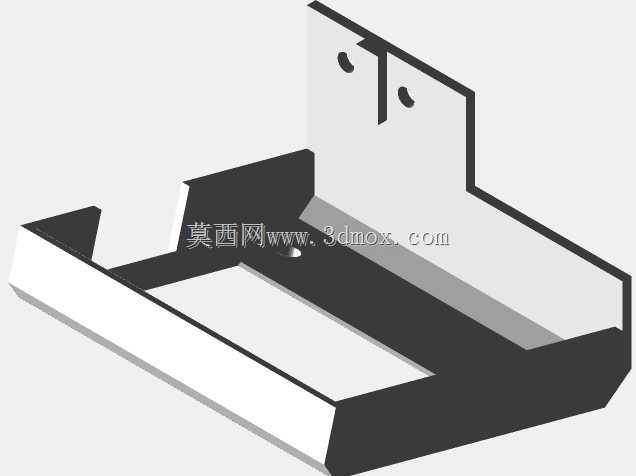

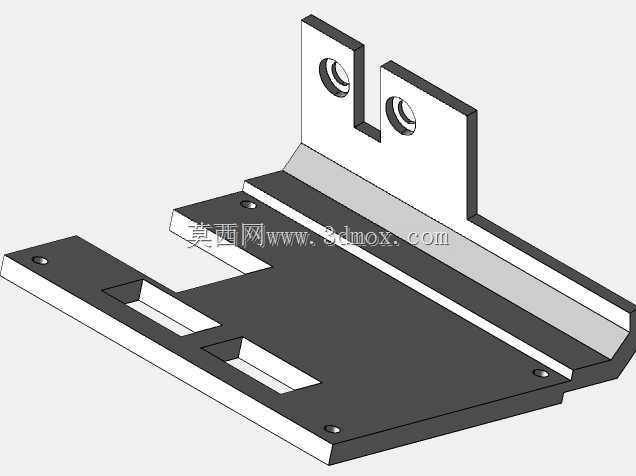

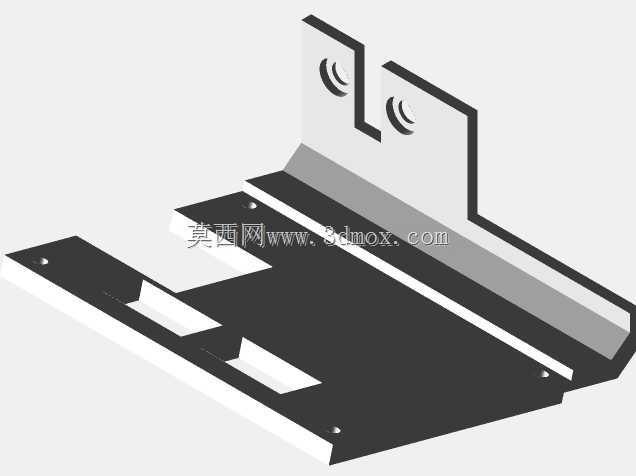

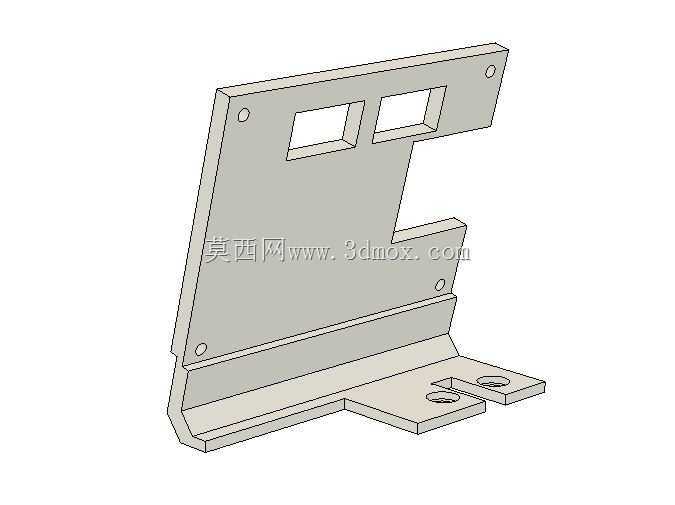

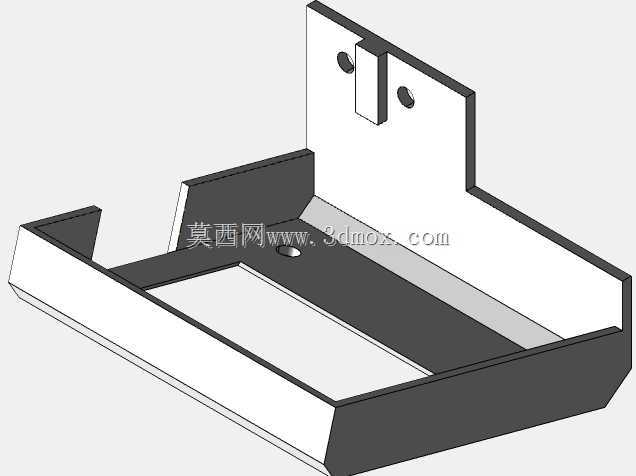

　　窗口边缘做了微小的承托台阶，刚好卡住液晶模块的PCB板边缘，避免屏幕从窗口处脱出，同时台阶高度控制在0.8mm，不会遮挡屏幕的有效显示区域；前壳右下角预留了旋钮的安装过孔，过孔直径比旋钮外径大1.2mm，既保证旋钮转动时不会和外壳发生摩擦卡顿，又能尽量缩小缝隙，避免灰尘从缝隙进入壳体内附着在电路板上。后壳的设计重点在安装适配与走线防护，背部设置了两个对应2020铝型材槽宽的安装挂耳，挂耳上的孔位间距严格匹配2020型材的槽道中心距，安装时只需要将T型螺母提前卡入型材槽内，对准挂耳孔位锁上螺丝就能完成固定，不需要对原有铝型材框架做任何打孔、切割改造，适配性极强。后壳同时预留了走线缺口，缺口位置对准屏幕PCB板的排线接口，屏幕的排线、

　　供电线可以从缺口处规整引出，顺着铝型材的槽道布置到主控板位置，避免线材悬垂在打印区域内和运动的挤出机、打印平台发生干涉。从安装边界尺寸来看，外壳整体宽度控制在110mm，高度65mm，整体突出型材框架表面的距离为28mm，这个尺寸既能够完整容纳12864屏幕模块与背后的排线接头，又不会过度突出占用设备前部的操作空间，日常操作旋钮、查看屏幕显示的温度、进度、坐标等参数时，视线角度刚好符合站立操作桌面设备的人体工学范围，不需要刻意俯身或者侧身就能看清屏幕内容。在实际使用场景中，这款外壳除了基础的防护与固定作用，还能对屏幕模块起到一定的电磁屏蔽辅助效果，外壳内壁和PCB板之间预留了0.5mm的间隙，有需要的使用者可以在间隙内贴覆薄铜箔接设备地线，降低步进电机驱动、加热床工作时产生的电磁干扰对屏幕显示稳定性的影响，避免屏幕出现花屏、乱码的情况。结构设计上还做了免螺丝的扣合设计，前后壳之间通过四周的卡扣结构完成固定，不需要额外打螺丝就能扣合紧密，后期需要检修屏幕、更换旋钮或者调整排线的时候，只需要用薄片撬开卡扣就能拆开外壳，维护效率比螺丝固定的结构高很多。针对3D打印制作的适配性，外壳所有的壁厚都统一设置为2mm，没有大角度的悬空结构，所有卡扣位置都做了45度的倒角导向，不管是用PLA还是PETG材料打印，都不需要添加过多支撑，打印完成后只需要简单去除支撑毛刺就能直接装配，打印容错率很高，

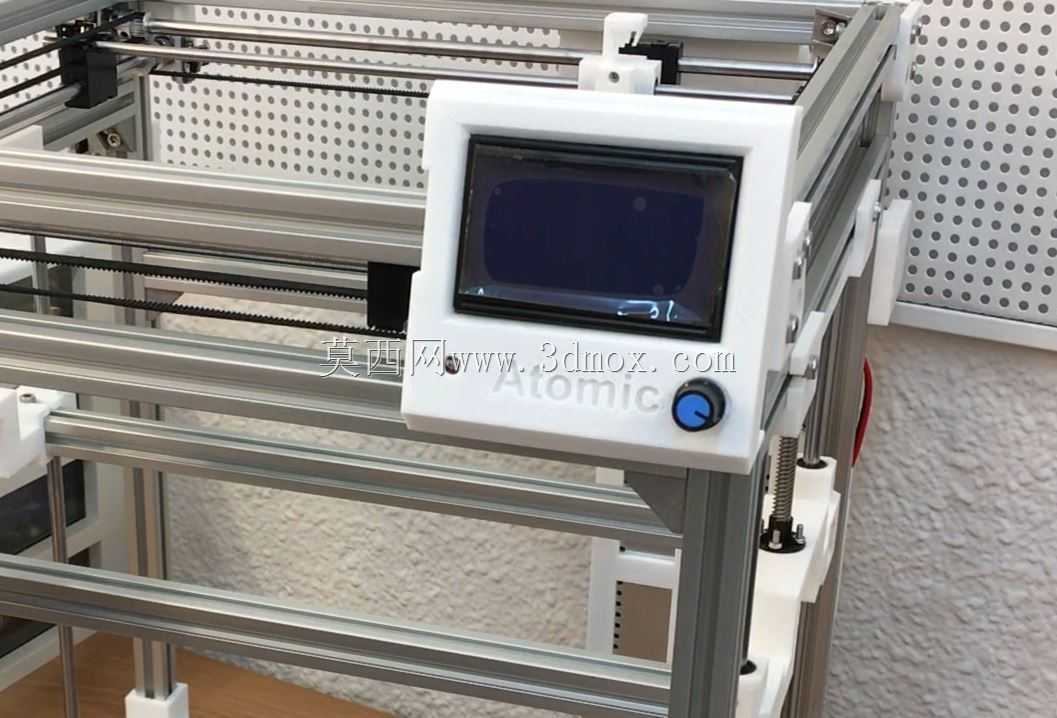

　　即使是入门级的桌面3D打印机也能顺利打出合格的零件。在实际装机测试中，这款外壳安装在2020铝型材框架的前部上方位置后，屏幕的操作高度刚好在使用者腰部到胸部之间，调节参数、暂停打印、切换菜单的时候，手臂自然抬起就能碰到旋钮，操作手感顺畅，同时外壳把整个屏幕PCB完全包裹在内，打印过程中产生的PLA、PETG碎屑不会飘落到电路板上，长期使用也不会因为积尘造成按键接触不良、电路短路的问题，相比裸板直接用扎带绑在型材上的安装方式，整机的整洁度和可靠性都有明显提升。另外外壳的安装挂耳做了加长设计，固定时可以根据使用者的操作习惯，上下调整安装位置，适配不同身高使用者的操作视线需求，不需要重新设计孔位就能实现一定范围的位置调节，适配不同搭建结构的2020型材框架3D打印机。
