带封闭外壳CoreXY结构桌面级3D打印设备

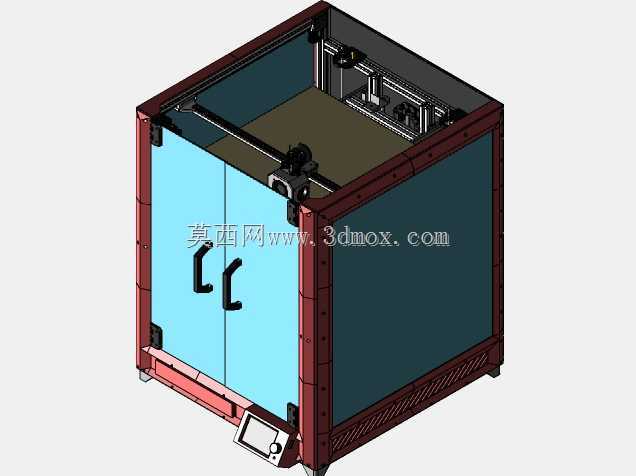

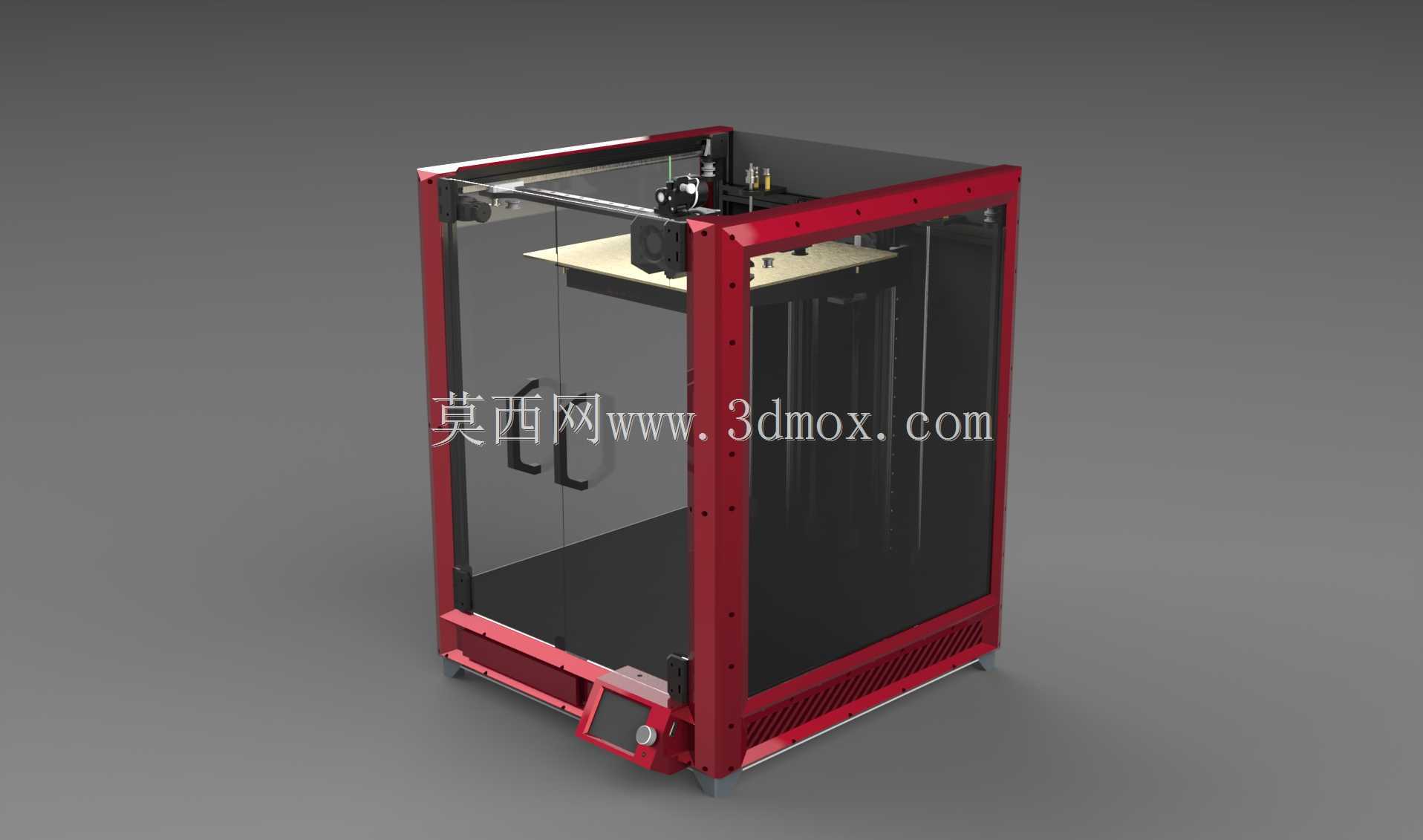

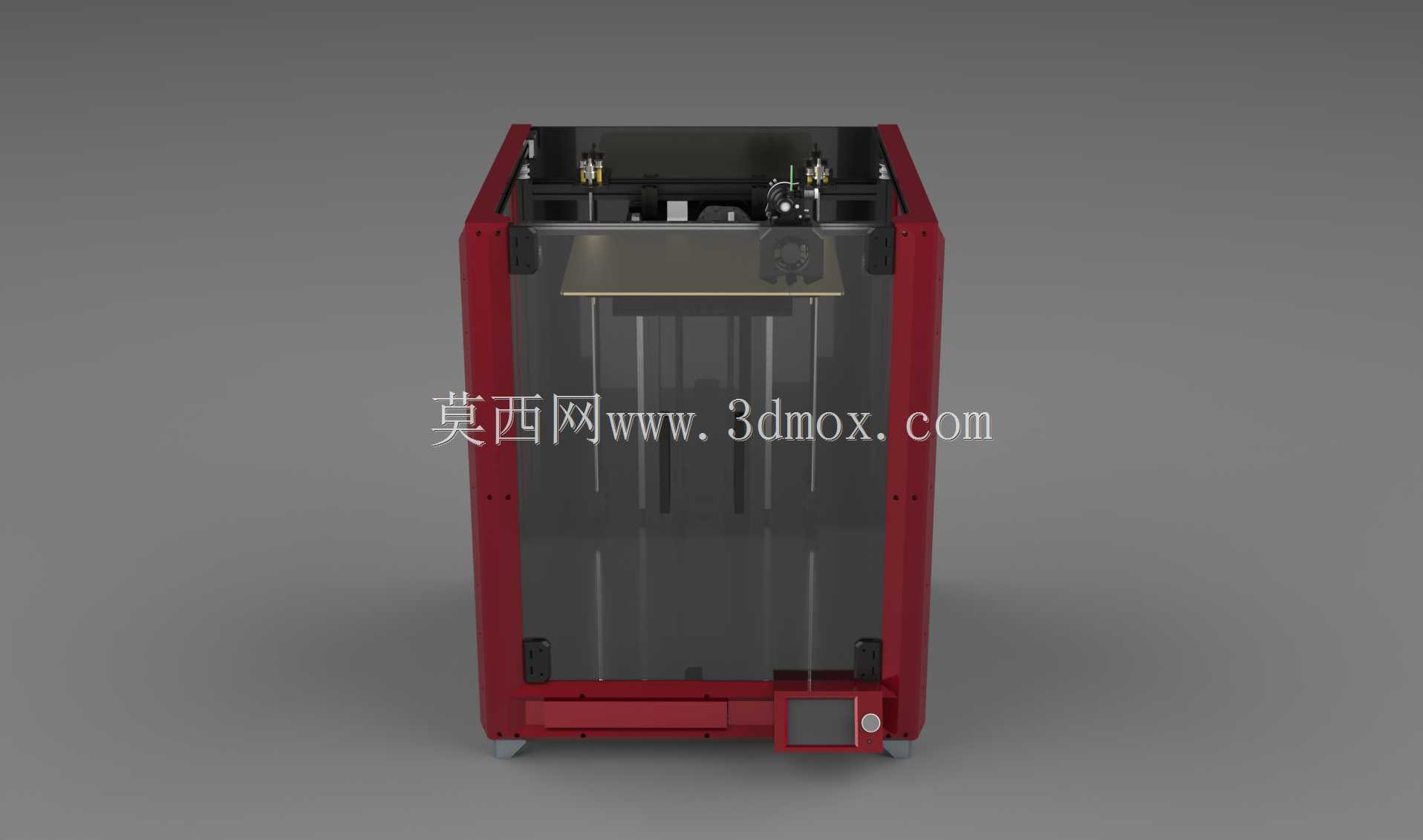

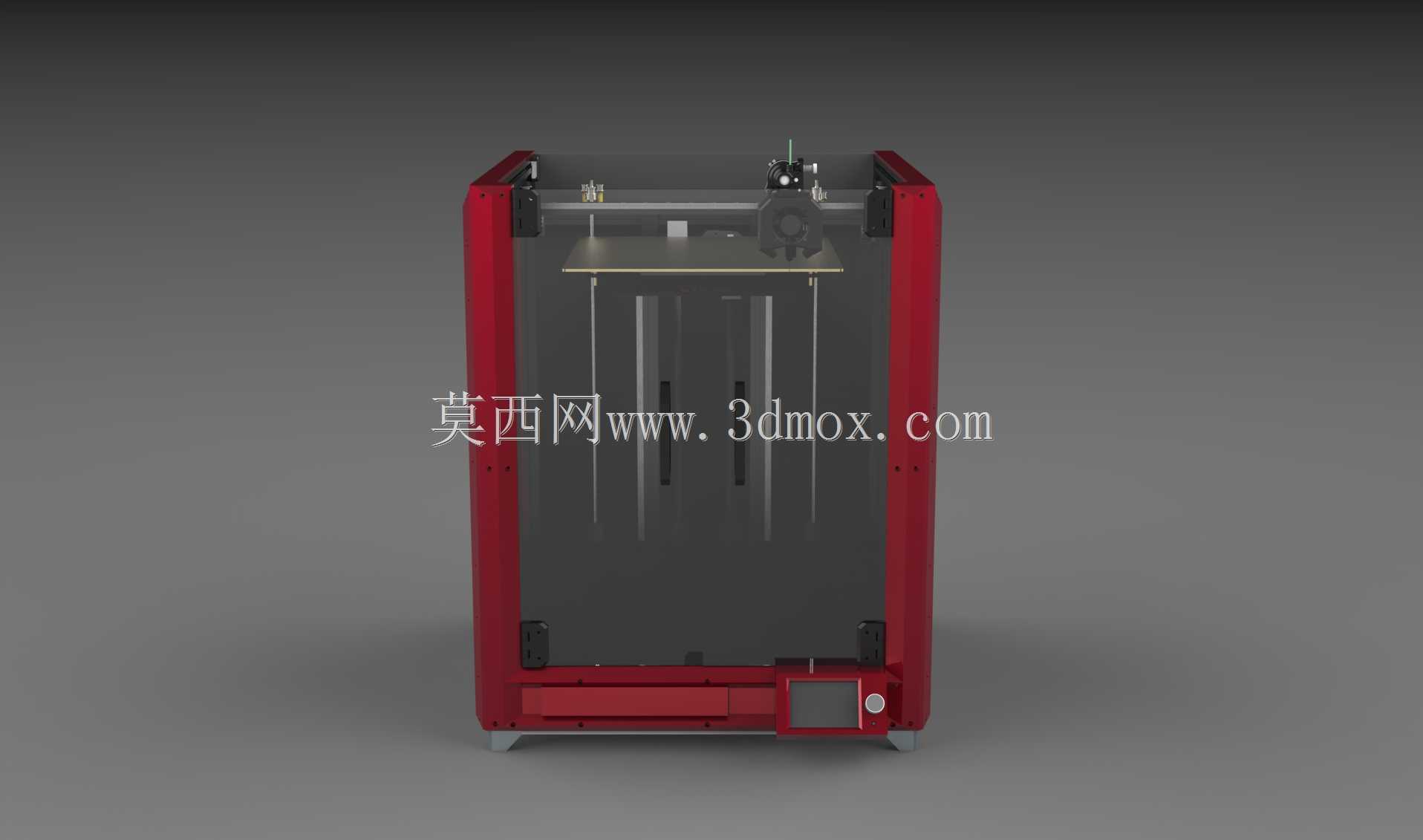

　　这款CoreXY架构的桌面级打印设备，采用全封闭立式机箱设计，主体框架外侧覆盖红色钣金外壳，正面搭配高透亚克力面板，既可以减少打印过程中ABS、PC等易翘曲材料的温度流失，维持腔体内温度场均匀，也能阻隔打印过程中产生的细微颗粒物扩散，同时避免操作人员误触高温运动部件，适配工作室、教学实验室、小型加工工坊等多场景的桌面摆放需求。

　　运动系统采用经典CoreXY并联传动布局，相比传统笛卡尔结构的打印机，X、Y轴的运动负载更低，高速打印时的惯性更小，能在保证打印精度的前提下提升打印速度，XY轴全程采用线性导轨作为运动导向部件，相比光轴导向结构，其负载能力更强，运动重复定位精度更高，长期运行的间隙累积更小，能有效降低长时间打印过程中出现的层纹偏移、轮廓错位问题。Z轴采用双光轴搭配丝杆传动的布局，配合平台底部的多点调平结构，保证大尺寸打印过程中平台的水平度稳定，避免首层附着不良、层厚不均的问题。

　　热端部分搭载Volcano大流量火山喷嘴，相比普通E3D规格热端，其熔融腔长度更长，耗材熔融效率更高，支持大口径喷嘴下的高速大流量挤出，既可以用0.4mm喷嘴完成高精度小尺寸零件打印，也可以更换0.8mm甚至1.2mm喷嘴，快速打印大尺寸工装、治具类零件，适配PLA、ABS、PETG、TPU等多种常见FDM耗材。挤出机构采用近程挤出设计，挤出齿轮到热端进料口的距离更短，耗材输送的响应速度更快，打印柔性耗材时的送料精度更高，不会出现远程挤出常见的耗材弯折、送料滞后问题。

　　控制部分预留了BTT SKR v1.4主控板的安装位，该主控板支持32位运算，可适配静音驱动、触摸屏、断料检测、断电续打等拓展功能，机箱底部预留了足够的走线空间与电源安装位，所有电气部件都隐藏在机箱底部的隔层内，既避免运动过程中剐蹭线路，也让设备外观更整洁。机箱正面右下角预留了显示屏与旋钮的安装开孔，无需额外外挂屏幕支架，操作时无需俯身查看设备状态。

　　从安装边界来看，设备整体为立式长方体结构，占地面积仅相当于普通A2幅面打印机的尺寸，桌面摆放时不需要额外预留过多侧面操作空间，正面亚克力面板采用可拆卸设计，日常维护、更换耗材、清理平台时仅需打开前面板即可操作，设备底部预留了脚轮安装位，也可以更换为减震脚垫，根据使用场景选择移动或者固定放置的安装方式。

　　在实际应用中，这款设备既可以满足个人爱好者的创意模型打印需求，也能支撑小型工坊的小批量零件打样、工装夹具制作，封闭腔体的设计让它在打印工程材料时的成品率远高于开放式结构打印机，线性导轨的选用也降低了后期的维护频率，不需要频繁调整光轴同心度、更换易损铜套，长期使用的稳定性更优。设计过程中充分考虑了DIY组装的便利性，所有零部件的安装位都做了标准化设计，框架部分采用通用铝型材拼接，钣金外壳的安装孔位都做了对位标记，组装时不需要额外进行钻孔、攻丝等二次加工，电控部分的走线槽也提前预留了固定位，整机装配逻辑清晰，适合有一定动手能力的用户自行组装调试，也可以作为3D打印结构教学的实操案例，帮助学习者理解CoreXY结构的运动原理、FDM设备的各模块功能匹配逻辑。
