通用XYBot3030铝型材挤出系统框架结构

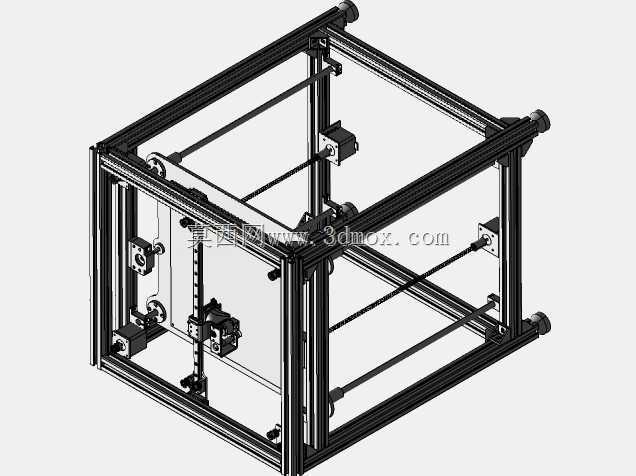

　　这套采用3030铝型材搭建的XY运动挤出承载框架，核心服务于桌面级FDM熔融沉积成型设备的运动执行环节，日常在创客空间、小批量定制加工工坊、院校机械创新实训实验室中应用广泛，可适配PLA、ABS、PETG等多种常见热塑性耗材的熔融挤出作业，承担XY平面内的打印头精准走位承载功能。从实际使用场景来看，这类框架结构不需要额外做复杂的焊接或一体式铸造加工，所有连接节点均采用标准角码、T型螺栓完成锁紧固定，日常维护时如果出现单根型材磕碰变形，不需要整体拆解设备，仅需松开对应节点的紧固件即可完成型材替换，大幅降低了设备后期的运维成本，对于需要频繁调整设备布局、做结构迭代的研发场景十分友好。设计过程中优先考虑了运动部件的安装基准统一性，

　　所有铝型材的安装槽口均做了统一的基准对齐处理，XY方向的传动同步轮安装座直接通过型材槽内的滑块螺母固定，不需要额外在型材表面做钻孔攻丝作业，既避免了二次加工带来的型材强度损耗，也能保证传动组件的安装平行度误差控制在0.1mm每米范围内，减少运动过程中同步带跑偏、传动卡顿的问题。框架的整体安装边界控制在300mm×300mm的方形投影范围内，Z方向的预留安装空间可适配200-300mm行程的丝杆传动组件，用户可根据自身的打印高度需求灵活选配Z轴传动部件，不需要对XY框架部分做任何结构修改。挤出机的安装位预留了标准的2020型材转接接口，可适配近程挤出、远程挤出两种不同的送料方案，安装孔位同时兼容市面上主流的E3D V6、

　　火山等多款常见打印热端，不需要用户额外做转接板的设计加工。框架的边角位置预留了脚轮或调平地脚的安装螺纹孔，既可以安装调平地脚保证设备在平整工作台面上的放置稳定性，也可以加装静音脚轮方便设备在车间或实验室内的移动转运。从结构受力角度来看，整个框架采用双层矩形框体的加强结构，上下两层铝型材框通过垂直方向的四根立柱连接，形成稳定的立方体受力结构，当打印头在XY平面内做高速往复运动时，框架自身的形变量可控制在0.05mm以内，不会因为高速运动的惯性导致框架共振，进而影响打印件的表面成型精度。传动部分的惰轮安装座设计了长条形调节腰孔，安装同步带时不需要额外拆解其他部件，仅需调整惰轮在腰孔内的固定位置即可完成同步带张紧度的调节，

　　张紧力调整合适后直接锁紧螺栓即可完成固定，日常维护操作十分便捷。所有走线的槽位均沿着铝型材的内置槽口布置，可通过专用的线槽盖将线缆完全隐藏在型材槽内，既避免了运动过程中线缆与传动部件发生剐蹭，也让整个设备的外观更加整洁规整。框架的侧面预留了显示屏、控制主板的安装位，可直接固定市面上主流的开源3D打印机控制板，不需要额外设计控制盒结构，进一步降低了整机组装的复杂度。在实际组装过程中，所有连接部件均采用标准件，不需要定制特殊的非标连接件，用户可根据自身的加工条件选择不同表面处理的铝型材，无论是阳极氧化银白材质还是黑色磨砂材质，都能完美适配这套框架的安装尺寸，不会出现安装干涉的问题。针对挤出系统的散热需求，框架在热端安装位的周边预留了散热风扇的安装空间，可直接固定4010或4020规格的轴流风扇，对热端冷端部分进行主动散热，避免长时间打印过程中热端热量向上传导导致送丝齿轮处的耗材提前软化，引发堵头故障。XY方向的导轨安装面直接依托铝型材的加工基准面，安装直线导轨时仅需将导轨靠紧型材的定位台阶面即可完成固定，不需要反复打表调整导轨的平行度，大幅缩短了整机组装的调试周期。这套框架结构同时兼容同步带传动和丝杆传动两种XY运动方案，用户如果对运动精度有更高要求，可直接将同步轮组件替换为丝杆螺母座，不需要对框架主体做任何切割或焊接修改，结构拓展性十分灵活，能够满足不同精度等级、不同打印速度需求的设备搭建要求。
