3D打印机阿奎拉热端散热挤出组件

　　在桌面级FDM 3D打印的实际作业场景里，热端区域的散热表现直接决定了耗材熔融状态的稳定性，尤其是在多方向悬垂打印、大流量连续挤出的工况下，单侧散热带来的温度场不均很容易造成耗材提前软化堵头、悬垂面拉丝塌陷、成型件表面精度不足等问题，这套针对阿奎拉机型优化的热端组件，正是为解决这类实际生产痛点完成的结构设计。从实际安装适配的角度来看，组件整体围绕原有热端的安装位做了边界适配，背部的安装支架完全匹配原机X轴滑台的固定孔位，不需要对原有设备的运动结构做任何打孔、切割类的改装，直接替换原有热端护罩与散热结构即可完成装配，整体安装后的外伸尺寸控制在原有热端的运动包络范围内，不会出现打印过程中与机身框架、打印平台发生运动干涉的问题，X、Y、

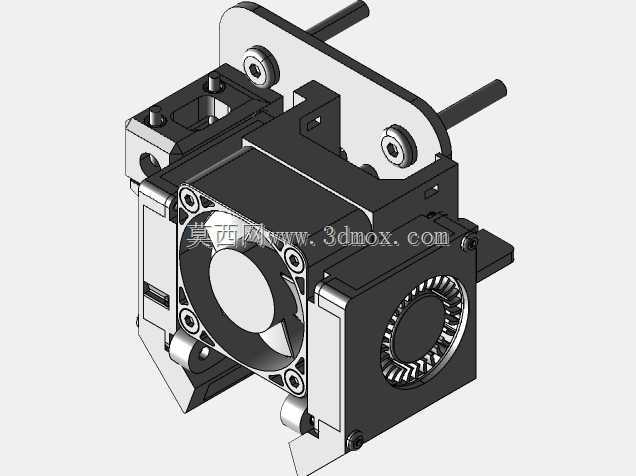

　　Z三个方向的运动边界完全适配原机的限位触发位置，不需要重新调整设备的行程参数。功能设计上，这套组件摒弃了原结构单侧风扇散热的布局，在喷嘴两侧对称布置了两组散热风扇，一组为轴流风扇负责散热鳍片区域的持续风冷，将热端冷端的温度稳定控制在耗材玻璃化转变温度以下，避免耗材在喉管位置提前软化造成的堵头故障；另一组为涡轮风扇，通过重新设计的霍腾德护罩风道，将冷却气流精准导向喷嘴刚挤出的耗材位置，不管喷头沿X轴正向还是负向运动做悬垂打印，都能有一侧的气流直接覆盖刚挤出的熔融耗材，让耗材在离开喷嘴后快速冷却定型，解决了单方向散热时，喷头背向风扇一侧悬垂面冷却不足导致的塌陷、拉丝问题，即便是各个方向都带有突出结构的复杂模型，

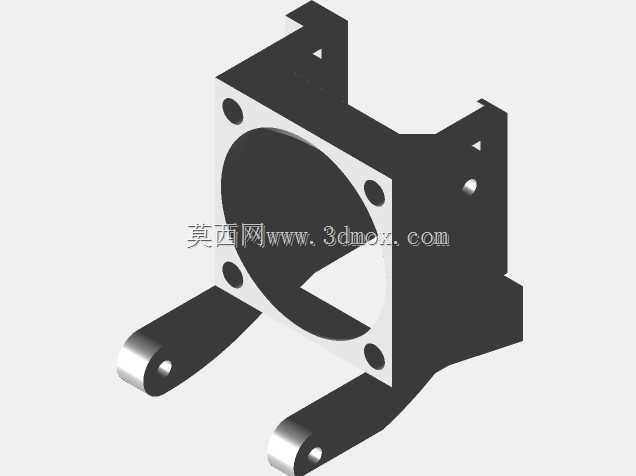

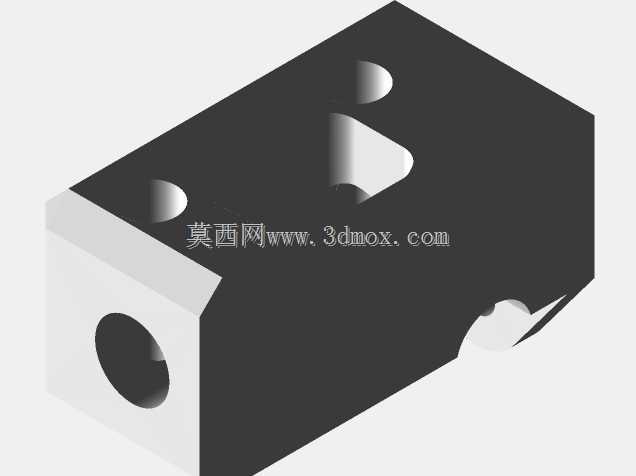

　　也能保证各面的成型精度一致。零件的配套设计上，结构件充分考虑了实际装配的工艺性，所有固定孔位都做了适配标准紧固件的尺寸设计，热套衬套的位置预留了足够的安装公差，既保证喉管与加热块的同轴度，也避免装配时出现过定位导致的零件应力变形；可选的CR Touch自动调平传感器安装位做了集成式设计，不需要额外加装转接支架，传感器的触发高度预留了合理的调整余量，适配不同厚度的打印平台与不同长度的喷嘴配置，对应的固定螺钉规格全部采用桌面级3D打印机改装常用的标准内六角螺钉，用户在装配时不需要准备特殊规格的紧固件，日常维护更换零件也能快速找到替换件。风道的内部结构做了导流优化，涡轮风扇输出的气流经过风道内部的导流筋分流后，

　　会以均匀的流速从喷嘴两侧的出风口送出，不会出现气流分散、局部风速不足的问题，实际打印测试中，在60mm/s的打印速度下做45度悬垂面打印，悬垂面的表面粗糙度明显优于原单侧散热结构，即便是90度的悬空桥接结构，在不添加支撑的情况下也能保证桥接面的平整，不会出现明显的下垂变形。整个组件的结构布局充分考虑了日常维护的便利性，风扇、加热块、喷嘴的位置都预留了足够的操作空间，需要更换喷嘴、清理喉管残留耗材的时候，不需要将整个热端从滑台上完全拆下，只需要松开对应位置的紧固件即可完成操作，大幅降低了日常设备维护的时间成本。
