RS232转RS485串口数据接口转换器

　　在工业现场的通讯链路搭建场景里，不同年代、不同接口标准的工控设备互联一直是现场调试绕不开的环节，早年的工控仪表、PLC编程口、老式串口打印机多采用RS-232接口，这类接口传输距离短、抗干扰能力弱，单端信号传输的特性决定了其只能支持短距离的点对点通讯，一旦现场布线距离超过15米，或者周边存在变频器、伺服电机这类强电磁干扰源，通讯丢包、误码的问题就会频繁出现。而RS-485接口采用差分信号传输机制，支持最长1200米的总线型组网，最多可挂载32个节点，抗共模干扰能力强，是工业现场分布式数据采集、设备组网的主流接口标准，这两种接口之间的协议转接，就需要用到对应的接口转换器来完成物理层的信号匹配。

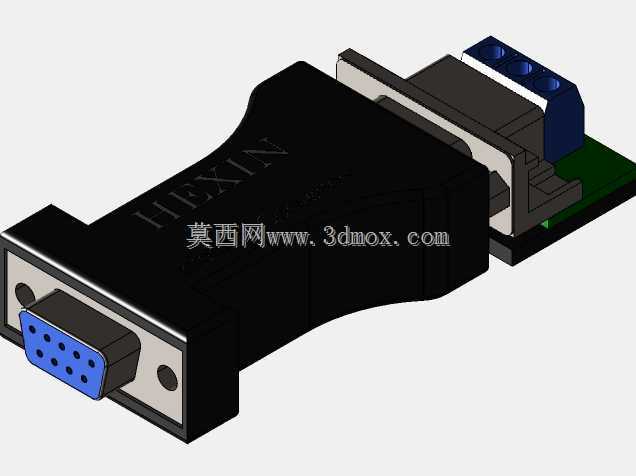

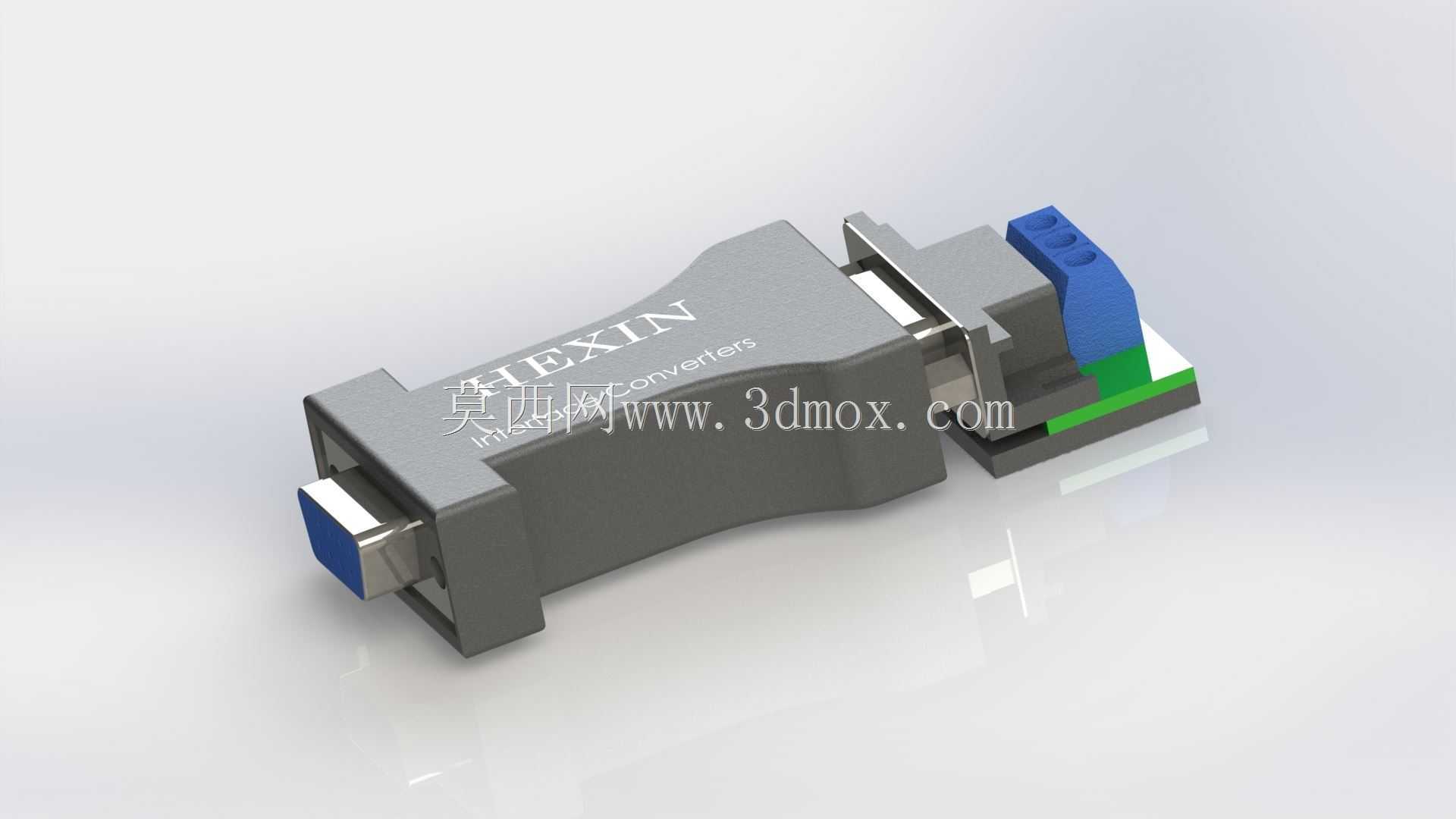

　　这款转换器采用一体化直插式结构设计，RS-232端采用DB9孔型内螺纹连接器，可直接插接在设备端的DB9针型串口上，无需额外转接延长线，减少了链路中的接插件节点，也就降低了接触不良带来的通讯故障概率。RS-485端采用带接线连接板的DB9针型外螺纹结构，接线端预留了螺丝固定的接线位，可直接压接双绞线、屏蔽线等传输介质，公共线、信号线的接线位标识清晰，现场接线时无需对照定义表反复核对，能有效减少接线错误导致的调试返工。

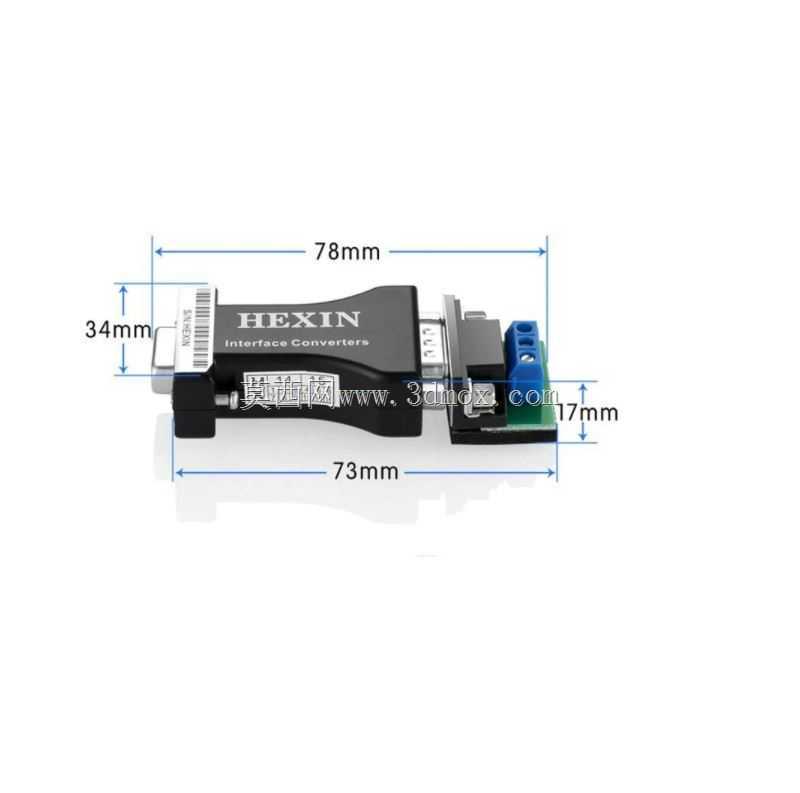

　　从结构设计的角度看，整个转换器的外壳采用阻燃ABS材质注塑成型，外壳做了防滑的细纹处理，插拔时手部施力不易打滑，两端接口的同轴度公差控制在0.1mm以内，插接时不会出现插针偏位、顶弯的问题，内部的信号转换电路板做了灌封处理，既能抵御工业现场的粉尘、潮气侵入，也能增强整体的抗振动性能，在设备机柜内随设备长期运行时，不会因为机柜的通风振动导致内部元器件松脱。外形尺寸上，整体长度控制在65mm以内，最大外径不超过25mm，插接到设备串口后不会占用相邻接口的安装空间，哪怕是设备面板上串口排布密集的场景，也不会出现插装干涉的问题，安装边界完全适配标准DB9接口的安装开孔尺寸，不需要额外在机柜面板上扩孔或者调整安装位。

　　实际使用场景中，这类转换器常被用在老旧工控设备的改造项目里，比如将早年的RS-232接口的称重仪表接入厂区的RS-485总线采集系统，或是把老式串口的条码扫描枪接入工业现场的组网链路，也可用于PLC与远端触摸屏之间的通讯转接。传输速率覆盖300bps到115200bps的全常用波特率范围，不管是低速的传感器数据采集，还是中高速的程序上传下载，都能稳定匹配信号传输要求，传输介质可根据现场环境选择非屏蔽双绞线、屏蔽双绞线，在强干扰场景下使用屏蔽线时，将屏蔽层接在转换器端的公共接地位，就能进一步提升通讯的抗干扰能力。

　　设计过程中，结构工程师重点考量了接插件的插拔寿命，内部插针采用铜质镀金材质，反复插拔次数可达千次以上不会出现接触电阻过大的问题，接线端的螺丝采用防滑脱设计，拧松到最大位置也不会从接线柱上脱落，避免现场接线时螺丝掉落丢失的问题。两端的接口与外壳之间做了卡扣式防脱结构，长期使用不会出现接口与外壳松脱移位的情况，整体重量不到20g，插接到设备串口后不会因为自身重量导致接口长期受力变形，哪怕是垂直安装在设备侧方的串口上，也能长期保持稳固的连接状态。

　　在现场布线的适配性上，转换器的RS-485端接线板可适配线径0.3平方到0.8平方的通讯线缆，不管是现场常用的0.5平方屏蔽通讯线，还是细径的双绞网线，都能可靠压接，不会出现压不紧或者线芯过细压接不实的问题。内部的转换电路做了电源隔离设计，不会因为两端设备的共模电压差损坏接口，也能阻断两端设备之间的地环流干扰，这对于厂区内不同供电回路的设备互联来说尤为重要，能有效避免地电位差导致的接口烧毁问题。
