蜗轮蜗杆减速传动组件结构设计

　　这套蜗轮蜗杆传动组件，核心是实现空间交错轴之间的运动与动力传递，交错角常规取90度，在各类需要大减速比、低转速大扭矩输出的传动场景中应用极广，比如小型输送线的驱动端、自动化设备的分度转台、轻工机械的进给机构、阀门的驱动执行端，都能见到这类结构的身影。和圆柱齿轮平行轴传动不同，蜗轮蜗杆依靠齿面的滑动啮合实现传动，运行过程中噪音更低、传动更平稳，单级就能实现很大的传动比，结构比多级圆柱齿轮减速紧凑很多，还具备反向自锁的特性——也就是只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在起重、升降类设备中能起到额外的安全防护作用，避免负载下坠引发安全事故。

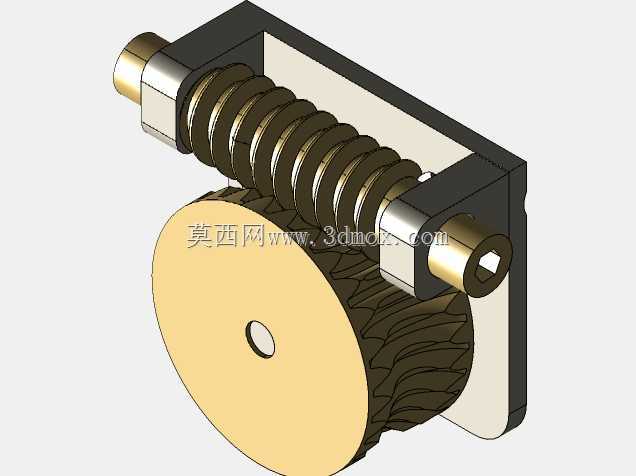

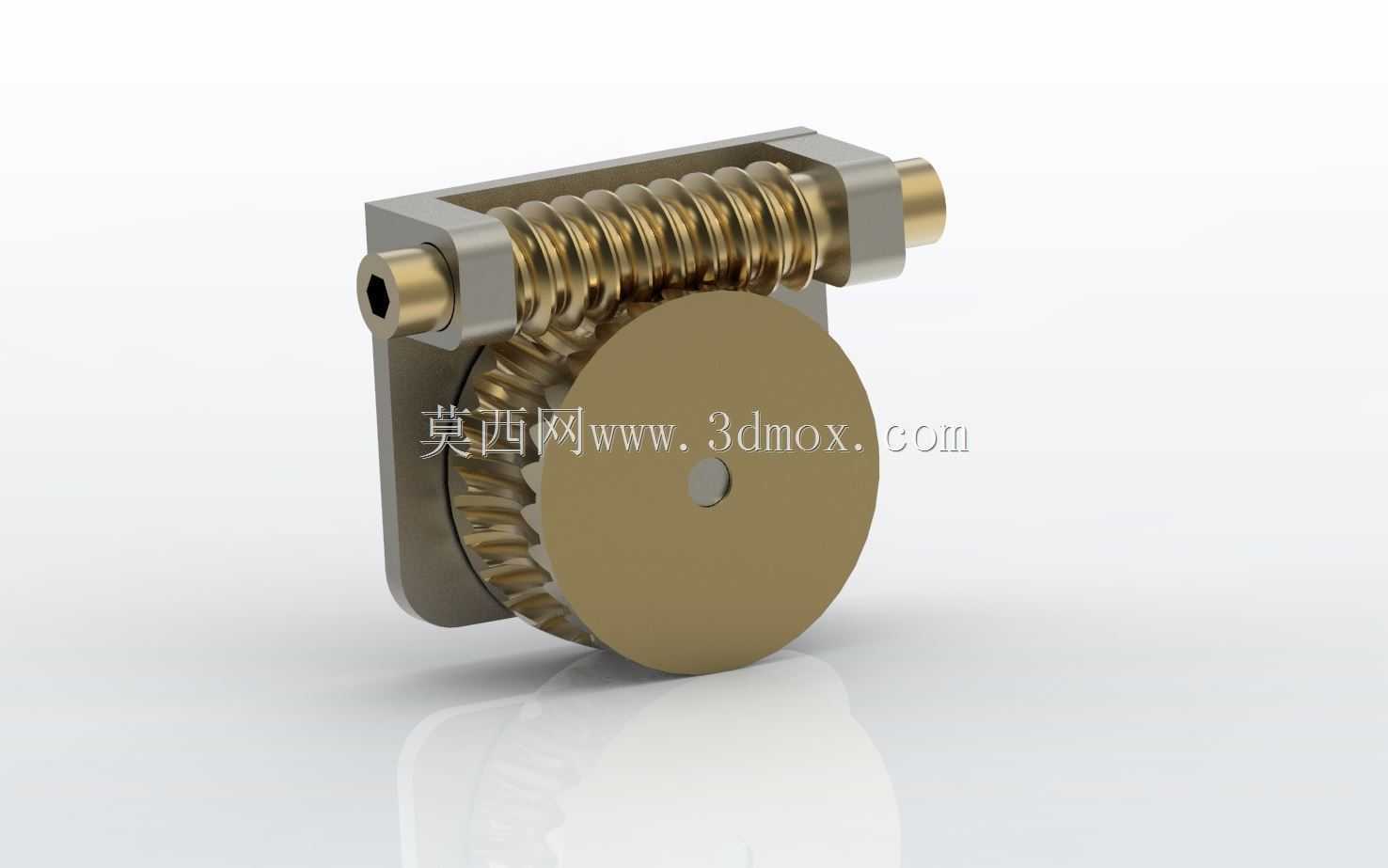

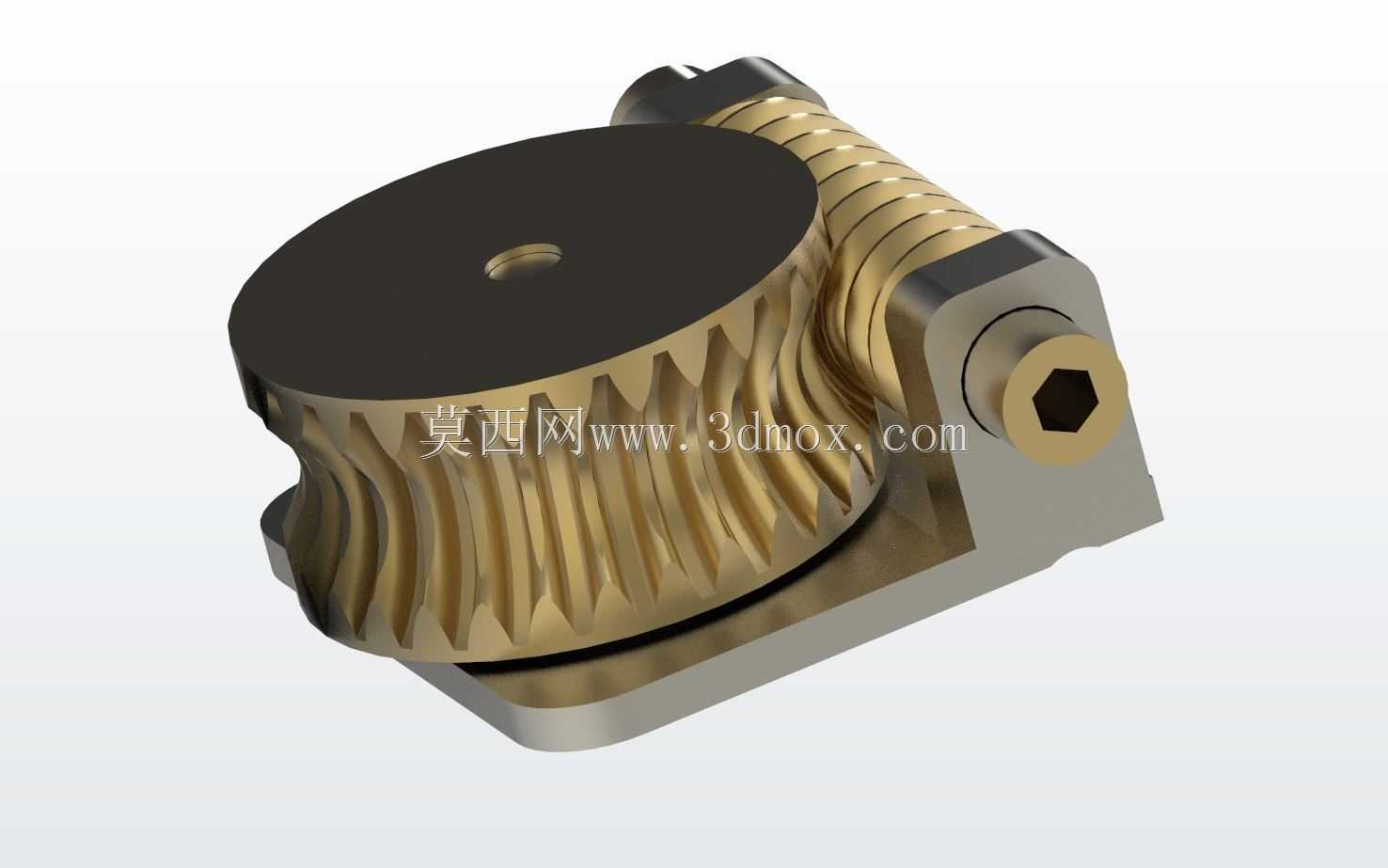

　　从结构设计逻辑来看，这套组件采用了剖分式安装支架，支架两侧预留了同轴的轴承安装位，蜗杆两端通过轴承支撑在支架上，一端伸出支架预留了内六角的驱动接口，可直接连接电机输出轴或者手动驱动的旋钮，蜗轮则通过中心的安装孔固定在输出轴上，输出轴同样通过轴承支撑在支架的对应位置，保证蜗轮和蜗杆的中心距精度，这是蜗轮蜗杆啮合精度的核心保障，中心距偏差过大不仅会加剧齿面磨损，还会导致传动卡滞、效率骤降。齿形设计上，蜗轮的轮齿采用了与蜗杆齿形共轭的渐开线包络齿面，加工时需要和配对蜗杆做同参数的滚切，才能保证啮合时的齿面接触面积足够，避免局部应力集中导致齿面过早失效；蜗杆采用了多头还是单头的设计，直接决定了组件的传动效率和减速比，单头蜗杆减速比大、自锁性好但效率偏低，多头蜗杆传动效率更高但自锁性会下降，选型时需要根据实际工况的负载、转速、安全要求匹配。

　　安装边界方面，这套组件的支架底部为平直安装面，预留了对应的安装固定孔位，安装时需要保证支架安装面的平面度，避免装配后支架变形导致轴承别劲、轴系同轴度超差。蜗轮的中心孔为通孔设计，可根据输出轴的直径做适配加工，键槽位置可根据实际传动扭矩的大小选择平键或者花键连接，保证扭矩传递的可靠性；蜗杆的驱动端内六角接口尺寸适配标准内六角扳手或者对应规格的电机轴连接套，不需要额外做复杂的转接结构就能快速对接动力源。日常使用中，这类组件的齿面滑动摩擦占比高，需要在啮合位置填充润滑脂或者采用浸油润滑，降低齿面的磨损速率，尤其是高速运行的工况下，润滑不到位会导致齿面快速发热，出现胶合失效的问题。

　　实际选型应用时，首先要核算输出端需要的额定扭矩，结合输入转速计算所需的传动比，再根据安装空间的限制核对组件的整体外形尺寸，确认蜗轮的外径、支架的总长度和宽度、输入输出轴的中心高是否匹配设备的安装空间，避免出现安装干涉。另外要注意，蜗轮蜗杆传动的滑动摩擦特性决定了其不适合长时间连续高速运行，连续运行工况下需要校核齿面的热平衡温度，必要时要增加散热结构或者选用更高耐磨性能的齿面材料，比如蜗轮采用锡青铜材质、蜗杆采用表面淬火的合金钢材质，匹配合理的硬度差来提升耐磨性能。这套组件的结构设计把支撑支架、啮合副、安装接口做了集成化处理，不需要额外设计复杂的支撑结构，直接通过底部安装孔就能固定在设备机架上，能大幅缩短设计人员的结构开发周期，在小型自动化设备、辅助传动机构的设计中实用性很强。
