带右上引脚Arduino Nano开发板外壳结构

　　在嵌入式开发、小型智能硬件原型验证场景中，开发板的安装防护一直是结构设计环节容易被忽略的细节，很多原型机在调试、移动测试过程中，容易因为引脚磕碰、电路板裸露造成短路、引脚弯折等问题，直接拖慢项目验证进度。这款带右上引脚适配结构的Arduino Nano壳体，就是针对这类实际工程痛点做的结构优化设计，区别于市面上通用的全包式Nano外壳，它在壳体右上区域预留了精准的引脚穿出槽位，不需要使用者额外对壳体做切割打磨，就能直接适配将引脚从右上侧引出的接线方案，省去了二次加工的麻烦。

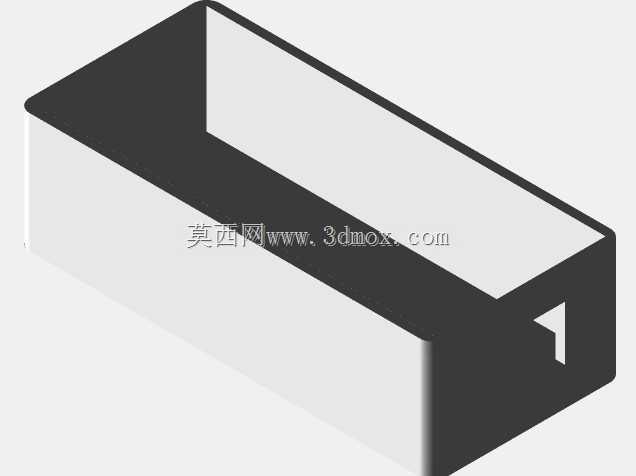

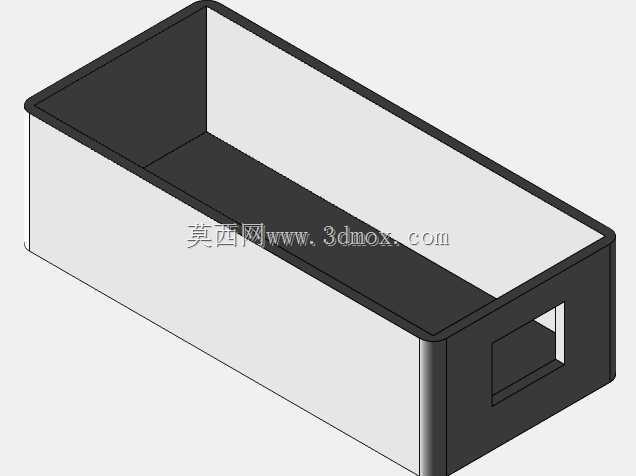

　　从实际使用场景来看，这类壳体主要适配桌面级原型验证、小型物联网终端、学生课程设计、小型智能设备的内置安装需求，很多做小型环境监测节点、桌面交互小装置的开发者，会将Arduino Nano板固定在设备内部，右上引出的引脚可以直接对接上方的传感器模块，不需要额外飞线转接，能让内部走线更规整，减少接线错误的概率。壳体的主体采用长方体腔体结构，内腔尺寸完全贴合Arduino Nano标准板的轮廓，电路板放入后不会出现横向窜动，壳体侧壁预留了USB接口的精准对位开口，插入数据线时不会出现接口对位偏差、插不紧的问题，开口边缘做了微小的倒角处理，避免长期插拔数据线磨损接口周边的电路板阻焊层。

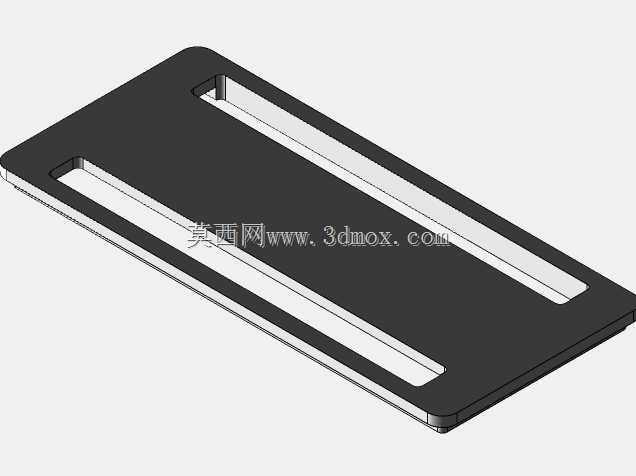

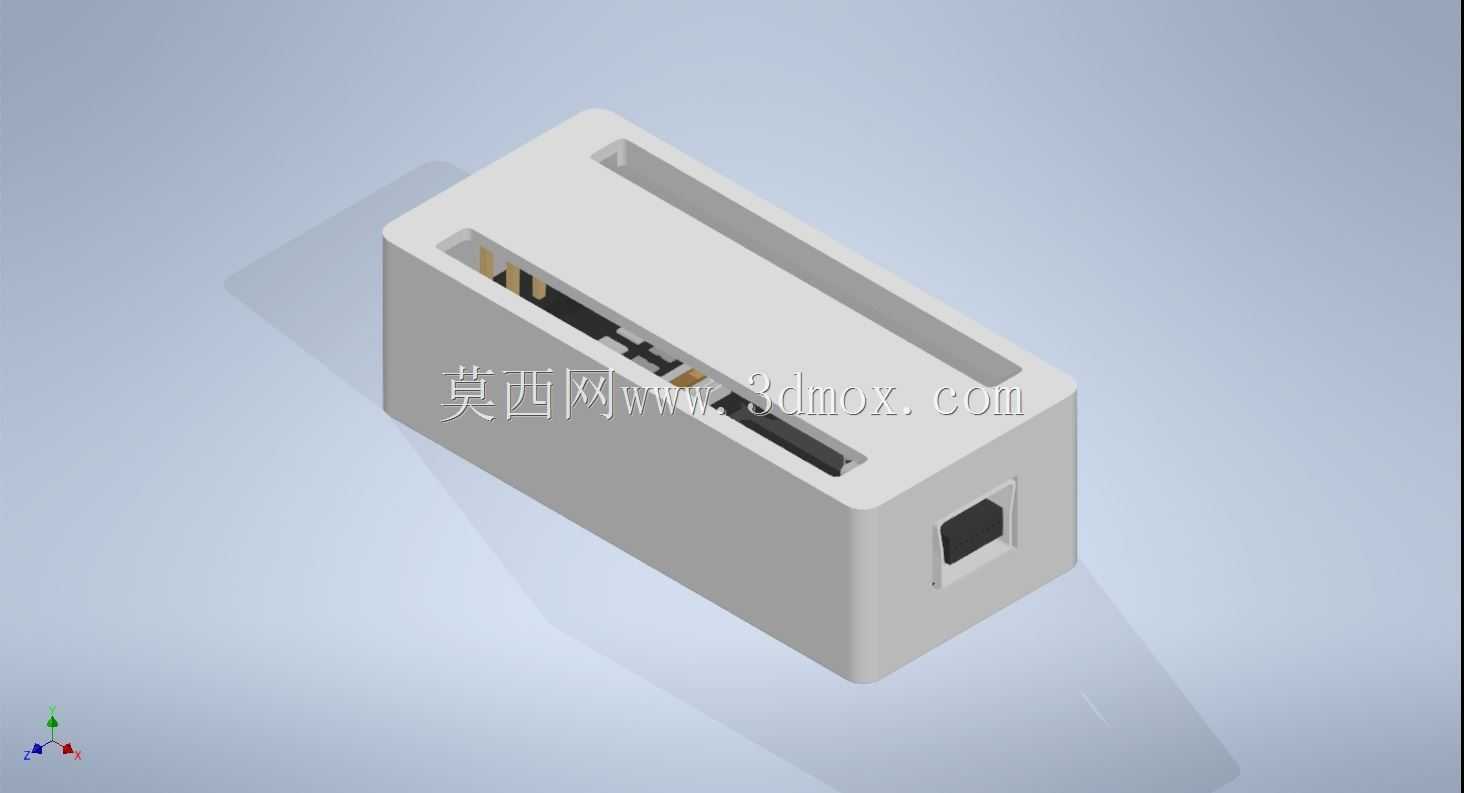

　　设计思路上，这款壳体没有做多余的装饰性结构，所有结构特征都服务于实际安装与使用需求：壳体上表面的长槽结构，刚好对应开发板上排针的安装位置，排针接上杜邦线后，线材可以顺着槽位自然引出，不会被上盖压住造成线皮破损；壳体的壁厚做了均匀化处理，不管是采用3D打印加工还是注塑小批量生产，都不会出现壁厚不均导致的缩痕、打印翘边问题，四个内角做了小圆弧过渡，既可以避免应力集中造成的壳体开裂，也能在安装电路板时起到导向作用，不用刻意对准就能把板平稳放进腔体内。

　　安装边界方面，壳体的外部长宽高尺寸严格控制在标准Arduino Nano板的外围尺寸基础上单边留1.5mm壁厚余量，不会额外占用过多安装空间，在紧凑的设备内部安装时，可以直接用双面胶或者M2螺丝通过壳体底部预留的沉头孔固定，沉头孔的深度刚好让螺丝头完全埋入壳体底部，不会出现螺丝头顶起电路板、造成电路板背面焊点短路的问题。右上侧的引脚穿出槽宽度做了0.2mm的余量设计，既可以让排针顺利穿出，又不会因为槽位过大让灰尘、细小金属碎屑轻易进入壳体内部，在车间、实验室这类多粉尘的调试场景下，能给电路板提供基础的防护能力。

　　很多开发者在做项目时，往往只关注电路功能的实现，忽略结构防护的细节，实际调试中因为电路板裸露造成的故障占比并不低，比如桌面上的焊锡渣掉到引脚之间造成短路、移动设备时引脚被线缆勾弯、手上的静电直接打到裸露的元器件上造成芯片损坏，这款壳体的结构设计就是从这些实际遇到的小问题出发，没有做冗余的功能，每一处结构都对应实际使用中的痛点：比如壳体边缘没有做尖锐的直角，拿取时不会划手；USB开口的尺寸刚好适配标准Mini-B接口，不会因为开口过大让接口受力时没有支撑，长期插拔造成接口脱焊；内腔的几个角落预留了微小的凸点，电路板放入后会被凸点轻轻卡住，不需要额外打胶就能固定，后期需要拆出电路板烧录程序、更换元件时，直接倒出来就行，不会因为胶粘造成电路板元件损坏。

　　在小型智能硬件的小批量试产阶段，这类标准化的壳体也能减少结构设计的重复工作量，不需要每次用Nano做核心板都重新画外壳，直接用这个结构稍作调整就能适配不同的项目需求，比如需要在壳体侧面加装指示灯的话，只需要在对应位置加个小孔就行，基础的腔体、接口对位、引脚槽位都已经做了精准适配，能大幅缩短项目的结构开发周期。对于三维建模从业者来说，这类结构的建模过程也需要注意很多细节：比如内腔的尺寸公差要控制在0.1mm范围内，不然电路板要么放不进去，要么放进去晃荡；接口开口的位置要和电路板上的USB接口完全同轴，偏差超过0.3mm就会出现插线困难的问题；引脚槽的位置要对应排针的实际焊接位置，要考虑到不同厂家生产的Nano板排针焊接位置的微小偏差，槽位长度留适当余量，避免出现个别板卡引脚对不上槽的情况。
