潜水手电与运动相机连接适配结构

　　水下摄影作业场景中，潜水照明设备与运动相机的刚性连接一直是户外拍摄装备整合的核心需求点，这款适配结构正是为解决Sola Dive系列潜水手电与GoPro系列运动相机的安装匹配问题开发的专用连接构件。从实际水下作业的使用逻辑来看，潜水员在进行水下拍摄时，需要同时握持照明设备与拍摄设备，若采用分体手持的方式，不仅会占用有限的手部操作空间，在水流扰动的环境下还容易出现设备脱手、照明光轴与拍摄视角偏移的问题，直接影响水下影像的采集质量，而通过该适配结构将两者刚性整合为一体，能够让照明光束始终对准拍摄取景范围，同时解放单手握持压力，提升水下操作的灵活性。

　　从功能特性层面看，该适配结构采用双侧插片式的标准GoPro连接接口设计，接口端的插片间距完全匹配运动相机原厂快装基座的卡槽尺寸，插片上预留的同轴通孔可穿过标准连接手拧螺丝，实现与相机基座的无间隙铰接，铰接结构预留的阻尼间隙可支持一定角度的俯仰调节，方便潜水员根据拍摄场景调整照明角度，避免光线直射镜头产生水下光晕问题。结构另一端的卡合基座则完全贴合Sola Dive潜水手电的灯身连接位轮廓，内侧设置的定位凸台能够卡入手电筒身的对应凹槽内，防止水下作业时设备受水流冲击发生相对转动，保证连接的可靠性。

　　设计思路上，这款适配结构充分考虑了水下环境的使用特殊性，整体采用无锐角的流线型外形设计，所有棱边都做了R角过渡处理，能够有效降低水流划过结构表面时产生的紊流阻力，减少潜水员移动时的水流拖拽感。结构主体采用等壁厚设计，在保证连接强度的前提下尽可能控制整体重量，避免适配结构过重导致整套拍摄装备出现头重脚轻的配重问题，影响水下中性浮力的调整。结构上的开槽设计一方面是为了匹配快装螺丝的安装避让需求，另一方面也能减少结构与水的接触面积，降低水下移动时的阻力，同时在出水后能够快速沥干缝隙内的积水，减少海水残留对结构的腐蚀影响。

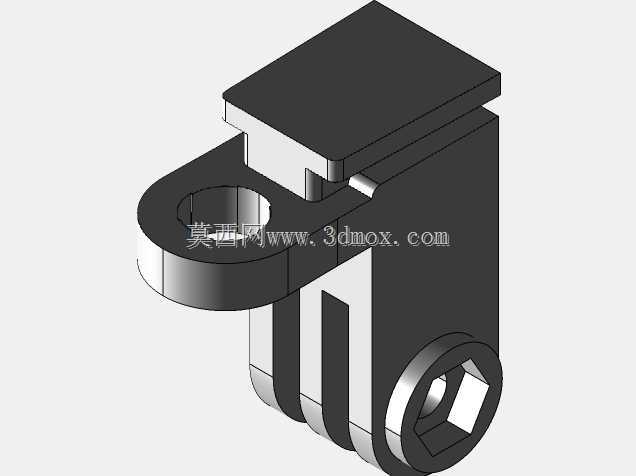

　　从安装边界与尺寸配合来看，适配结构的GoPro连接端插片厚度控制在标准接口的公差范围内，既不会因为插片过薄导致连接后出现旷量晃动，也不会因为插片过厚无法卡入原厂快装卡槽。手电连接端的内轮廓尺寸完全匹配对应型号手电的灯身外径，安装时无需额外加装缓冲垫片即可实现紧配，连接后整体的同轴度偏差控制在极小范围内，保证照明光轴与相机镜头光轴的平行度，避免出现照明区域偏出取景范围的问题。结构上的内六角孔位是为了匹配专用锁紧螺丝的安装需求，安装时可通过内六角扳手施加合适的锁紧力矩，既保证连接的紧固性，又不会因为力矩过大导致塑料材质的结构出现开裂问题。

　　在实际工程应用中，这类适配结构除了用于潜水摄影装备的整合外，其连接逻辑也可延伸到其他户外拍摄场景的设备整合中，比如将运动相机与手持补光灯、户外手电等设备进行刚性连接，满足骑行、徒步、登山等不同场景下的第一视角拍摄照明需求。结构设计时充分考虑了不同材质的加工适配性，既可以采用高强度工程塑料进行注塑量产，满足普通消费级用户的使用需求，也可以采用铝合金材质进行CNC加工，满足专业潜水作业场景下的高强度、耐腐蚀使用需求。整个结构没有复杂的异形曲面，建模过程中通过基础的拉伸、切除、倒角特征即可完成全部造型，特征树逻辑清晰，后续如果需要适配其他型号的手电或者运动相机，只需要修改对应连接端的轮廓尺寸即可快速完成衍生版本的设计，具备较强的设计延展性。
