复合弓用弓箭头部搁放支架结构设计

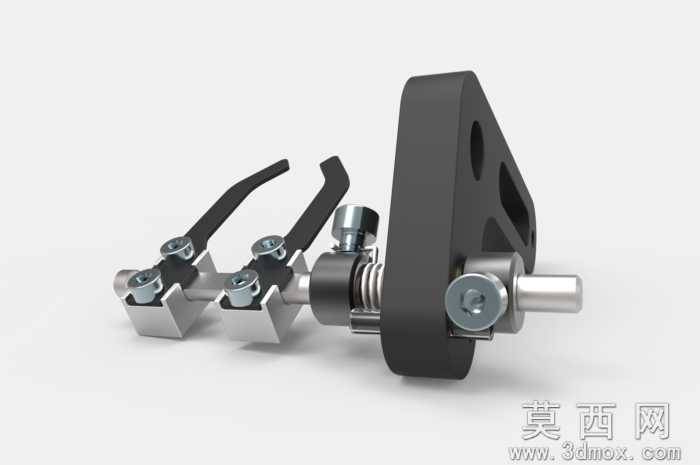

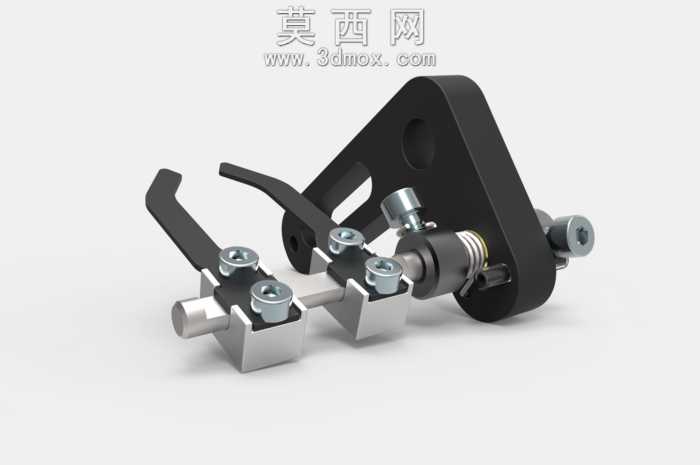

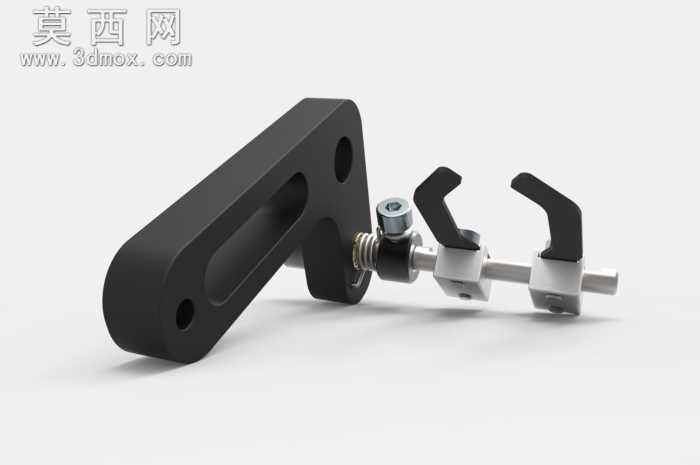

本作品为复合弓配套使用的弓箭头部搁放支架三维模型，整体建模过程严格遵循机械装配逻辑，在SolidWorks软件中完成全参数化零件建模与虚拟装配，所有零件尺寸均参照实际射箭器材的通用规格设定，保证各部件之间的配合公差符合机械加工的精度要求。建模阶段首先完成基座部分的结构绘制，基座采用铝合金材质的方块式结构，预留标准螺丝安装孔位，用于固定弹性夹片组件；夹片部分采用高强度弹簧钢材质建模，设计为对称式双悬臂结构，表面做哑光黑色氧化质感处理，既保证夹持箭支时的弹性抱紧力，又避免刮伤箭杆表面。中部的转轴组件内置复位扭簧，建模时还原了扭簧的线径、圈数与两端固定卡位结构，转轴两端采用内六角螺丝锁紧，实现搁架的开合角度调节与自动复位功能，侧方的限位挡块结构经过多次参数调整，可限制夹片的最大张开角度，防止弹簧过度拉伸失效。渲染阶段采用Keyhot渲染器完成材质与场景搭建，金属基座部分赋予6061铝合金磨砂材质，还原金属切削加工后的细腻哑光质感，表面的螺丝零件赋予不锈钢亮面材质，与基座形成明暗质感对比；黑色结构件部分赋予玻纤增强尼龙材质，添加细微的颗粒纹理模拟注塑成型的表面效果，扭簧部分做镀锌金属质感处理，还原五金弹簧的真实视觉表现。整体结构设计围绕复合弓的实际使用场景展开，搁架的安装孔位适配主流复合弓的弓身侧面安装位置，夹片的开口尺寸适配常见的碳素箭、铝合金箭杆直径，既可以在携行时固定箭支避免晃动，也能在射击准备阶段临时搁放箭支提升操作便利性，所有活动部件的运动轨迹均在软件中完成干涉检查，确保开合过程无零件碰撞，结构紧凑无冗余设计，整体重量控制在合理区间，不会给弓身增加过多负重，同时兼顾结构强度与使用耐久性，可直接用于后续的3D打印验证或者机加工生产。
