可3D打印分体式U盘外壳结构设计

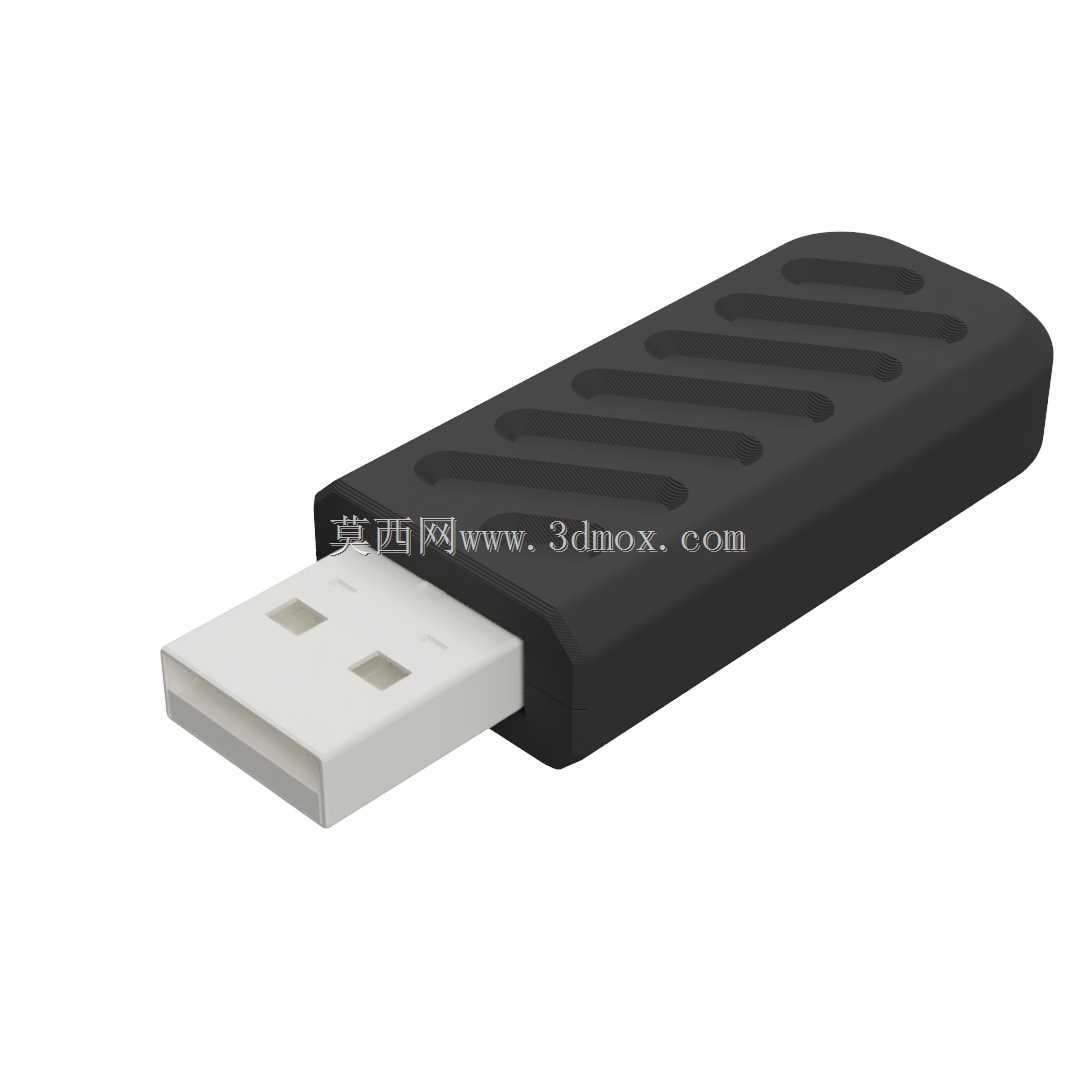

　　日常办公、工业现场调试、嵌入式开发场景中，U盘是跨设备传输小体积程序文件、调试日志、配置参数的核心便携载体，常规量产U盘外壳多为一体化注塑成型，一旦外壳开裂、卡扣断裂就只能整体报废，内部存储芯片完好也无法继续使用，针对这类备件替换、个性化定制的需求，这款分体式可打印U盘外壳采用三段式拆分结构设计，完全适配常规USB公头直插式存储模组的安装尺寸。

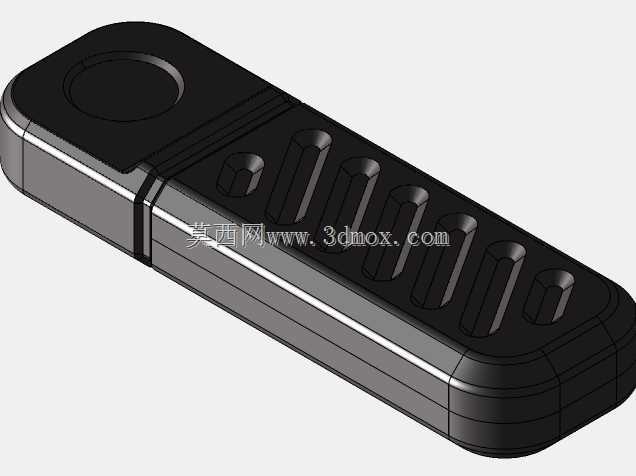

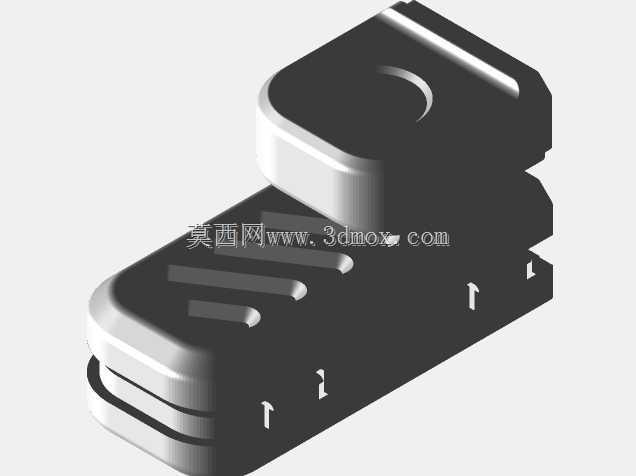

　　设计阶段优先考虑3D打印的工艺适配性，将整体拆分为上盖、下壳体、端帽三个独立打印单元，拆分面避开卡扣受力的核心位置，所有打印方向均设置为垂直堆叠打印，配套的支撑结构仅分布在壳体内部卡扣卡槽位置，打印完成后仅需简单去除支撑即可完成装配，无需额外的粘接、螺丝紧固工序。壳体壁厚统一设置为1.8mm，既保证FDM打印过程中不会出现壁厚过薄导致的层间剥离、翘曲变形问题，也不会因为壁厚过大增加不必要的打印耗材消耗，整体外轮廓做了R3的圆角过渡，避免直角位置打印出现层纹堆积、日常使用剐蹭划伤的问题。

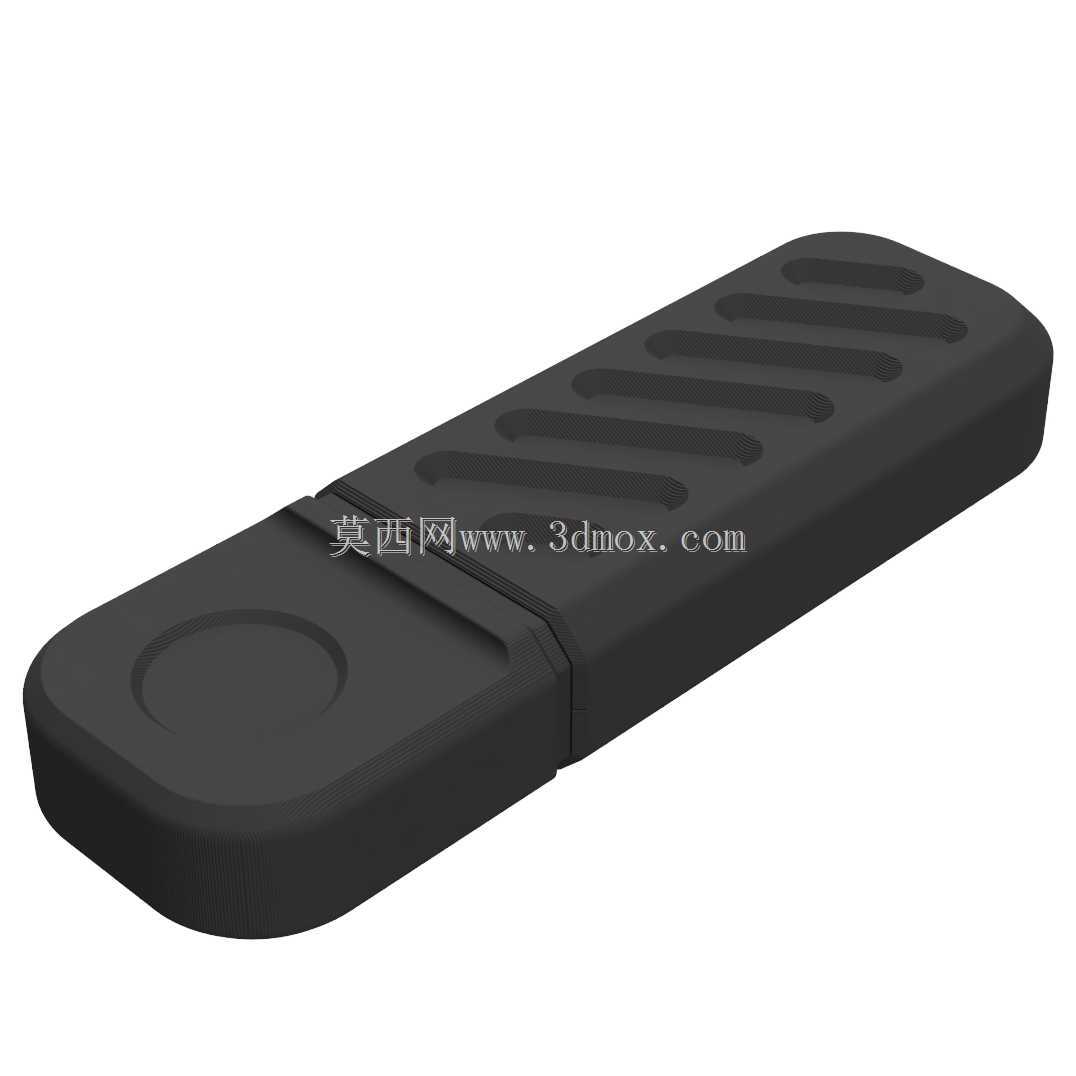

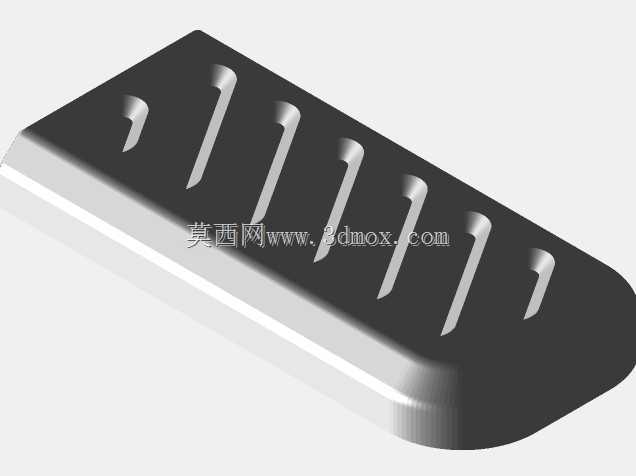

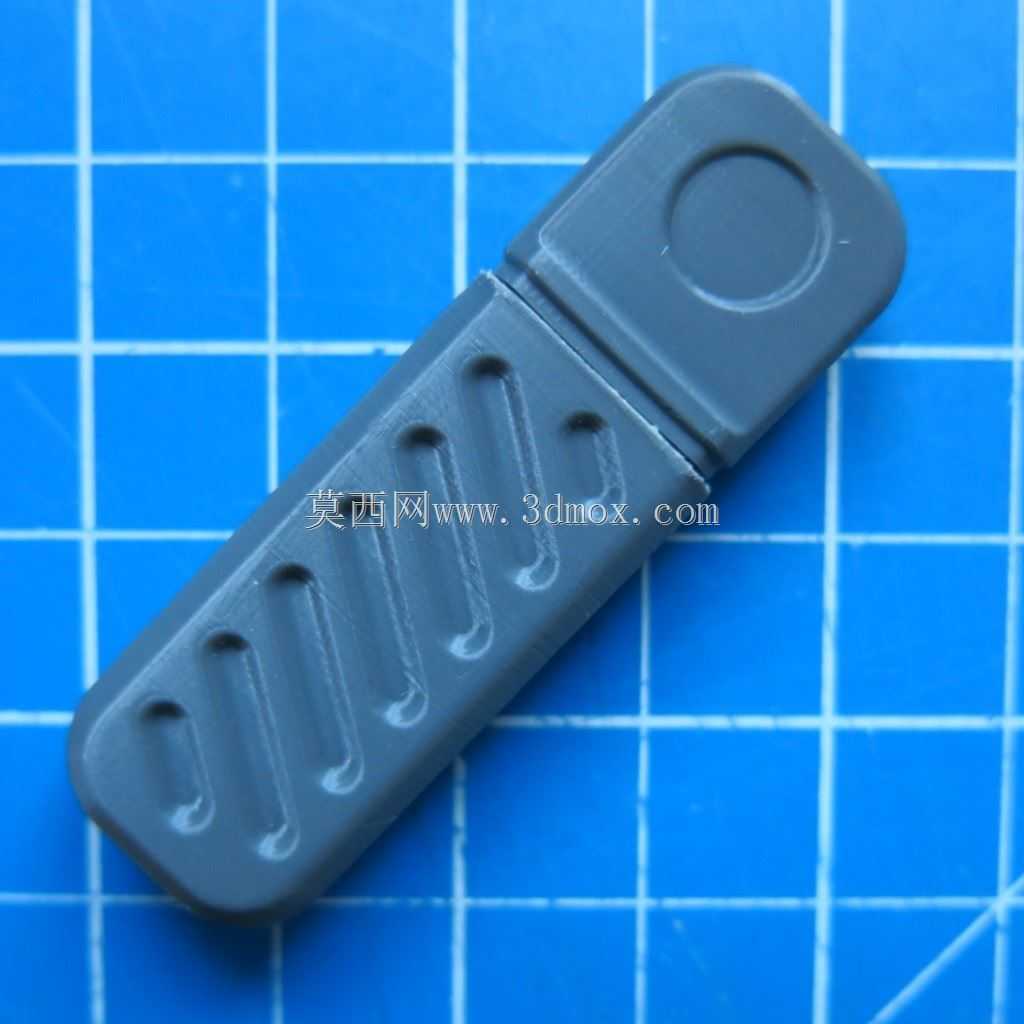

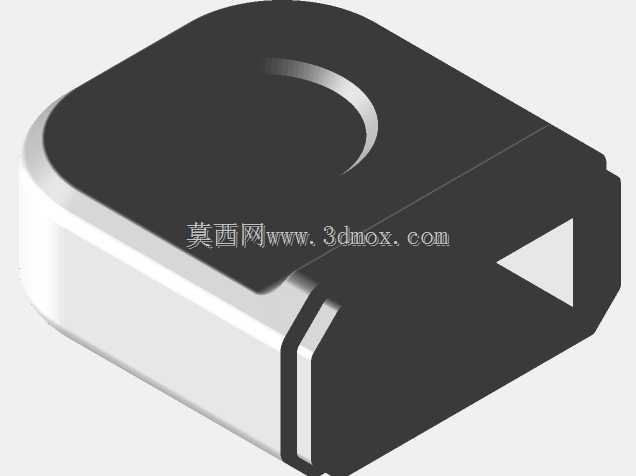

　　壳体表面设计了等距分布的内凹防滑筋条，筋条深度0.4mm，宽度2mm，间距6mm，既可以增加插拔U盘时的手指摩擦力，避免手滑导致U盘掉落、接口弯折，也能在打印过程中减少大平面的翘曲风险，同时弱化打印层纹带来的外观瑕疵。壳体一端的圆形内凹区域预留了个性化标识的粘贴或激光雕刻位置，用户可以根据自身需求添加标识，区分不同用途的存储介质，避免工业现场多设备调试时U盘混淆导致的程序错拷问题。

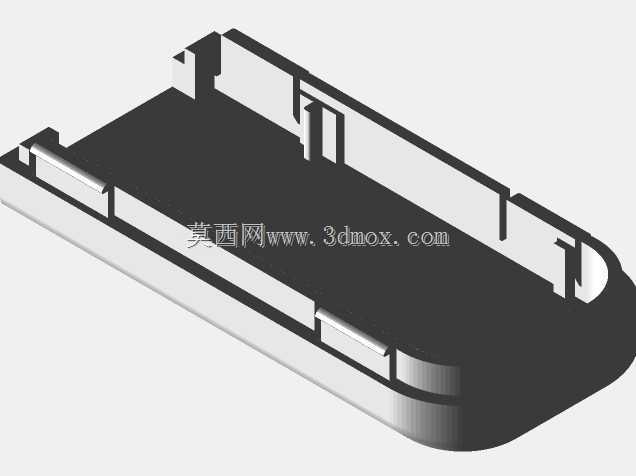

　　内部安装腔尺寸严格匹配常规黑胶体U盘模组的外形尺寸，腔体长度预留0.2mm的装配公差，宽度方向预留0.15mm的间隙，既可以保证存储模组顺利推入腔体，也不会因为间隙过大导致模组在壳体内晃动、USB接口对位偏移。卡扣结构参考量产成熟U盘的卡扣配合尺寸，公扣凸起高度0.3mm，母扣卡槽深度0.35mm，配合面做15度的拔模斜度，装配时可以通过塑料件自身的微量形变实现卡合，反复拆装次数可以满足日常更换外壳、维修存储模组的需求，不会出现几次拆装就卡扣断裂的问题。端帽部分采用过盈配合结构套在USB接口外露端，过盈量设置为0.2mm，既可以保证端帽不会轻易脱落，保护USB接口不受灰尘、金属碎屑污染，也不会因为过盈量过大导致端帽难以拔取。

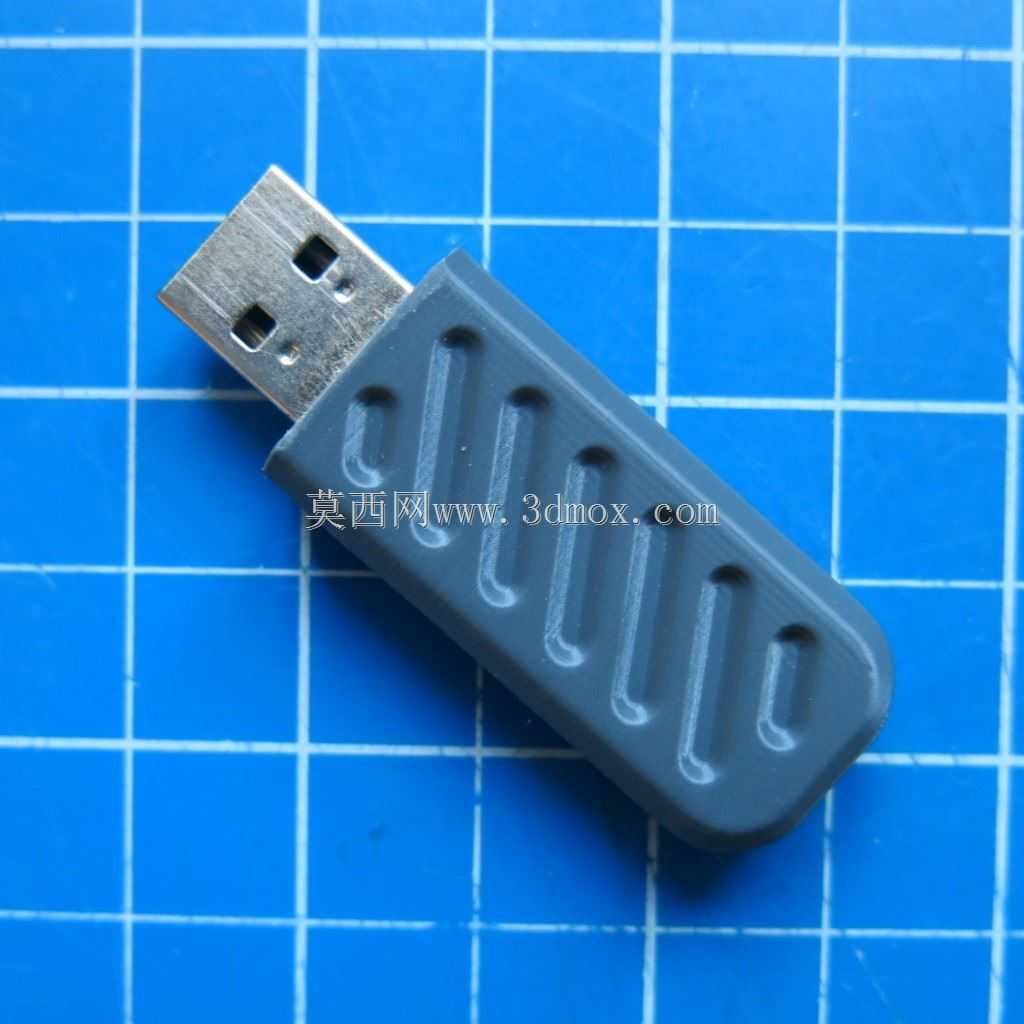

　　打印参数适配方面，推荐采用0.1mm的层厚打印，层厚设置更小可以保证卡扣位置的尺寸精度，避免层厚过大导致卡扣尺寸超差、装配卡滞或者配合过松的问题，填充率设置为20%即可满足日常使用的结构强度需求，不需要过高填充增加打印时间与耗材消耗。打印时建议采用PLA或者PETG耗材，PLA耗材打印难度低、尺寸稳定性好，适合日常办公场景使用；PETG耗材韧性更好，抗摔抗冲击性能更强，适合工业现场、户外作业等复杂环境使用。装配时仅需将拆好的U盘存储模组从壳体尾部推入腔体，对准卡扣位置扣合上盖，再将端帽盖在USB接口端即可完成组装，整个装配过程不需要额外工具，普通用户也可以快速完成操作。

　　实际使用场景中，这款外壳既可以用于损坏U盘的备件替换，将内部完好的存储模组拆下装入新的打印外壳即可继续使用，降低电子废弃物的产生；也可以用于DIY个性化存储设备，用户可以根据自身需求选择不同颜色的耗材打印，制作专属的便携存储介质；在工业调试场景中，还可以通过更换不同颜色的外壳区分不同功能的U盘，比如分别用于存储设备程序、调试日志、备份文件，避免交叉拷错文件带来的设备调试风险。壳体整体外形尺寸控制在常规量产U盘的尺寸范围内，长度62mm，宽度20mm，厚度9mm，不会出现尺寸过大导致相邻USB接口被遮挡、无法同时插入多设备的问题，完全适配电脑、工控机、嵌入式开发板、打印机等带标准USB-A接口的设备，插拔时的受力位置经过优化，手指施力区域刚好对应壳体内部的支撑筋位置，不会出现插拔时壳体变形、卡扣脱开的问题。内部腔体还预留了少量冗余空间，可以兼容少量带微型指示灯的存储模组，指示灯的光线可以通过壳体壁的半透明耗材透出，方便用户观察U盘的工作状态，判断数据传输是否正常。
