M12规格印刷设备配套电池外壳结构

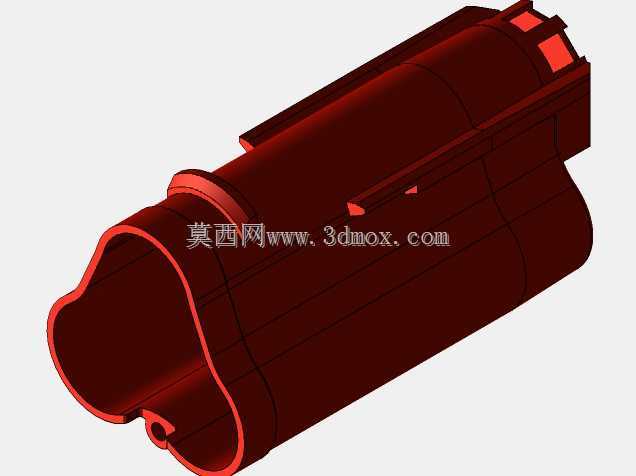

　　在印刷生产车间的日常运维场景中，手持印刷检测设备、便携式印品色差校准终端这类需要频繁移动作业的工具，其供电组件的防护外壳可靠性，直接决定了设备在复杂工况下的连续作业能力。这款适配M12安装规格的电池外壳，正是针对印刷作业场景中常见的油墨飞溅、轻微磕碰、手持操作频繁插拔的需求设计，核心作用是为内置电芯提供稳定的安装腔体，同时兼顾设备端的快速对接与日常更换的便捷性。从结构设计逻辑来看，外壳主体采用筒状主腔体搭配异形端口的结构形式，主腔体的内径尺寸严格匹配常规圆柱电芯的外径公差，内壁预留0.15mm的装配间隙，既可以保证电芯顺利装入，又能避免设备晃动时电芯在腔体内出现窜动，减少电极接触不良的故障概率。腔体外侧的定位凸筋并非随意设置，

　　其位置与印刷设备电池仓内的定位槽完全对应，安装时只需对准凸筋推入即可完成装配，无需额外调整角度，能大幅缩短一线操作人员更换电池的时间，适配印刷生产快节奏的换班、补能需求。端口处的异形轮廓是整个结构的设计重点，不同于常规圆形电池壳的平口设计，该端口采用三瓣式内凹轮廓，对应设备端的弹性锁扣结构，装入后锁扣会卡入轮廓的凹陷位置，即使操作人员手持设备走动、俯身检测印品时出现晃动，电池也不会从仓内意外脱落。端口边缘做了R0.8mm的圆角处理，一方面是避免多次插拔后端口边缘出现毛刺刮伤设备仓内的接触弹片，另一方面也能在装入时起到导向作用，即使操作人员在光线不足的设备旁操作，也能快速对准接口。外壳侧壁的两处楔形卡扣，是用于固定内部电芯支架的结构，

　　支架装入后卡扣会卡在支架的对应卡槽内，不需要额外打胶或者使用螺丝固定，既减少了装配工序，也避免了螺丝松动掉入印刷设备内部造成印刷故障的风险。从安装边界来看，该电池壳的最大外径控制在12mm级别，整体长度适配常规印刷手持设备的电池仓深度，装入后外壳端面与设备仓口齐平，不会出现突出或者凹陷的情况，保证设备手持时的握持手感一致性。外壳壁厚均匀控制在1.2mm，在满足结构强度的前提下尽可能压缩整体尺寸，不会占用设备内部过多的空间，给设备内部的电路主板、检测传感器预留足够的排布空间。在实际使用场景中，这类电池壳需要耐受印刷车间常见的酒精、洗车水等清洁试剂的轻微腐蚀，因此结构设计时避免了过多的死角缝隙，减少清洁试剂残留堆积的可能，

　　日常维护时只需用无尘布擦拭表面即可完成清洁。不同于消费类电子产品的电池外壳，工业场景下的电池壳不需要过多的外观装饰，所有的结构特征都围绕可靠性、装配效率、工况适配性展开：比如外壳表面没有做多余的防滑纹路，避免纹路缝隙堆积印刷粉尘，长期使用后出现难以清理的问题；外侧的导向槽长度覆盖了三分之一的壳体长度，即使电池仓内进入少量纸粉、粉尘，也能顺着导向槽的间隙排出，不会出现卡滞无法装入的情况。在建模过程中，所有的配合尺寸都按照IT12级公差进行设定，既满足注塑生产的工艺要求，不需要过高的模具精度就能实现批量生产，又能保证和不同批次设备电池仓的适配性，不会出现过松或者过紧的问题。壳体尾部的小孔是电芯电极的引出通道，孔位尺寸严格匹配电极引线的线径，同时孔位边缘做了翻边处理，避免引线被孔壁的锐边割破造成短路故障。整个壳体的结构没有采用复杂的倒扣或者抽芯结构，注塑生产时只需要简单的两板模即可完成成型，生产效率高，批量生产成本可控，适合印刷设备配件的大批量替换需求。在实际选型替换时，只需要确认设备电池仓的安装尺寸、锁扣位置与该壳体匹配，即可直接替换原有损坏的电池壳，不需要对设备端结构做任何修改，大幅降低了设备运维的配件成本与更换难度。
