伺服驱动等流量蠕动计量输送装置

　　这套蠕动计量装置主要面向需要稳定、等量输送液体的实验与小批量工艺场景，常见于试剂加注、微量配料、生化分析、树脂灌注以及腐蚀性流体的隔离输送。它的核心价值在于流体只接触软管内壁，泵体本身不与介质发生接触，因此在输送酸碱、光敏树脂、环氧料液或易污染试剂时，能够省去复杂的密封与流道清洗问题，更换管路即可完成介质切换。

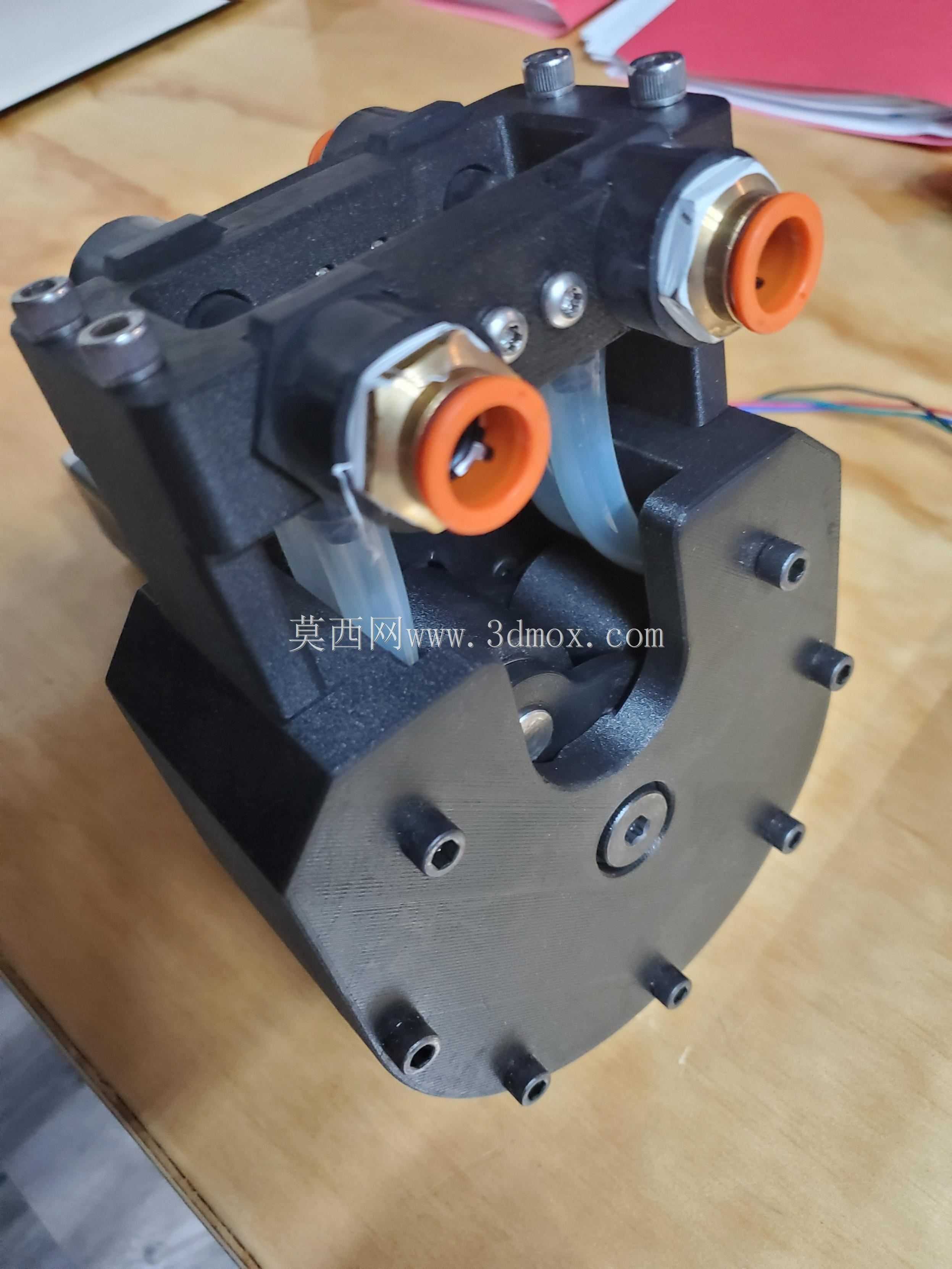

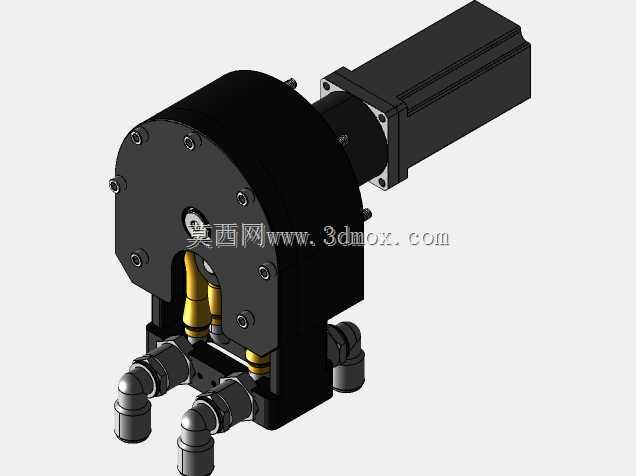

　　从结构布局看，装置由伺服电机、减速连接段、圆形泵头、压辊组件和底部快插管路接口组成。电机横向布置在泵头后侧，通过法兰与泵头壳体对接，输出扭矩经内部传动传递到转子盘。泵头正面采用圆形端盖，端盖上均布多颗紧固螺钉，用于固定侧板并约束转子与压辊的轴向位置。下部开设管路通过空间，软管从泵头下方进入，沿圆弧内壁绕行，压辊在旋转过程中依次挤压软管，形成连续推移的封闭液柱。

　　等流量特性来自压辊对软管的有序压缩。当某一压辊离开软管时，相邻压辊仍保持管路封闭，避免回流；软管在脱离挤压后依靠自身弹性恢复，形成负压吸入液体。多压辊交替工作可以降低脉动幅度，使出口流量在较长周期内保持均匀。对于计量场景，这种工作方式不需要阀门频繁启闭，也不存在叶轮、活塞等部件浸泡在液体中，流量调节主要通过电机转速和管路内径匹配实现。

　　设计时需要重点控制泵头内腔的圆弧半径、压辊直径、压辊中心轨迹以及软管压缩量。压缩量过小会造成压合不紧，出现回流和计量偏差；压缩量过大则会显著增加摩擦阻力，加速软管疲劳，甚至使电机负载超限。压辊外缘应保持光滑圆角，避免剪切软管；辊子与销轴之间需要保留转动自由度，使接触形式尽量接近滚动挤压，而不是固定滑块的干摩擦。

　　底部接口采用弯头快接形式，管路走向集中在泵头下方，便于在桌面设备或小型机架内布置。安装边界上，电机段向后延伸，是整机长度方向的主要占用区域；泵头圆形壳体决定正面投影，下方需预留软管弯曲半径和接头拆装空间。若集成到自动化设备中，电机后侧应留出线缆弯折与维护距离，泵头下方不宜紧贴安装板，否则会影响软管穿装和接头锁紧。

　　装置多数结构件可通过增材制造完成，适合实验室自制或小批量迭代，但承力销、紧固件、接头及标准运动件仍应选用成熟工业件。3D打印件在设计时要关注层纹方向对耐磨和刚度的影响，泵头侧板承受压辊反力，螺钉柱与轴承孔区域应适当增加壁厚；电机连接法兰需保证同轴度，连接孔位置偏差过大会引入附加径向载荷。

　　实际装配中，软管的选择与流量精度直接相关。管壁厚度、材料硬度、回弹性能和内径公差都会影响每转输送量；软质硅胶管适合低压、常规试剂，耐化学管材则用于溶剂或树脂类介质。管路入口应避免高于液面过多，吸程过大时会降低填充效率；出口侧也不宜设置过高背压，否则软管回弹受限，计量稳定性下降。

　　该装置的调试思路通常是先空载确认电机转向与转子运动，再装入软管进行低速试运行，观察压辊是否完整压闭管路、软管是否存在跑偏或异常扭曲。随后可通过固定时间称重或量杯采集的方式标定单位转数输出量，并根据介质黏度调整转速。高黏度液体适合降低运行速度，给予软管足够吸料和排料时间；低黏度液体则要关注接头密封与回流趋势。

　　整体来看，这一结构把驱动、挤压、计量和管路隔离集成在紧凑泵头内，既保留了蠕动泵无污染、易清理、可输送敏感流体的特点，又通过伺服驱动提高了转速控制和定量输送的可调节性，适合作为小型流体设备、实验台架和自动配料系统中的核心输送单元。
