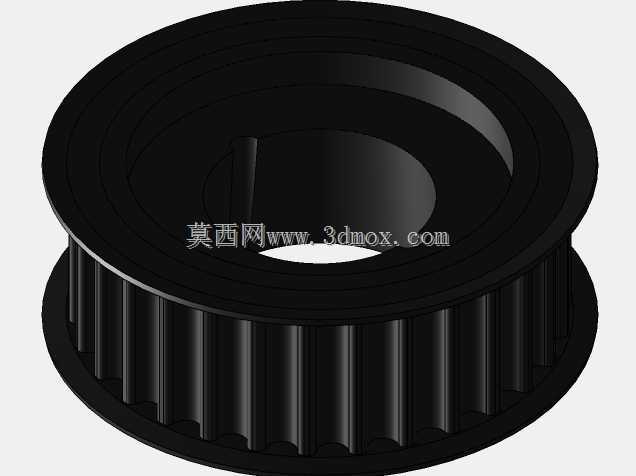

带散热鳍片集成式滚动轴承组件结构

　　在工业传动系统的旋转支撑环节，常规滚动轴承往往面临持续运转下的温升问题，尤其是在中高转速、持续负载的工况场景中，轴承内部摩擦生热如果无法及时散出，会直接导致润滑脂性能衰减、滚道磨损加剧，最终缩短部件的整体使用寿命。这款集成散热结构的滚动轴承组件，正是针对这类持续运转的工业场景做的结构优化设计，打破了传统轴承仅依靠安装座被动散热的局限。从实际应用场景来看，这类带散热鳍片的轴承组件，多用于小型工业动力输出端、高速主轴单元、工业散热风扇驱动端、小型伺服传动机构等位置，这些场景普遍存在安装空间紧凑、无法额外加装独立散热结构、运转周期长的特点，轴承自身集成散热结构就可以在不额外占用安装空间的前提下，提升热交换效率。从功能特性上看，

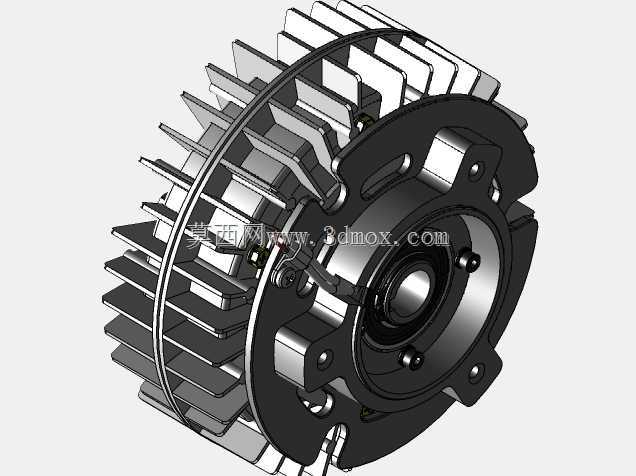

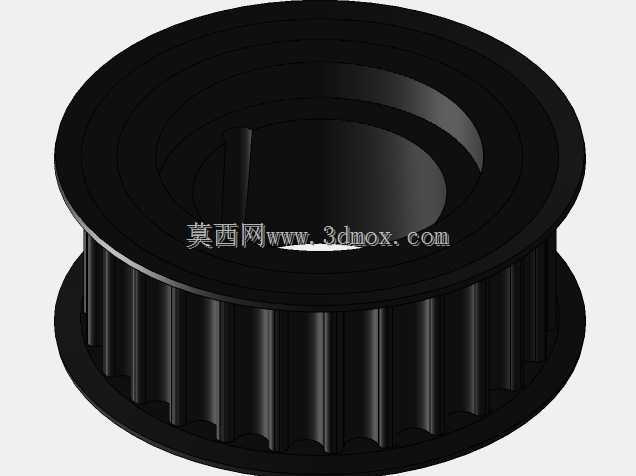

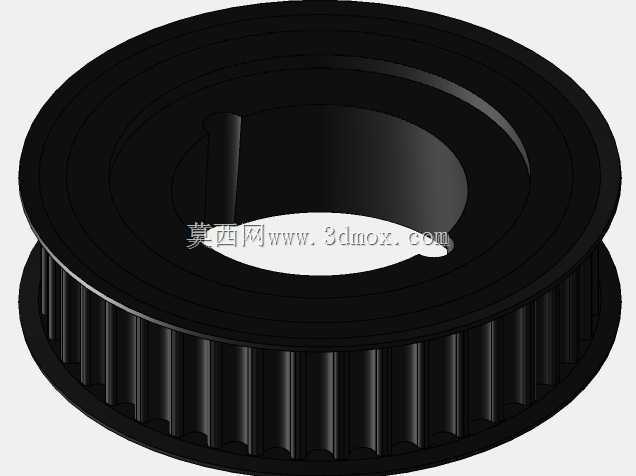

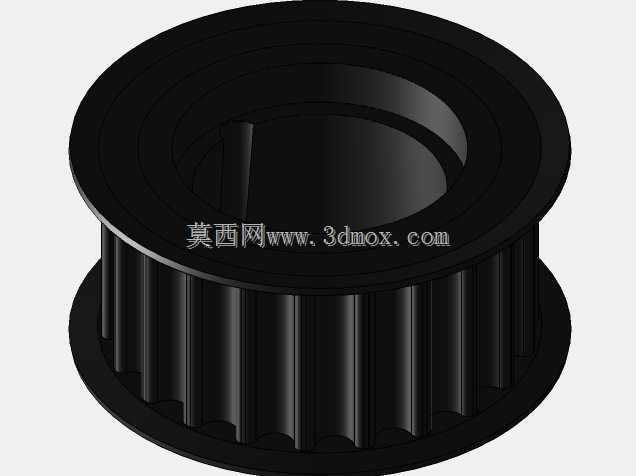

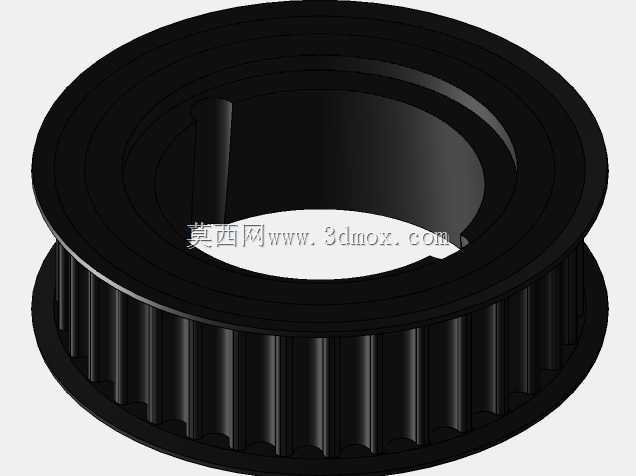

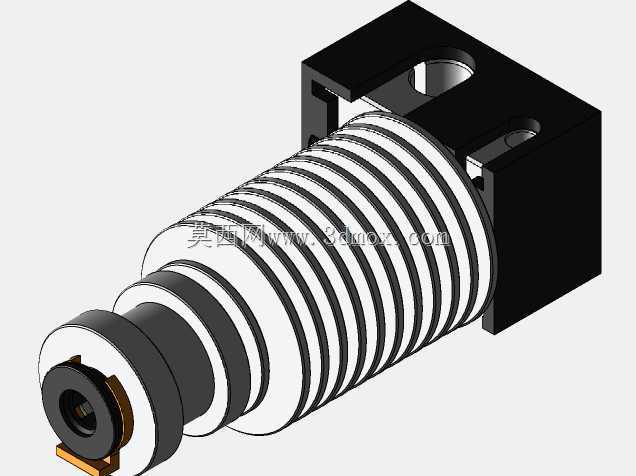

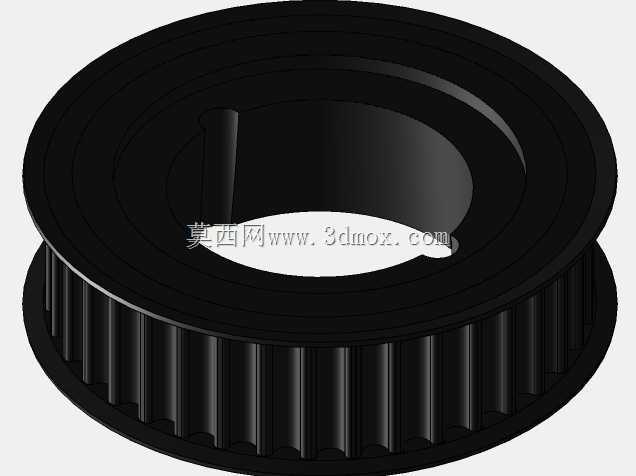

　　组件核心的滚动轴承部分采用深沟球结构作为旋转支撑核心，内圈与传动轴配合的接触面做了高精度公差匹配，保证旋转过程中的同轴度，避免偏心带来的额外振动载荷；外圈直接与环形排布的散热鳍片做一体化集成设计，鳍片采用径向放射状排布，每一片鳍片的厚度、间距都经过热流密度核算，既保证足够的散热接触面积，又不会因为鳍片过密导致空气流通阻力过大，当轴承随轴旋转时，鳍片会同步带动周边空气形成径向流动，直接把轴承外圈传导出的热量带走，不需要额外的风冷辅助。设计思路上，没有采用传统轴承与散热座分体装配的方案，而是将散热鳍片与轴承外圈做刚性连接，减少了分体装配带来的接触热阻，热量可以直接从轴承滚道通过外圈传导到鳍片表面，热传导路径更短，散热效率更高；

　　同时在轴承端盖位置设计了均匀分布的紧固螺钉孔，既可以实现端盖的密封固定，防止粉尘、切削液等杂质进入轴承滚道内部，也可以作为整个组件与外部安装基座的连接点位，安装时不需要额外设计复杂的轴承座包容结构，直接通过端盖的安装孔就能完成组件固定，大幅降低配套安装结构的设计复杂度。从外形尺寸与安装边界来看，整个组件的径向最大尺寸由散热鳍片的外圆决定，轴向尺寸则整合了轴承本体、端盖密封结构的厚度，安装时需要预留的径向空间要覆盖鳍片旋转时的外圆轨迹，避免鳍片与周边结构发生刮蹭；轴向方向上，内圈伸出的配合段长度与常规同内径轴承的配合尺寸保持一致，可以直接替换原有同规格的常规轴承，不需要对传动轴的配合段做额外修改，适配性更强。结构细节上，

　　轴承的密封结构采用内置式接触密封，配合端盖的外侧防护，形成双重密封屏障，即使在有少量粉尘的工业车间环境中使用，也能有效阻挡杂质进入润滑腔，保证润滑脂长期处于洁净的工作环境中；鳍片的根部做了圆角过渡处理，避免应力集中导致的鳍片断裂问题，即使在一定的振动工况下，也能保证结构强度满足长期使用要求。在实际选型匹配时，需要重点核对传动轴与轴承内圈的配合公差，以及组件安装位置的周边通风空间，保证鳍片旋转时空气可以自由流通，才能最大化发挥集成散热结构的作用；如果是在密闭无空气流通的腔体内使用，这类集成鳍片的结构散热效果会打折扣，更适合开放或者半开放的安装场景。从建模逻辑上，整个组件的建模优先保证轴承滚道的尺寸精度，滚动体的直径、数量、滚道曲率都按照通用轴承的标准参数做匹配，散热鳍片采用阵列特征生成，每一片鳍片的拔模角度都做了工艺性优化，不管是后期做3D打印样件验证，还是开模量产，都能满足加工工艺要求，不会出现无法脱模或者打印支撑过多的问题；端盖上的安装孔位置做了同轴度校验，保证安装后整个组件的旋转中心与传动轴中心完全重合，避免安装偏差带来的运转振动。
