镂空桁架式立方框架承载结构

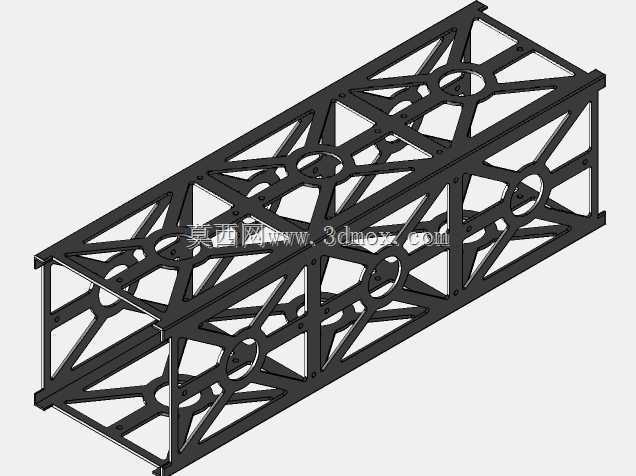

　　这类镂空桁架式立方框架结构，在工业场景中常作为模块化承载基体使用，常见于自动化生产线的工位支撑框架、检测设备的安装基座、小型实验台的承载骨架，也可作为轻型输送线的侧边支撑梁，或是工业机器人末端执行器的连接架体，适配对自重有严格限制、同时需要保证结构刚性的装配场景。从结构功能来看，该构件采用等截面矩形腔体设计，整体沿长度方向延伸，四个外侧面均做了交叉桁架式镂空处理，镂空区域通过斜向筋条与环形加强节点组合，在大幅削减整体自重的前提下，保证了沿长度方向的抗弯、抗扭性能，避免实心结构带来的材料冗余与自重过载问题。设计过程中，首先确定了框架的内腔安装边界，腔体内部预留的贯通空间可容纳线缆、气管、小型传动组件或是传感器模块，

　　无需额外在构件外侧布设走线槽，简化了整机的装配流程；侧面的环形加强节点对应了标准安装孔位，可直接通过螺栓连接相邻的框架段、或是固定外置的功能附件，节点位置经过受力仿真校核，确保在承受额定侧向载荷时，应力不会集中在镂空筋条的连接处，避免长期交变载荷下出现疲劳断裂。外形尺寸方面，该框架的截面为正方形，边长适配常规的工业铝型材安装模数，长度方向可根据实际使用需求进行多段拼接，两端的连接端面做了平面铣削处理，拼接时端面贴合度满足装配公差要求，无需额外加工对接面；安装边界上，框架底部预留了与安装基座连接的固定孔位，孔位间距匹配通用工作台的T型槽间距，可直接通过T型螺栓完成固定，不需要额外制作转接板。从结构细节来看，

　　所有镂空筋条的交汇处都做了圆弧过渡处理，避免直角处的应力集中，筋条的厚度根据受力分布做了差异化设计，靠近框架上下承载面的筋条厚度略大于侧面斜筋，匹配竖直方向载荷大于水平侧向载荷的实际受力工况；框架的上下两个端面为完整的平面结构，可直接作为承载面放置工装板、工件托盘或是其他功能模块，平面的平面度公差满足常规工业装配的精度要求，不需要额外进行二次精加工。在实际选型使用时，需要注意该构件的额定承载范围，由于采用镂空桁架设计，其承载能力低于同截面的实心方管，但自重仅为实心方管的三成左右，非常适合对移动速度有要求的往复运动机构，比如直线滑台的移动承载架，能够降低驱动电机的负载，提升机构的动态响应速度；同时镂空结构也具备更好的通风散热性能，

　　当框架内部安装有发热的电气元件时，空气可通过镂空区域形成对流，带走元件工作产生的热量，减少额外散热组件的配置。设计时还考虑了加工工艺性，整个构件可通过一体化铸造成型，或是采用板材切割后焊接成型，两种工艺都能实现批量生产，铸造成型时筋条的拔模角度经过优化，不会出现脱模困难的问题，焊接成型时所有的焊缝位置都位于筋条的交汇处，焊接后打磨处理不会影响构件的外观与安装精度；构件的表面可根据使用场景做阳极氧化、喷塑或是镀锌处理，适配不同的腐蚀环境使用需求，比如在潮湿的车间环境下可采用镀锌处理，在有洁净要求的车间可采用阳极氧化处理，避免表面掉屑影响生产环境。
