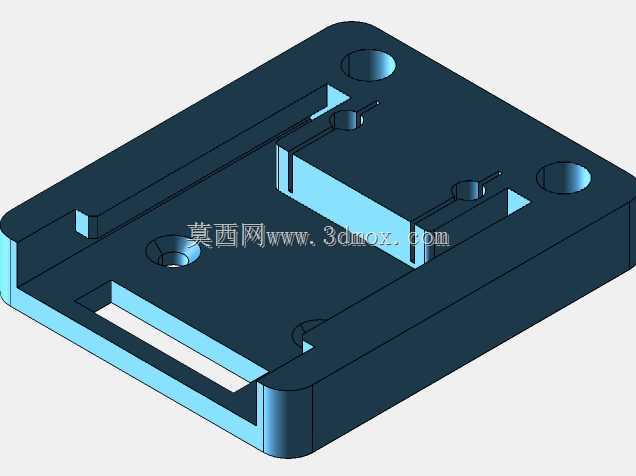

在小型便携电子设备、模块化储能组件的装配场景里,这类方形外壳连接基座是承担模块定位、壳体拼接、内部元件限位的核心结构件,日常接触到的手持检测设备、小型户外储能模块、嵌入式传感单元的壳体拼接部位,都能见到这类结构的实际应用。它的核心作用是在多块壳体拼合时提供精准的定位基准,同时为内部的电池模块、电路接插件预留出固定与避让空间,避免装配后出现壳体错位、接插件对位偏移、内部元件晃动松脱的问题。从结构设计逻辑来看,基座主体采用带圆角的方形平板作为基础承载结构,四个边角位置设置了沉头安装孔,这类孔位的设计是为了让装配螺丝的头部完全沉入基座平面以下,不会在基座外侧形成凸起,既可以避免螺丝剐蹭外部接触物,也能让设备放置时保持平稳,
不会因为螺丝突出出现放置倾斜的情况。基座平面上设置了多组不同高度的凸台与卡槽,其中靠近侧边的通长卡槽是用来卡合外壳侧壁的,卡槽的宽度与常用的工程塑料壳体壁厚匹配,装配时壳体侧壁可以直接卡入卡槽,配合少量粘接剂或者卡扣就能实现牢固连接,不需要额外设置过多的固定螺丝,能有效减少装配工序。凸台结构一方面是为内部的电池模块提供支撑限位,凸台的高度刚好匹配常规软包电池或者方形锂电池的安装间隙,电池放入后不会在壳体内出现上下窜动,另一方面凸台上设置的小型定位孔,是用来固定内部电路接插件的,接插件插装时可以通过孔位精准对位,避免插装时出现歪斜导致的接触不良。基座上预留的长条形避让槽,是为内部的排线或者接插件引脚留出的走线路径,
装配时排线可以直接从槽内穿过,不会被上下壳体夹压造成线皮破损或者断路。设计这类结构的时候,首先要确认的是安装边界尺寸,基座的整体长宽尺寸要和配套外壳的内部安装腔完全匹配,单边间隙控制在0.1mm以内,既不会因为间隙过大出现装配松动,也不会因为间隙过小导致壳体无法顺利卡入。沉头孔的位置要避开内部元件的安装区域,孔的深度要和选用的沉头螺丝长度匹配,保证螺丝锁紧后不会突出基座表面,也不会因为螺丝过长顶到内部的电池或者电路元件。卡槽的深度要根据壳体侧壁的插拔力要求设置,深度过浅会导致卡合不牢容易松脱,深度过深则会增加壳体注塑或者机加工的难度,同时提升装配时的插拔难度。凸台的高度设置要兼顾内部元件的安装空间和壳体的整体厚度,
凸台过高会压缩内部元件的可用空间,导致电池或者电路元件无法顺利放入,凸台过低则无法起到有效的限位作用,设备受到震动时内部元件容易出现移位。这类基座的材质通常会选用ABS或者PC工程塑料,部分需要更高结构强度的场景也会选用铝合金材质,塑料材质的基座可以通过注塑工艺批量生产,成本较低且绝缘性能好,适合民用电子设备使用,铝合金材质的基座结构强度更高,散热性能更好,适合功率稍大的储能类设备使用。在实际建模过程中,要特别注意各个转角位置的圆角处理,外部的圆角是为了避免尖锐边角划伤操作人员或者划破其他部件,内部的圆角则是为了减少注塑或者机加工时的应力集中,避免部件受力时出现开裂。所有孔位的边缘都要做微小的倒角处理,去除加工产生的毛刺,避免装配时毛刺掉落进入设备内部造成电路短路。这类结构看似简单,实则每一处尺寸都和实际装配效果直接相关,比如沉头孔的沉头角度如果和螺丝头的角度不匹配,螺丝锁紧后就会出现局部凸起或者锁不紧的问题;卡槽的宽度公差如果控制不当,要么壳体卡入后过松容易脱落,要么卡入过紧导致装配时壳体出现开裂。在做结构验证的时候,通常会先做3D打印样件进行试装配,确认各个卡槽、孔位、凸台的配合间隙符合要求后,再开模或者进行批量机加工,避免因为尺寸设计失误造成批量生产的损失。对于需要经常拆装的设备来说,这类基座的卡槽位置还要考虑反复插拔的耐磨性,设计时可以适当增加卡槽位置的壁厚,或者在卡槽内壁设置微小的防滑筋,提升多次拆装后的连接牢固度。
- 全部评论(0)
- 模板大小: 181.79 KB
- 售价:5金币
- 下载次数: 254
- 系统要求: STEP / IGES,Other
- 软件分类: 通用机械零部件
