树莓派Pi400美规键盘一体式主机结构

　　在嵌入式开发与小型计算终端的外设适配场景中，一体式键盘主机的结构精度直接决定了配套支架、扩展坞、防护外壳的3D打印适配效果，很多创客在做树莓派相关外设开发时，往往因为找不到精准的主机结构数据，要么打印件装不上，要么接口对位偏差导致外接设备无法正常插拔，反复修模的过程会浪费大量的耗材与调试时间。这款美规布局的树莓派Pi400结构，完全基于实物逆向测绘完成，建模过程中参考了官方公开的接口位置示意，结合卡尺逐点测量的实体尺寸，还原了键盘区域的键帽排布、机身底部的弧度造型、侧边各类接口的开孔位置与深度，能直接用于各类配套外设的结构设计验证。从实际使用场景来看，这类一体式主机常被用于桌面极简计算终端、嵌入式编程教学设备、小型媒体播放中心，

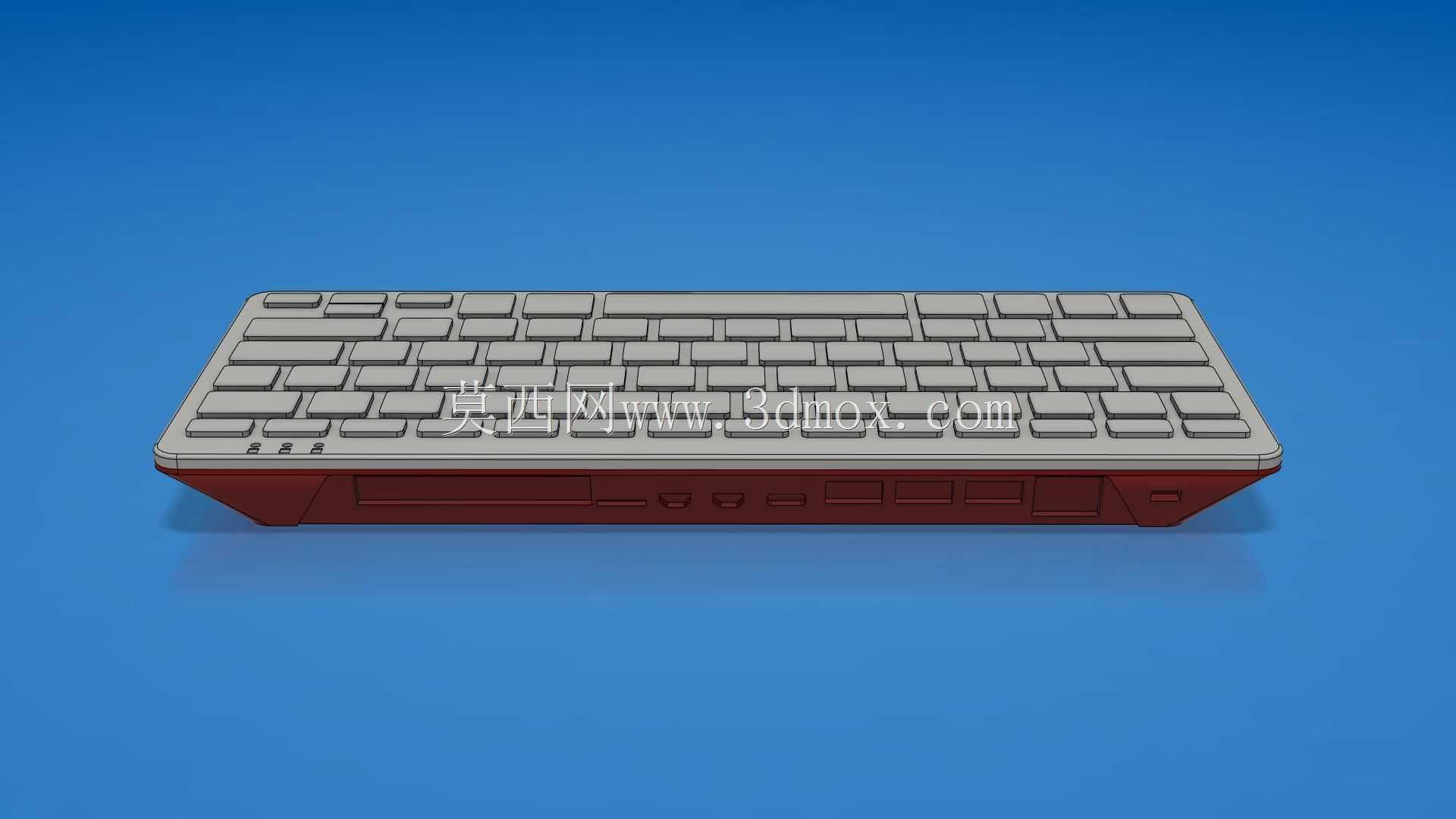

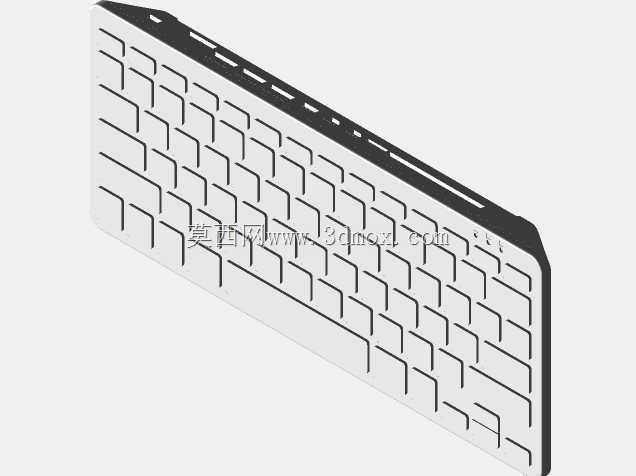

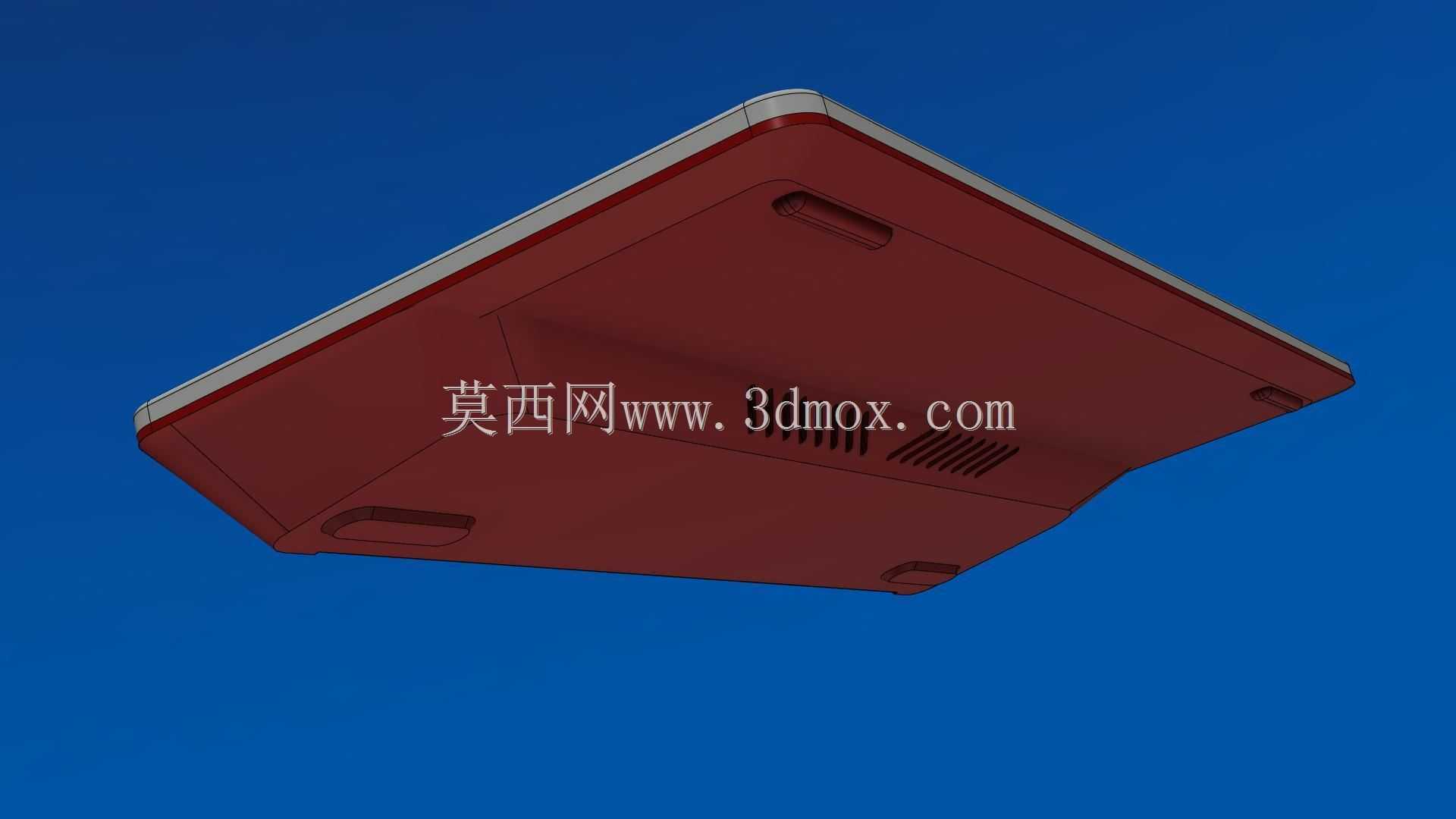

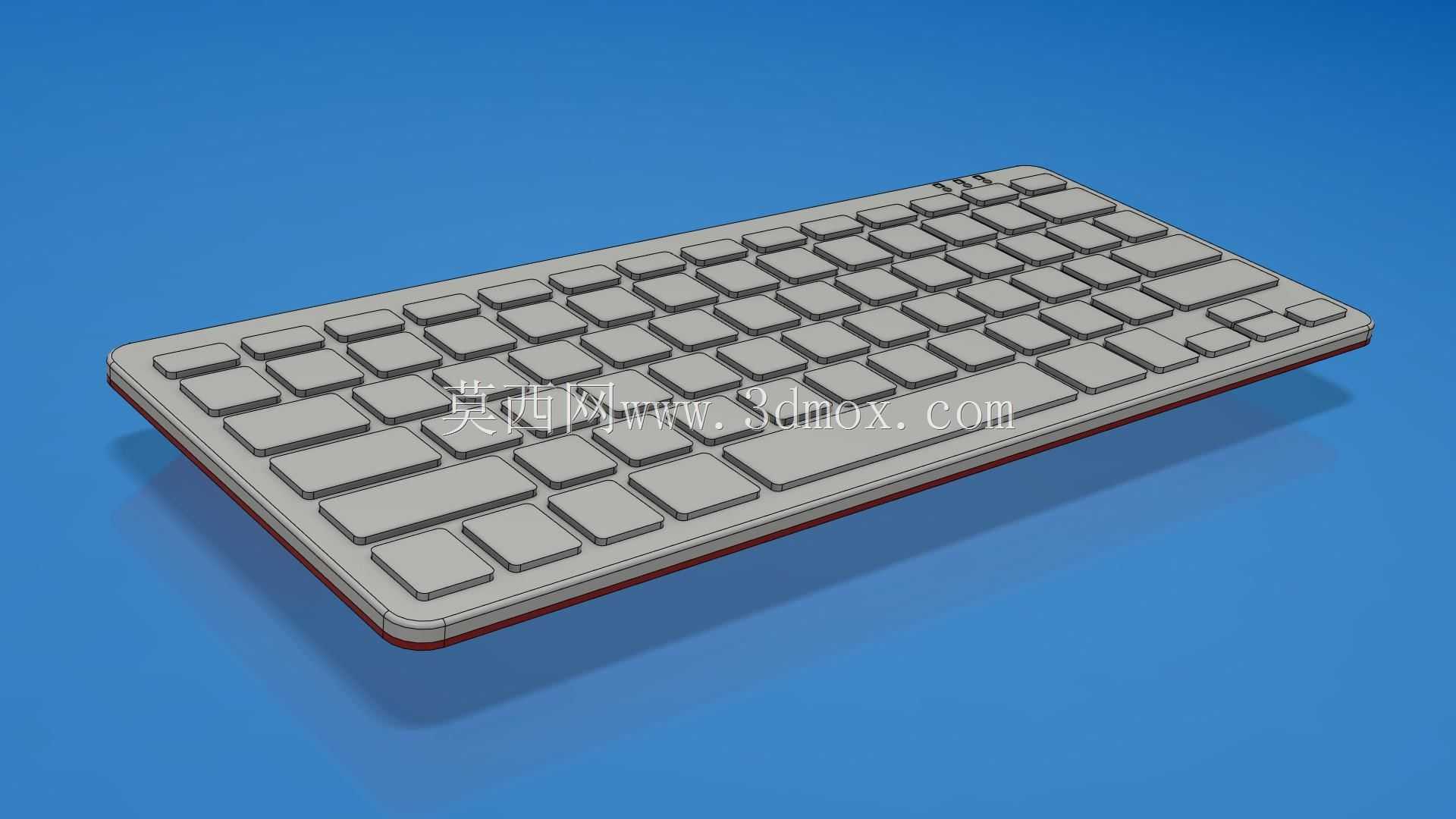

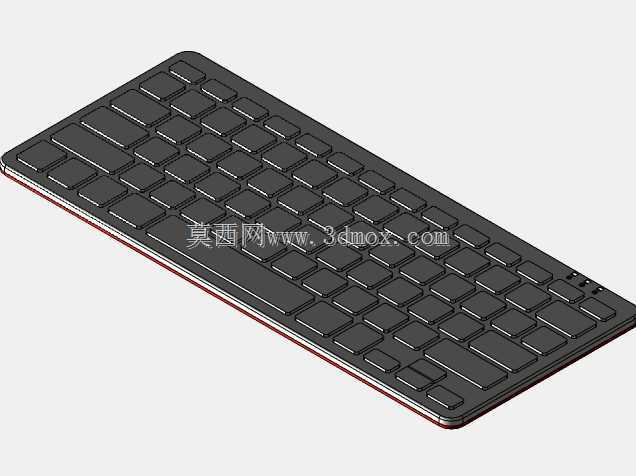

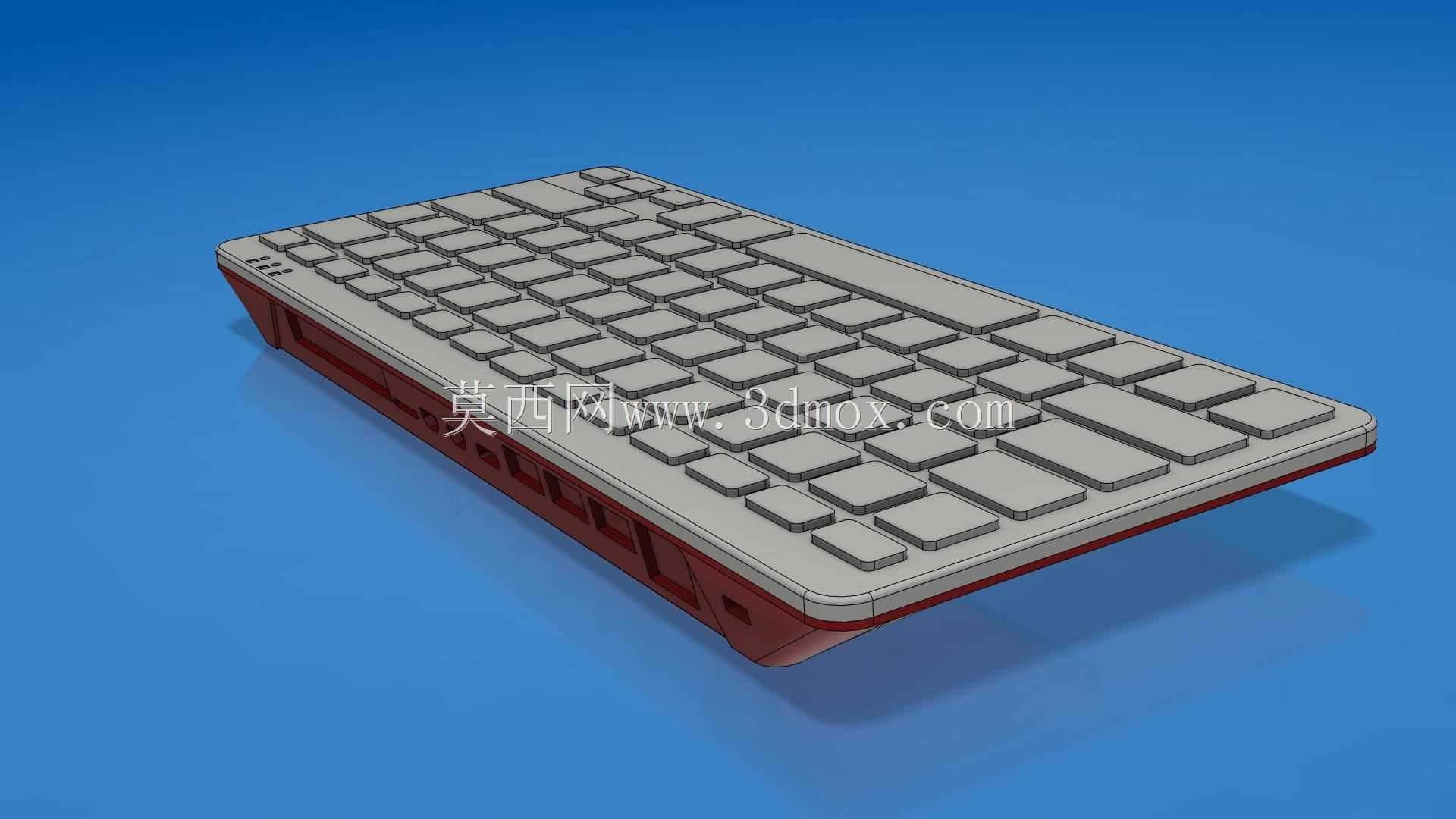

　　很多用户会为其定制壁挂支架、桌面倾斜抬高架、侧边扩展模块挂载座，甚至是防尘保护套，这些外设的设计都需要精准的主机外形数据作为基准，若仅靠目测估算尺寸，很容易出现支架卡位过紧刮花机身、接口开孔偏移导致HDMI线或USB设备插不到位、底部散热孔被遮挡导致主机高负载时过热降频的问题。建模过程中，对键盘区域的键帽高度差、按键间距做了逐点核对，美规布局的长回车、左Shift键的尺寸与位置完全匹配实物，机身侧面的USB接口、HDMI接口、Type-C供电接口、Micro SD卡槽的开孔边界都做了精准还原，甚至连机身底部的防滑垫位置、散热格栅的开孔尺寸都有体现，能满足各类配套结构的干涉检查需求。考虑到逆向测绘本身存在的公差累积，

　　在使用该结构做配套件设计时，建议在卡位、接口对位区域预留0.2-0.3mm的装配间隙，尤其是需要过盈配合的卡扣结构，不要直接按模型零间隙设计，避免3D打印后出现装配困难的问题。对于做嵌入式设备集成的开发者来说，这个结构还能用于设备机柜内的安装位设计，提前模拟主机在机柜内的摆放位置、走线空间，核对外接线缆的弯折半径，避免实际装机时出现线缆长度不足、接口被机柜结构件遮挡的问题。机身的整体厚度、键盘区域的倾斜角度也完全匹配实物，做桌面支架设计时可以直接参考模型的支撑点位置，确保支架安装后主机的摆放角度符合日常打字的人体工学需求，不会出现打滑、前倾的问题。在做散热改装相关的结构设计时，模型还原了机身内部主板的大致安装位置与外壳的内壁厚度，

　　能辅助设计者确定散热片的安装空间、导热硅胶垫的厚度选择，避免散热片过高顶到外壳内壁导致装配后外壳变形。对于3D打印外设的设计者来说，这个结构还能直接用于打印前的装配模拟，在切片软件中提前检查配套件与主机的贴合度，减少打印后的试错成本，尤其是多部件组合的扩展坞结构，能通过模型提前核对各个连接部位的对位精度，确保各个外接接口都能正常使用。
