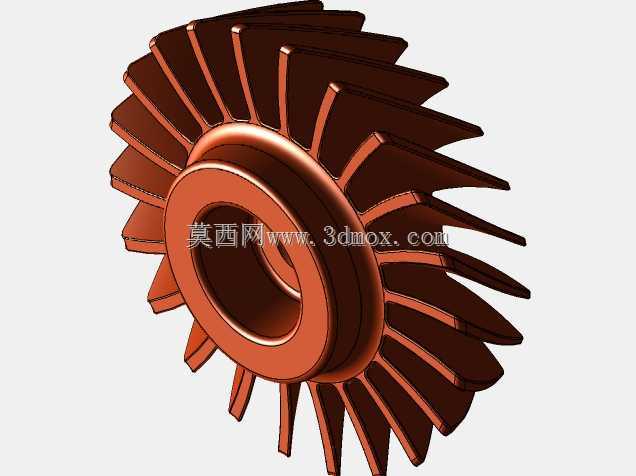

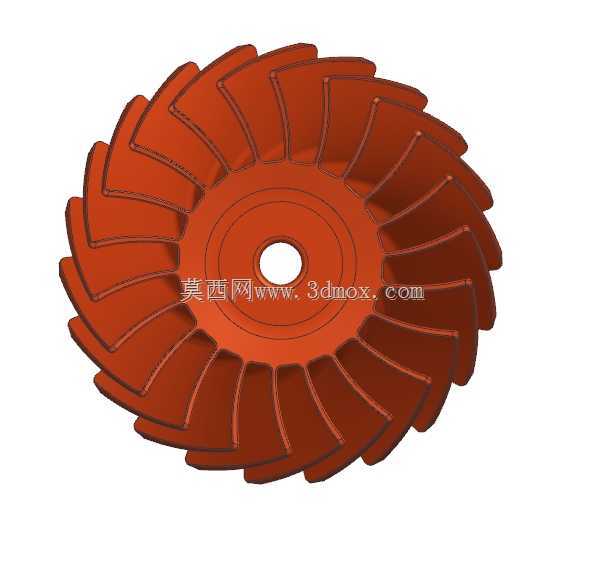

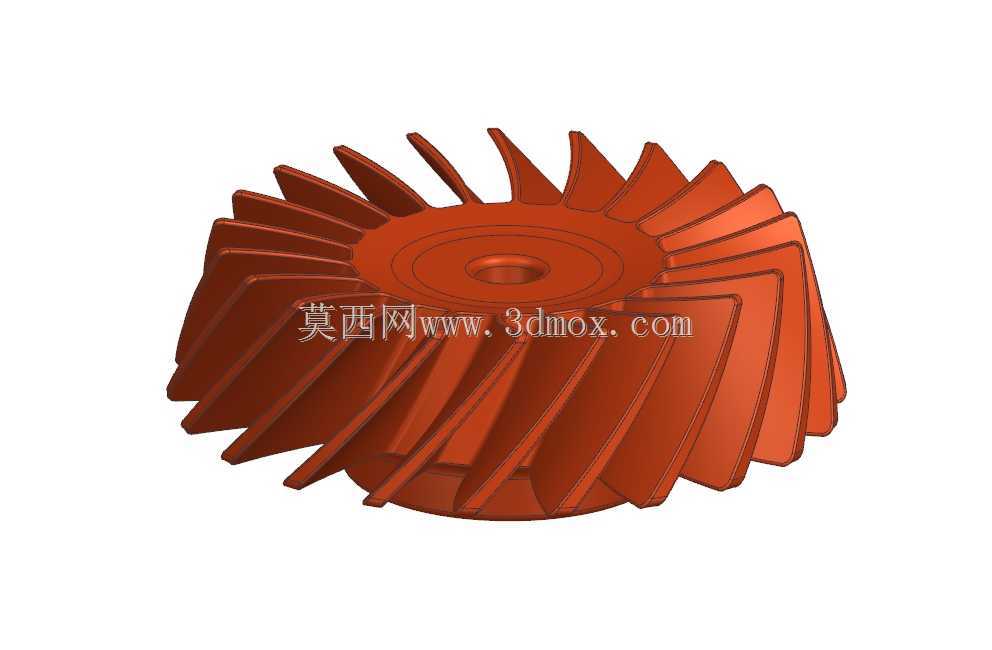

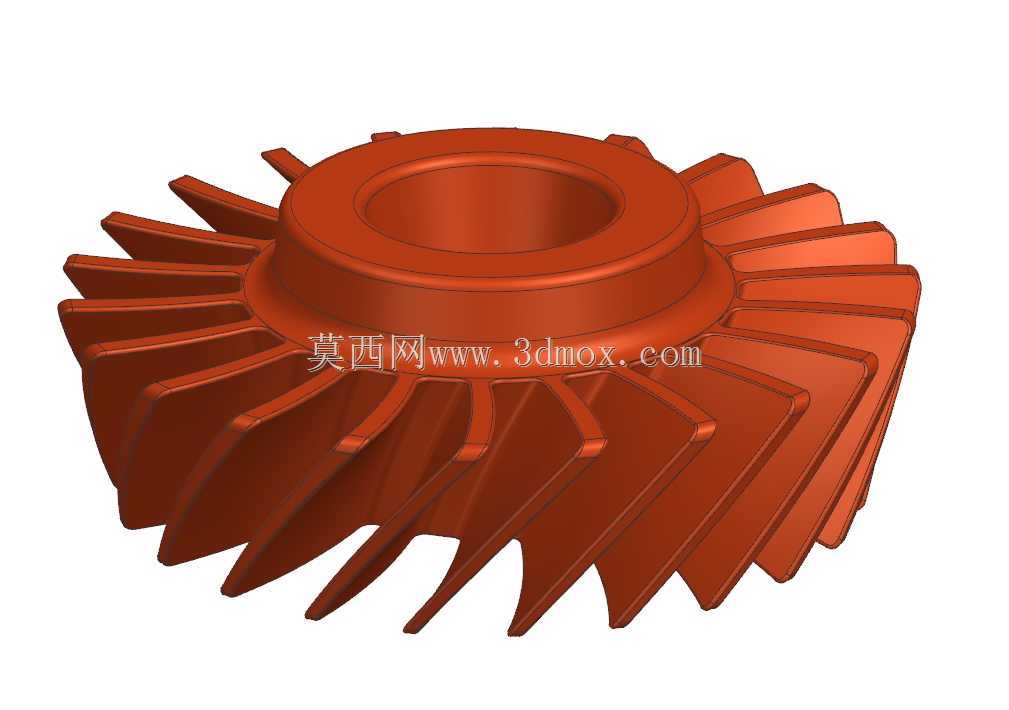

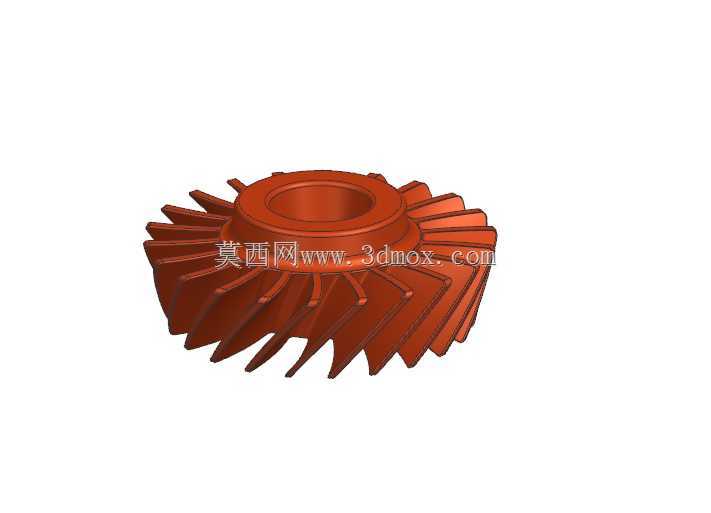

径向直叶片流体叶轮结构三维数模

　　做流体传动类设备的结构设计时，叶轮这类核心过流部件的建模精度，直接决定整套设备的运行效率与运行稳定性，这次完成的径向直叶片式叶轮结构，是针对中低压流体输送、小尺寸动力推进场景优化的结构方案，和常见的后弯式离心叶轮、螺旋轴流叶轮的适用场景有明确区分。先从实际安装边界说起，这款叶轮的中心定位孔采用基孔制公差设计，适配行业内通用的直径8mm、10mm两类标准输出轴，安装时靠轴端的平键传递扭矩，轮毂端面预留有0.5mm的沉台，可匹配轴用挡圈或者锁紧螺母完成轴向固定，不会出现运行过程中轴向窜动的问题；叶轮整体外径控制在120mm区间，轴向总厚度不超过22mm，安装时和周边壳体的径向间隙预留1.2-1.5mm即可，

　　既不会因为间隙过大造成流体回流损失，也不会因为加工装配误差导致叶片和壳体刮蹭。从设计思路上看，这款叶轮没有采用复杂的空间扭曲叶片，而是选用了等厚度径向直叶片结构，单叶片厚度均匀控制在2.2mm，一共24片叶片沿轮毂周向等角度均布，叶片从轮毂外圆面一直延伸到叶轮外缘，相邻叶片之间形成独立的径向流道，这种结构的优势非常明显：首先是加工适配性强，不管是采用工程塑料注塑成型，还是采用铝合金五轴铣削，抑或是不锈钢精密铸造，都能以较低的工艺成本实现量产，不会因为叶片曲面过于复杂造成脱模困难或者加工成本飙升；其次是流体特性上，径向直叶片在转速1500-3000rpm区间运行时，流体从中心区域进入流道后，会沿叶片径向均匀加速甩出，

　　不会出现扭曲叶片常见的小流量工况下的流道脱流问题，运行稳定性更强，对流体介质的洁净度容忍度更高，哪怕介质里混有少量细小颗粒杂质，也不容易在流道内造成淤积堵塞。在实际应用场景里，这类叶轮的适配范围非常广，小功率的家用离心通风机、桌面级除尘设备的风轮、小型水下推进器的动力转子、低扬程管道泵的过流部件，甚至是部分涡轮式流量传感器的动力轮，都能采用这款结构作为核心部件。做结构建模的时候，特意对几个容易出问题的细节做了优化：叶片和轮毂连接的位置做了R1.2的圆角过渡，避免应力集中，不管是高速旋转时的离心力载荷，还是流体冲击带来的交变载荷，都不会在连接位置出现应力开裂的问题；叶轮外缘的叶片端部做了0.3mm的倒角处理，既可以去除加工毛刺，

　　也能减少叶轮高速旋转时的端部涡流损失，提升整体运行效率；中心安装孔的键槽位置做了对称度公差约束，保证叶轮做动平衡的时候不需要额外去除太多材料，整体动平衡等级可以达到G6.3标准，满足一般工业设备的运行要求，不会出现高速运转时的振动超标问题。很多刚接触流体部件设计的工程师，容易陷入“曲面越复杂效率越高”的误区，实际上在很多中小功率、工况波动较大的应用场景里，结构简单、工艺性好、运行可靠的直叶片叶轮，综合表现反而优于复杂曲面叶轮，尤其是在批量生产的场景下，直叶片结构的成品率更高，后期维护更换的成本也更低。建模过程中所有的尺寸参数都做了参数化关联，如果需要适配不同功率的设备，只需要调整叶轮外径、叶片数量、中心孔径几个核心参数，就能快速衍生出不同规格的衍生型号，不需要重新从零开始搭建模型，能大幅缩短同系列产品的开发周期。另外需要注意的是，这类径向叶轮安装时，一定要保证进气端或者进液端的流道和叶轮中心对中，偏移量不能超过0.5mm，否则会造成单侧流道进流不均，不仅会降低运行效率，还会带来额外的侧向力，缩短支撑轴承的使用寿命。
