燕尾形止动导轨精密导向限位结构

　　燕尾形止动导轨属于机械传动与导向系统中常见的滑动导向构件，这类结构在中小型机床进给滑台、工装夹具定位平台、检测设备调整座以及精密仪器直线进给机构中应用十分广泛。燕尾截面的核心优势在于导向面呈楔形包覆关系，相比普通平导轨，它能够同时约束滑台在垂直方向与侧向的自由度，仅保留沿导轨长度方向的直线运动，抗倾覆能力和侧向刚性明显更强。在实际设备布局中，燕尾导轨常被用于需要紧凑安装空间、承受偏载力矩且要求导向稳定的场合，例如刀架滑移座、工作台微调机构、光学仪器调焦滑座以及自动化生产线中的短行程定位单元。

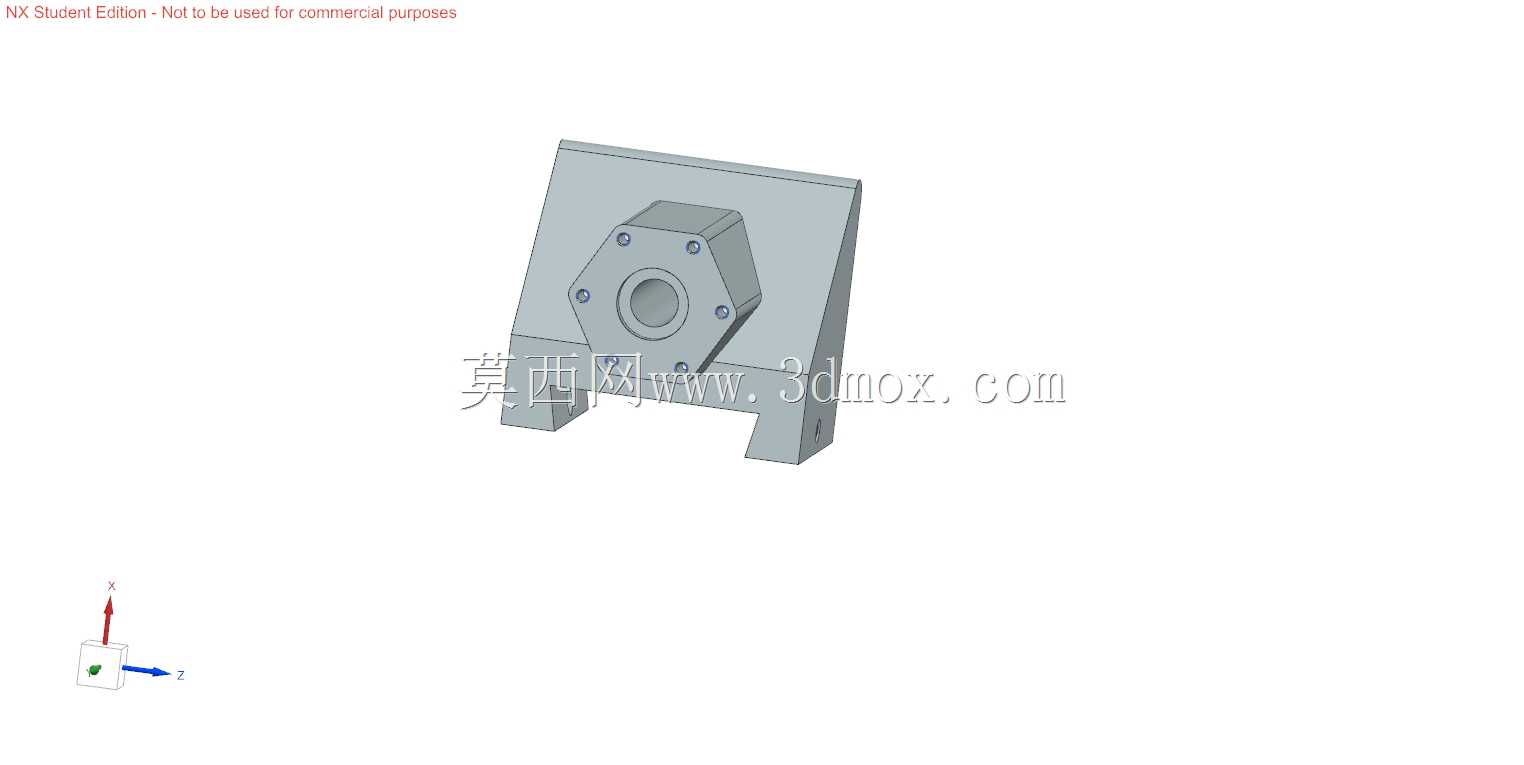

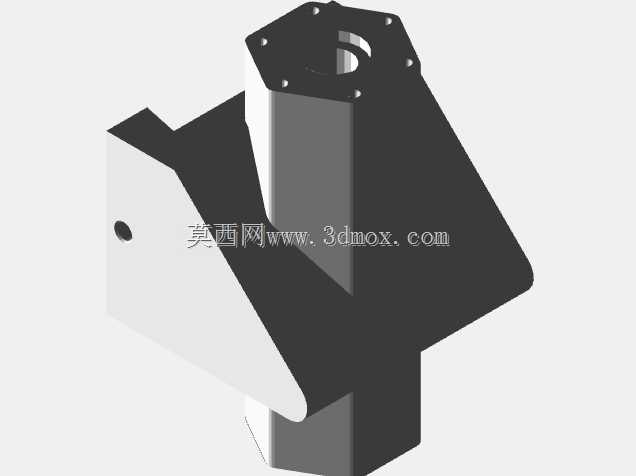

　　从结构功能上看，该止动导轨组件由带燕尾槽的安装基座、中部带通孔的滑移支承块以及配套锁紧结构组成。基座后侧的平整立面用于与设备主机架贴合安装，底部两处支脚形成稳定支撑边界，安装时可通过基座周边的螺钉孔完成固定，保证导轨基准面与设备安装基准对齐。中部滑移块采用六边形外轮廓，中心设置贯通圆孔，该孔可用于穿装传动轴、定位销或配合衬套支承旋转件；滑移块四周分布的螺钉孔用于装配锁紧压块、调整镶条或外接工作部件。燕尾配合面在工作时承担主要导向与承载任务，楔形接触面能够通过镶条调整配合间隙，当滑台移动到指定位置后，止动锁紧结构可施加夹紧力，使燕尾面之间产生足够摩擦力，从而锁定滑台位置，防止加工振动或负载变化导致位移。

　　设计这类导轨时，首先要明确运动行程、负载大小与安装空间边界。基座长度决定导轨有效导向行程，燕尾角度通常选取较小楔形角以兼顾自锁趋势与运动灵活性，角度过小会造成滑动阻力增大、加工难度提升，角度过大则会降低锁紧可靠性与导向刚性。建模过程中需要重点保证燕尾配合面的角度一致性与平面度，两侧导向面应关于中心轴对称，避免滑台运动时出现卡滞或单边磨损。滑移块中心孔的同轴度、端面与导轨运动方向的垂直度都需要结合装配要求约束，若中心孔用于支承轴类零件，还需考虑衬套压装余量与润滑结构布置。

　　安装边界方面，基座后侧立面为主要定位基准，底部支脚底面承担竖向支撑，设计安装螺钉时应让压紧点靠近受力区域，减少悬臂变形。滑移块外接部件的轮廓不能超出基座两侧边界，防止全行程运动中与周边管线、机架发生干涉。燕尾接触面需预留润滑脂槽或油孔位置，长期往复运动时可通过定期润滑降低磨损；止动锁紧部位应布置在滑移块刚性较强的区域，夹紧力方向正对燕尾配合面，避免锁紧时引起滑台姿态偏移。对于需要频繁微调的工况，可在燕尾副之间配置镶条，通过螺钉调节镶条与导轨面的预紧程度，补偿磨损后产生的间隙，维持导向精度。

　　三维建模时需分别建立基座、滑移块、锁紧件等独立零件，再按照实际装配关系完成组件配合，重点检查燕尾面的接触状态、全行程范围内是否存在干涉、螺钉孔是否满足装配工具操作空间。结构工程师在选型或改型时，可依据设备负载力矩计算燕尾面接触压强，结合允许磨损量确定导轨宽度与配合长度，同时校核止动锁紧力是否能够抵抗工作中的振动与冲击载荷，确保导向机构在长期运行中保持定位稳定。
