350mm长度规格线性滑动导轨结构

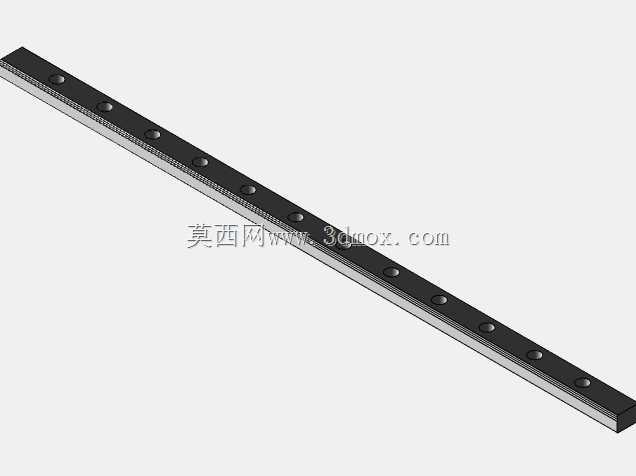

　　在非标自动化设备的直线传动单元搭建中，这类定长线性导轨是应用频次极高的基础导向部件，常见于桌面级小型输送工位、3D打印运动轴、小型点胶机滑台、电子元器件分拣机构的导向段，也会被集成在小型检测设备的推拉载台、实验仪器的样本进给机构里，承担运动部件的精准导向承载作用，避免运动过程中出现偏摆、卡顿的问题。从结构设计来看，这款导轨采用一体式合金钢轧制基体，轨道截面为标准矩形结构，安装面做了精磨处理，平面度控制在适合精密传动的公差范围内，轨道上按等间距排布沉头安装孔，孔位间距匹配常规工业铝型材的槽位间距，安装时可以直接通过内六角螺丝将导轨固定在安装基准面上，不需要额外做复杂的适配加工。导轨的滚道面做了淬硬处理，

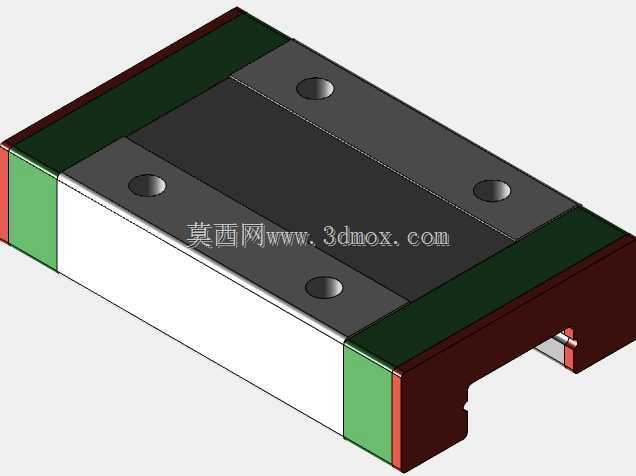

　　表面硬度满足长期往复滑动的耐磨需求，配合对应规格的滑块使用时，能实现低阻力的直线往复运动，运动过程中的摩擦阻力波动小，不会出现低速爬行的问题，适合对运动平稳性有一定要求的中低速传动场景。从安装边界来看，这款导轨总长度为350mm，有效行程可以覆盖300mm左右的直线运动需求，导轨宽度和厚度属于微型导轨的常规尺寸范畴，安装时需要预留的侧向空间较小，适合安装空间紧凑的小型设备内部，不会占用过多的设备内部布局空间。设计这类导轨结构的时候，首先要考虑的是安装基准的平面度要求，如果安装面的平面度过差，强行锁附螺丝会导致导轨出现弯曲变形，直接影响滑块的滑动顺畅度，甚至会出现滑块卡滞、磨损加剧的问题，所以建模时会特意标注安装面的平面度公差要求，

　　同时沉头孔的沉头深度要和所选安装螺丝的头部尺寸匹配，保证螺丝锁附后头部不会高出导轨上表面，避免干涉滑块的正常运动。在实际选型应用中，这类导轨不需要做复杂的定制加工，只要确认长度、安装孔位、滚道规格和所用滑块匹配，就可以直接采购标准件使用，三维建模时直接调用这类标准模型，可以大幅缩短设备设计阶段的建模周期，不需要从零开始绘制导轨的每一处细节，只需要根据设备的行程需求确认导轨长度，核对安装孔位和设备安装板的孔位对应关系，就能快速完成传动单元的布局设计。另外这类导轨的侧向承载能力和垂直承载能力都能满足小型轻载工位的需求，日常使用中只需要定期在滚道位置涂抹润滑脂，就能保证长期的运动精度，不需要频繁做维护保养，

　　对于小型设备的运维来说也能降低不少工作量。在做设备布局的时候，要注意导轨的安装方向，如果是垂直安装的场景，需要额外考虑滑块的制动防护，避免断电后滑块带着负载滑落造成设备损坏或者安全隐患，水平安装时则要注意两根平行导轨的平行度公差，平行度超差会导致滑块运行阻力变大，磨损速度加快，缩短导轨的整体使用寿命。
