军用头盔弧形附件挂载导轨结构

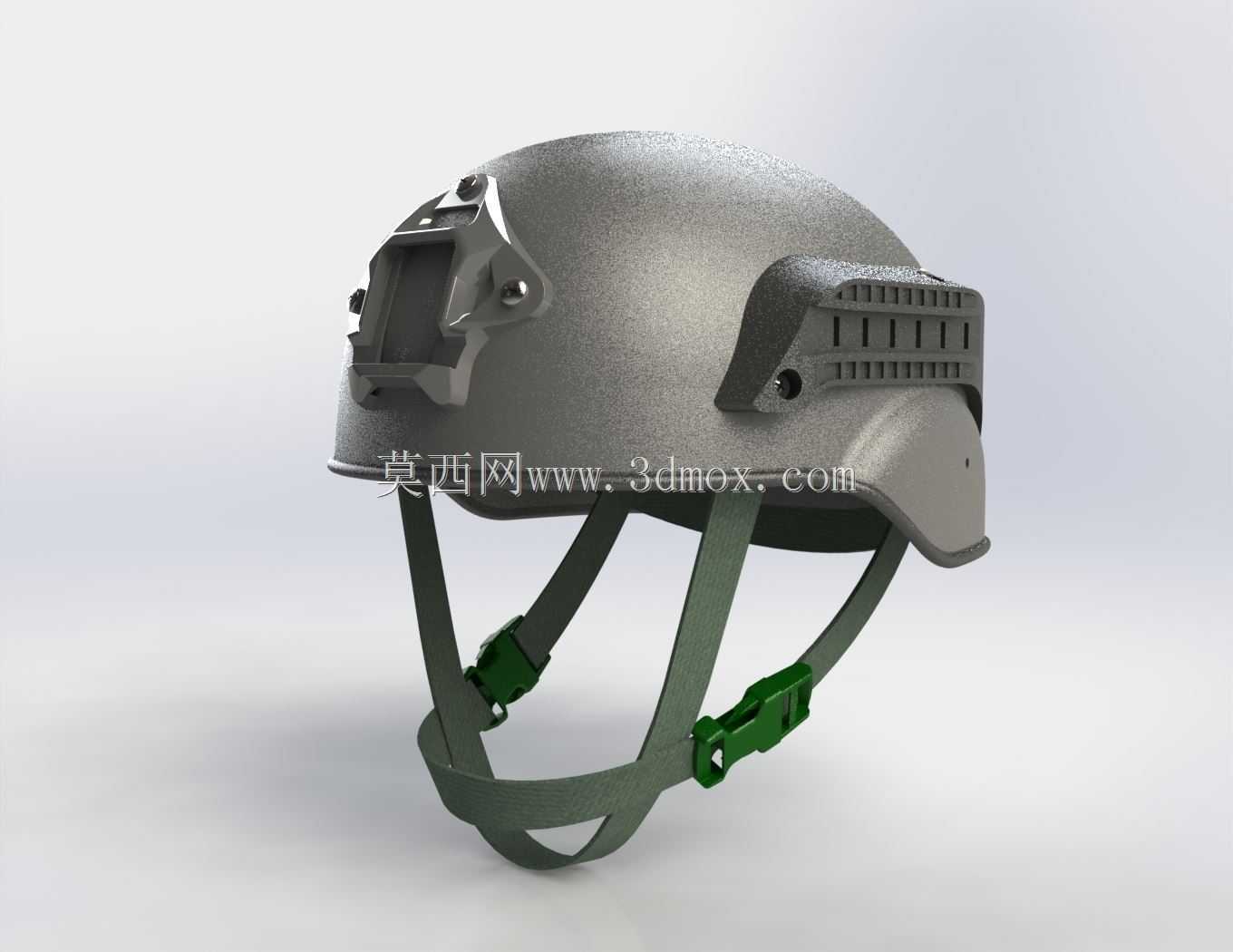

　　这套弧形导轨结构主要服务于单兵头部装具的附件扩展需求，在实际战术与训练场景中，头盔本体需要承载夜视仪支架、战术灯、摄像记录设备、通讯耳麦固定座以及各类快拆附件，传统打孔固定方式会反复破坏盔体结构，且附件位置无法根据使用习惯、头围差异和任务类型快速调整，该类导轨正是为解决这一矛盾而设计。从结构形态上看，零件整体沿头盔侧部轮廓呈大弧度弯曲，曲率并非单一圆弧，而是分段拟合盔体外侧曲面：靠近盔体前缘的区段曲率变化较快，用于匹配头盔前额侧方的收窄造型；中段弧度相对平缓，对应佩戴者耳侧上方的主要挂载区间；后段向盔体后缘延伸时再次收弧，末端预留沉头安装孔，可通过螺钉或铆接方式与盔体预留接口锁紧。导轨主体采用带加强筋的槽型截面，

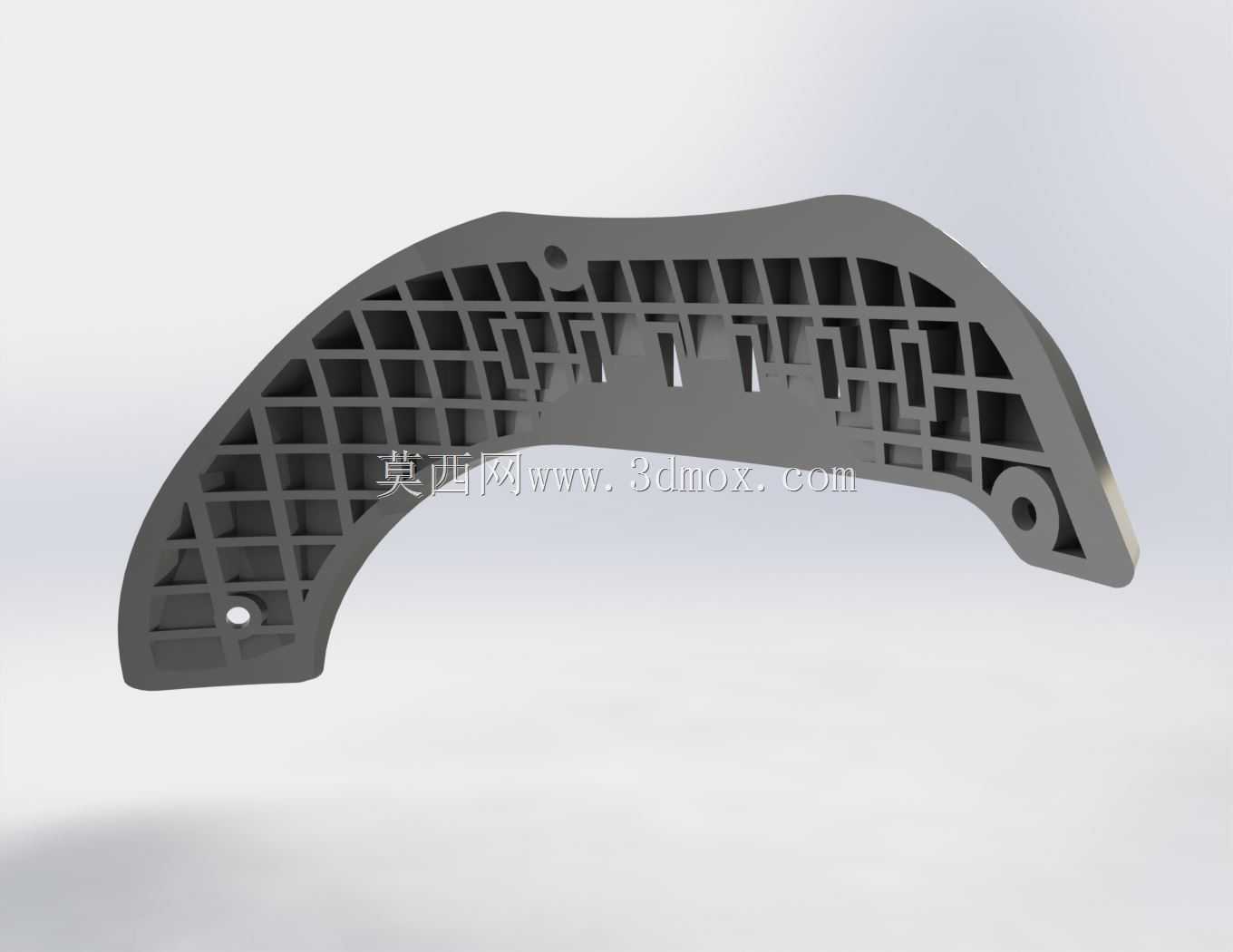

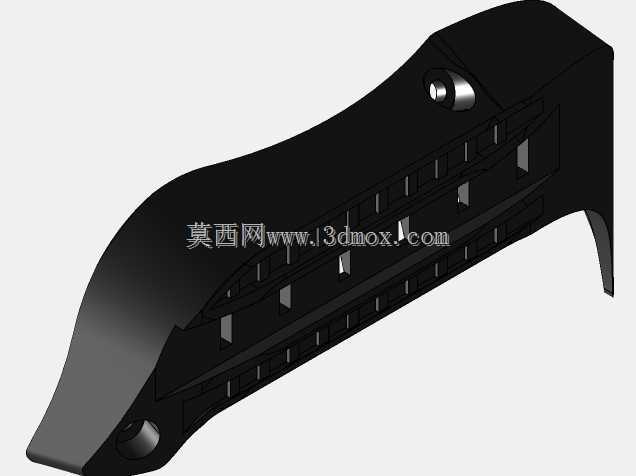

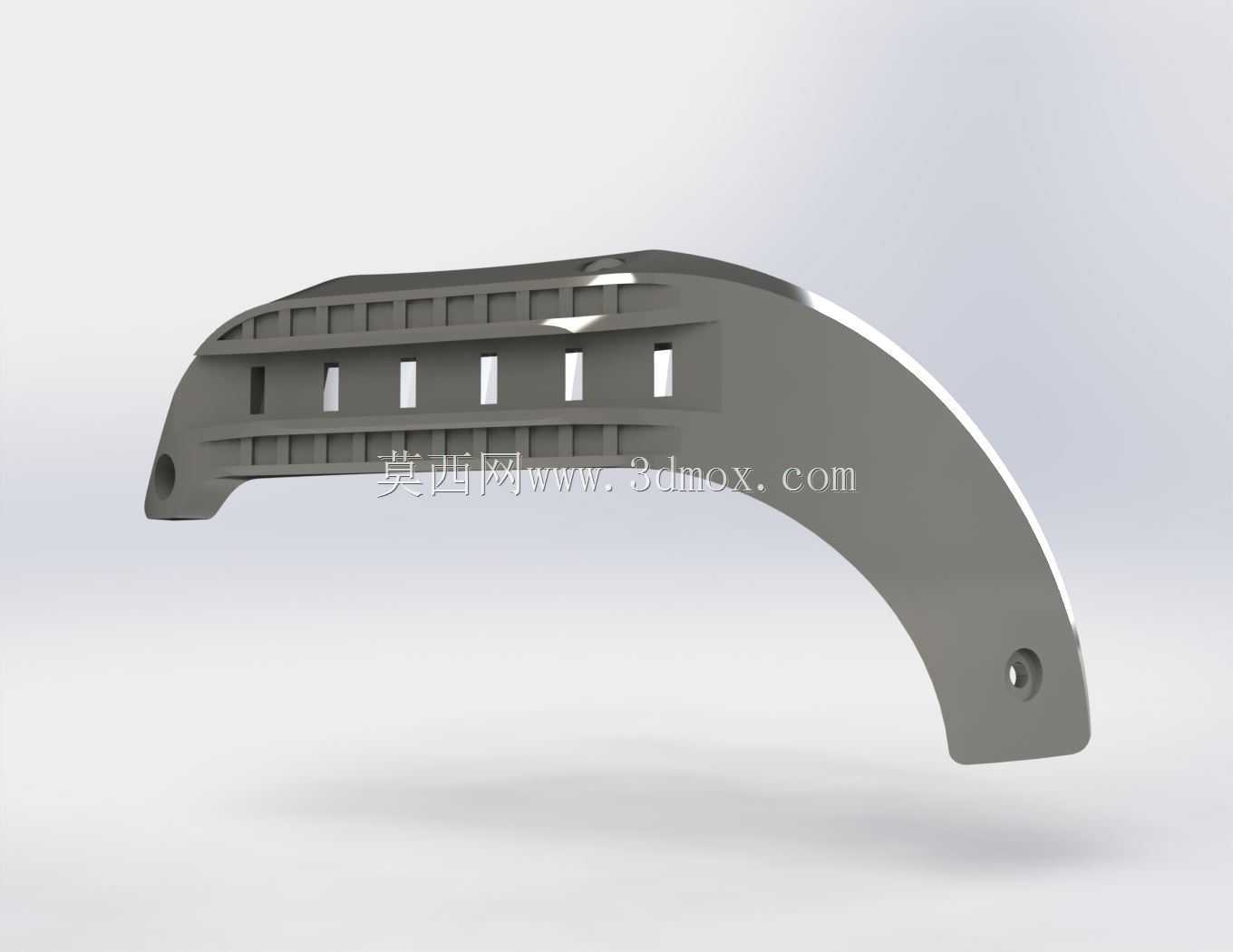

　　背部沿长度方向布置连续的横向加强肋，既保证长弧形件在侧向挂载载荷下的抗弯刚度，又通过去除非受力区域材料控制整体重量，避免额外增加颈部负重。导轨正面等距开设多个矩形定位槽，槽口宽度与标准战术附件的快拆卡爪匹配，附件卡入后可沿槽道滑动调整位置，到位后由卡爪弹性结构锁止，不需要额外工具即可完成移位或拆卸；槽与槽之间的实体隔段承担剪切载荷，防止附件在冲击、跑动或匍匐动作时发生滑移。两端安装位设计为带沉孔的加厚凸台，沉孔深度可容纳螺钉头部，避免紧固件突出刮擦盔罩或勾挂伪装物，端部圆角处理也能降低磕碰时的应力集中。建模时首先要依据盔体侧曲面提取引导线，再将导轨截面沿引导线做扫略成型，过程中需重点控制导轨内侧安装面与盔体外表面的贴合间隙，

　　间隙过大会导致安装后悬空、锁紧时产生局部应力，间隙过小则无法装配；加强筋的排布要避开安装孔和定位槽的受力区域，筋条厚度通常取主体壁厚的0.6至0.8倍，兼顾注塑或3D打印成型时的材料填充与冷却变形。安装边界方面，导轨长度覆盖盔侧从前额 attachment 点到后枕固定点的区间，宽度控制在不超出盔体侧棱的范围内，避免影响护目镜降下和耳罩密封；下边缘要与耳廓上沿保留足够安全距离，防止佩戴时压迫头部或干扰通讯耳机佩戴。挂载校核时需考虑最远端附件的杠杆载荷，例如在前部槽位安装夜视仪支架时，冲击力会通过卡爪传递到槽口侧壁，因此槽口边缘做了局部加厚并保留拔模斜度，既方便塑料件成型脱模，也能分散卡爪挤压应力。表面处理上，

　　外露棱线全部做小圆角过渡，没有尖锐凸起，适配战术装备的低外露要求；材质方向可选用增强尼龙或轻质合金，在低温、磕碰和反复拆装条件下保持槽口尺寸稳定。这类导轨的设计核心不是单纯实现一条滑道，而是在头盔有限的弧面空间内，把附件定位、载荷传递、减重和佩戴兼容性整合在同一件弯曲构件上，结构工程师在复刻或改型时，应先核对目标盔体的曲面点云，再反推导轨曲率和安装孔位，不能直接按平直导轨弯曲成型，否则会出现内侧贴不服、槽位方向歪斜、附件卡入后锁止面错位等问题；同时要保证左右两侧导轨对称度，使双侧附件重量分布均衡，降低长时间佩戴的偏载疲劳。
