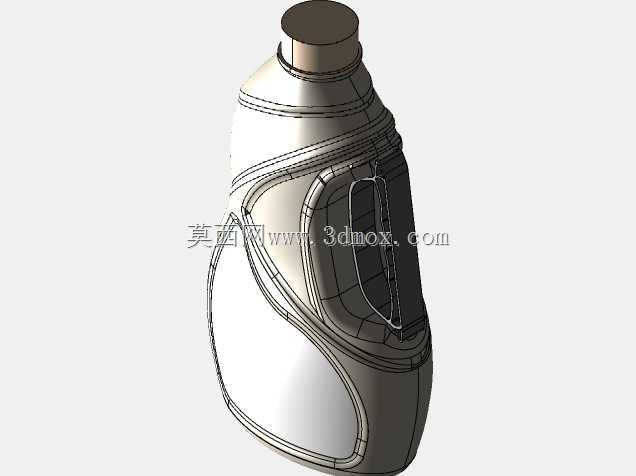

两升带提手食用油PET包装瓶结构设计

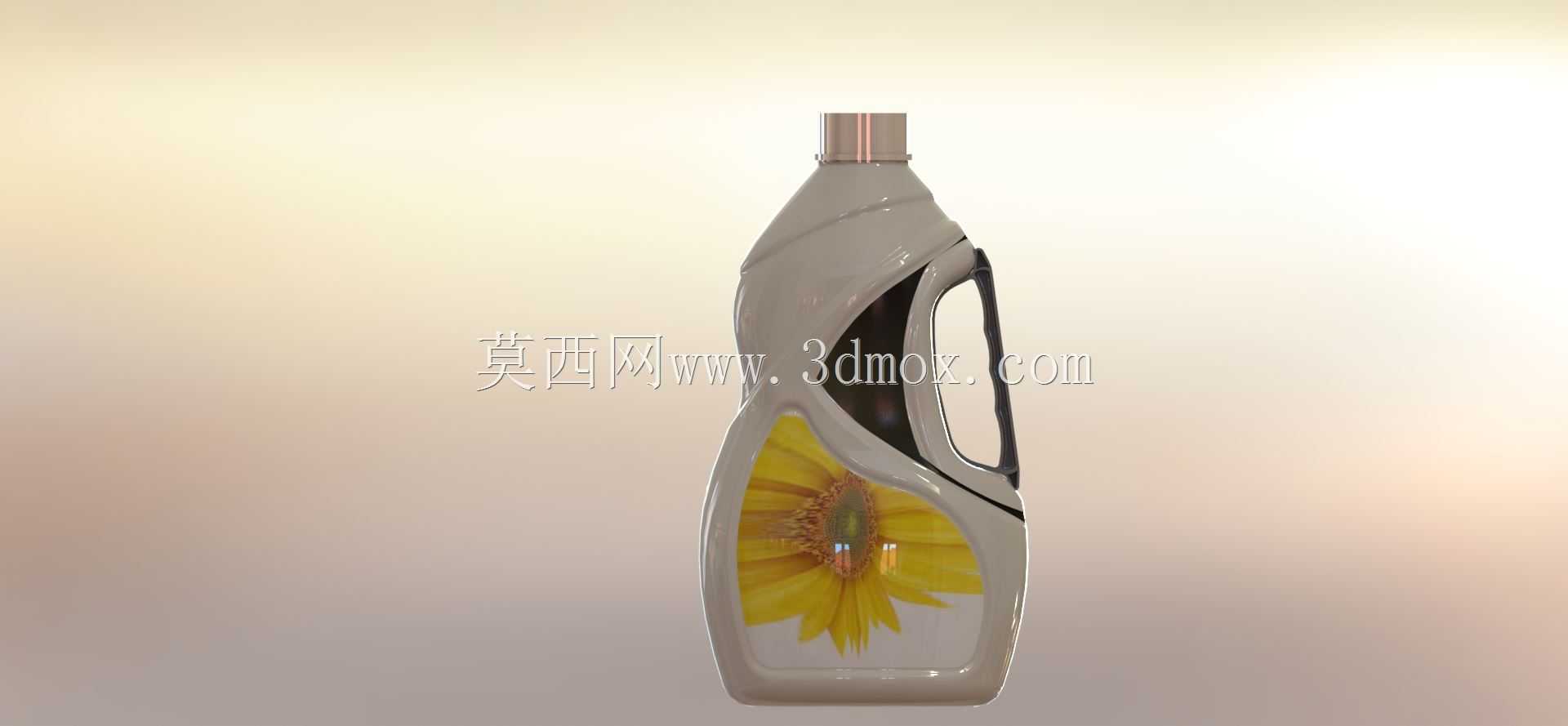

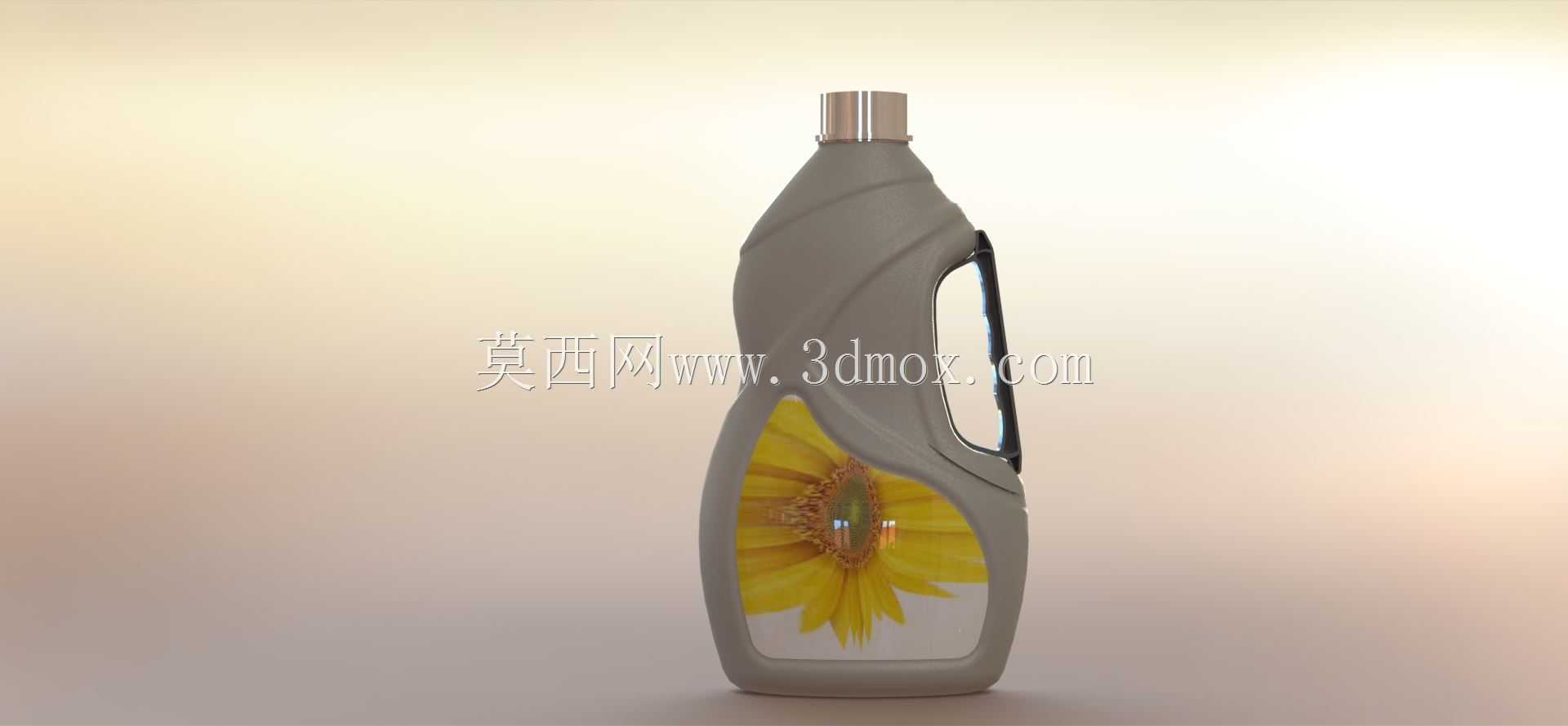

　　这款2升容量的PET手提包装瓶，核心面向食用植物油的终端零售包装场景，同时可兼容部分日化液态产品、车用润滑油类的分装需求，在快消品包装、粮油加工分装、石化附属产品包装领域都有适配空间。从实际使用场景出发，日常家庭使用中，用户单手握持提手即可完成倾倒动作，无需整瓶托举，针对2升容量对应的约1.8-1.9kg液体重量，提手结构的受力分布做了针对性优化，提手与瓶身的连接过渡区域做了圆弧加厚处理，避免满瓶状态下提手根部出现应力集中导致的开裂问题，实际测试满瓶状态下垂直提拎、倾斜倾倒过程中，连接区域的形变率控制在5%以内，不会出现永久变形或渗漏风险。瓶身的曲面造型并非单纯为了外观美观，中部的内凹曲面刚好贴合成年人手掌的自然握持弧度，

　　当用户需要精准控制倾倒量时，可以一手扶握瓶身中部、一手轻扶瓶颈，倾倒过程中瓶身不会打滑，曲面的弧度设计也能让瓶身堆叠时形成稳定的贴合面，仓储运输过程中整箱堆叠的层数可以达到常规直身瓶的1.2倍，提升仓储空间利用率。瓶口采用标准的螺纹密封结构，匹配市面通用的防盗瓶盖，螺纹的牙距、牙高都按照食用油包装的密封标准设计，旋合扭矩控制在1.2-1.5N·m区间即可实现完全密封，倒置状态下不会出现渗漏，同时瓶盖开启力控制在8-12N，普通成年消费者无需借助工具即可轻松开启，兼顾密封可靠性与使用便利性。瓶身底部做了内凹的花瓣式加强筋结构，一方面提升吹塑成型过程中瓶底的结构强度，避免灌装时液体冲击导致瓶底鼓胀变形，

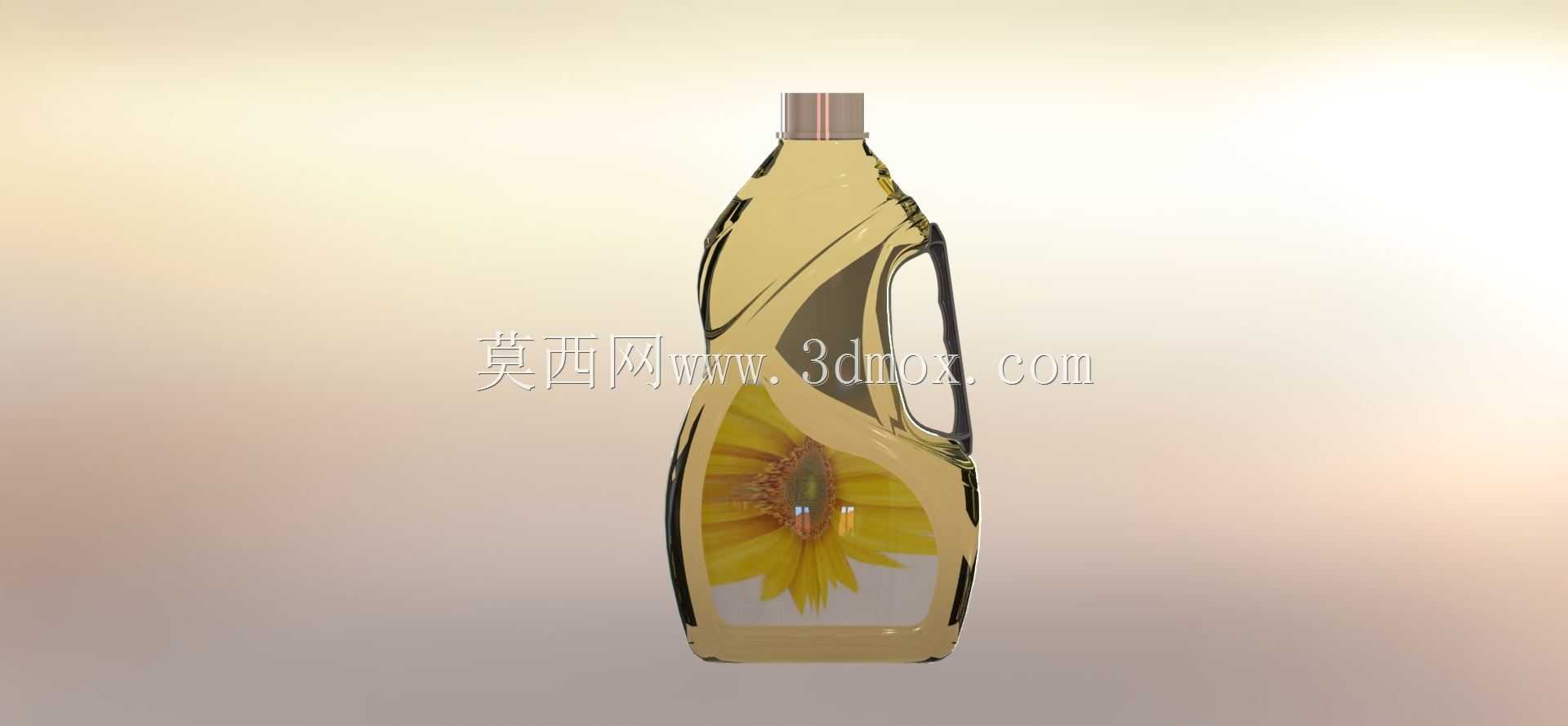

　　另一方面让瓶身放置在平面上时具备足够的支撑稳定性，即使台面存在轻微倾斜，也不会出现倾倒问题。从设计思路上，整个瓶体采用一体吹塑成型工艺，提手与瓶身本体为同一材质一体成型，无需额外组装提手配件，减少生产环节的装配工序，降低生产过程中的不良率，同时PET材质的选用兼顾了食品接触安全性与透明度要求，瓶身的透明区域可以清晰展示内部盛装液体的色泽，针对食用油产品的展示需求，瓶身预留了足够的平面贴标区域，贴标区域的平面度控制在0.2mm以内，保证标签粘贴后不会出现起翘、气泡问题。外形尺寸方面，瓶身总高度控制在280mm左右，最大截面宽度为120mm，厚度方向为80mm，适配常规的自动灌装生产线的卡瓶、送瓶工位尺寸，

　　无需对现有灌装线的工装夹具做大幅改造即可直接投产，提手的内孔尺寸预留了足够的握持空间，即使佩戴薄型劳保手套的生产线操作人员也能顺利抓取瓶身完成上下料操作。瓶身的壁厚分布做了针对性的梯度设计，受力较大的提手根部、瓶口螺纹区域、底部支撑区域壁厚控制在0.8-1mm，瓶身中部的展示区域壁厚控制在0.4-0.5mm，在保证整体结构强度满足跌落测试要求的前提下，尽可能降低单瓶的原料用量，控制生产成本，跌落测试中1.2米高度自由跌落至水泥地面，满瓶状态下不会出现开裂、渗漏问题，满足运输环节的抗冲击要求。针对液体倾倒时的回气问题，瓶口内侧做了微小的回气槽结构，倾倒过程中空气可以通过回气槽进入瓶内，避免液体出现断续喷溅的问题，提升用户使用体验，瓶身的肩部过渡区域采用大圆弧设计，倾倒结束后残留的液体可以顺着圆弧回流至瓶内，不会在瓶口处残留挂液，避免使用过程中瓶身外壁沾附液体造成污染。
