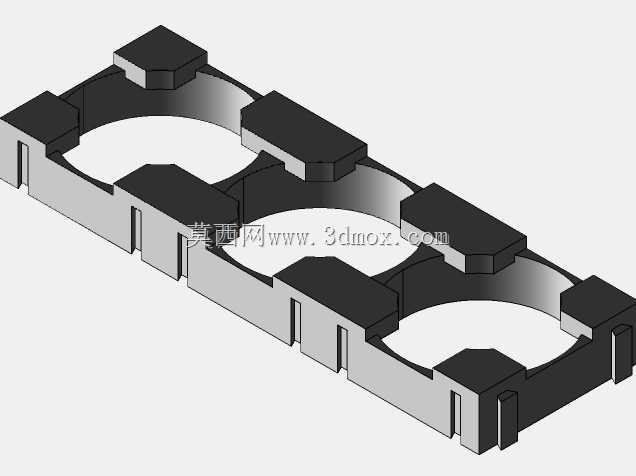

三槽位26650电芯固定承载支架结构

　　在便携储能、电动工具、低速代步车的电池包组装环节，电芯的径向限位与轴向防窜是结构设计中最基础也最核心的要求，这款三槽位的26650电芯支架，正是针对圆柱电芯成组需求开发的定位承载构件。不同于单颗电芯独立固定的零散结构，该支架采用一体化联排设计，可同时完成三颗26650规格圆柱电芯的径向定位，相邻电芯的间距经过严格校核，既预留了足够的散热间隙，避免电芯充放电过程中热量聚集引发的热失控风险，也控制了整体排布的空间占用，提升电池包内部的空间利用率。从结构细节来看，支架的每个电芯容纳槽都采用了半包围式的侧壁设计，侧壁上设置了多道纵向的限位凸筋，凸筋的凸起高度经过精确计算，既可以保证电芯装入后与槽壁之间形成适度的过盈配合，避免车辆颠簸、

　　设备移动过程中电芯出现径向晃动，又不会因为过盈量过大导致电芯外壁的绝缘层被刮擦破损，引发短路隐患。槽体上下端的限位挡边采用了分段式设计，而非整圈封闭结构，这种设计一方面可以在电芯装入时提供一定的形变余量，降低装配压入的阻力，提升产线装配的效率，另一方面也可以为电芯极耳的连接、采样线的走线预留足够的操作空间，避免支架结构干涉汇流排的焊接作业。在安装边界的设计上，支架的外侧壁设置了多个定位卡扣与连接凸台，既可以实现同规格支架之间的层叠拼接，快速扩展成多串多并的大容量电池组骨架，也可以通过凸台上的预留安装孔，使用螺丝将整个电芯组固定到电池包的外壳内部，抵抗使用过程中的冲击与振动载荷。支架的壁厚设计遵循了等强度原则，

　　在电芯重力承载的主要受力区域适当增加壁厚，提升结构的抗形变能力，而在非受力区域则做了适度的减薄处理，在保证整体结构强度满足GB/T 31484、GB/T 31485等动力电池相关测试标准要求的前提下，尽可能降低支架自身的重量，减少电池包的非能量承载重量占比，提升整体能量密度。不同于部分采用全包覆设计的电芯支架，这款支架的槽体之间预留了连通的散热通道，电芯工作过程中产生的热量可以通过槽间空隙形成空气对流，配合电池包内部的散热结构，快速将电芯温度控制在合理工作区间，避免高温环境下电芯循环寿命的快速衰减。在实际选型应用中，这款支架适配所有标准直径26mm、长度65mm的26650规格圆柱电芯，无论是磷酸铁锂材质还是三元锂材质的电芯，

　　都可以通过该支架完成成组定位，可广泛应用于户外便携储能电源、工业电动工具、低速电动两轮车、小型UPS不间断电源等产品的电池包结构中。设计过程中，工程师针对支架的装配公差做了多轮迭代优化，槽体内径的公差带控制在±0.1mm范围内，既可以兼容不同厂商生产的26650电芯的外径公差，不会出现电芯无法装入或者装入后旷量过大的问题，也保证了多支架拼接时的位置度精度，避免层叠安装时出现槽位错位导致电芯无法顺利插入的问题。支架的边角位置全部做了圆角过渡处理，没有尖锐的棱角，一方面可以避免装配过程中划伤操作人员的手部，提升装配作业的安全性，另一方面也可以避免尖锐边角在振动过程中刺破电芯的绝缘膜或者电池包内部的线束绝缘层，降低电池包的故障风险。从结构受力的角度分析，电芯装入支架后，整体的载荷会通过侧壁的凸筋均匀传递到支架的主体结构上，再通过外侧的安装凸台传递到电池包壳体，不会出现局部应力集中导致支架开裂的问题，经过振动测试、冲击测试、跌落测试的多轮验证，该支架在常规使用工况下的结构可靠性完全满足设计要求，不会出现电芯移位、支架断裂等失效问题。
