经典影视形象钢铁巨人实体化结构设计

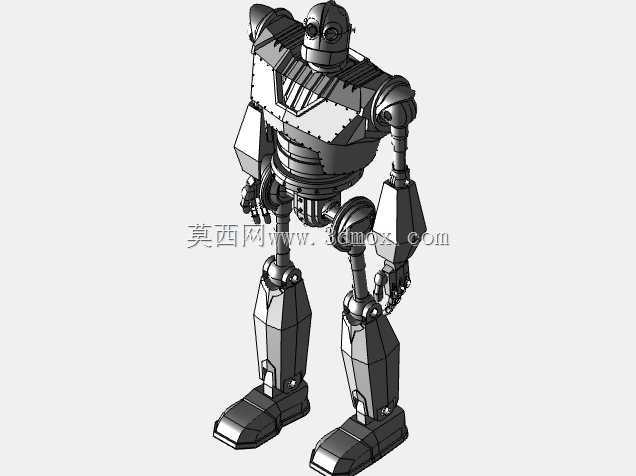

　　做这个结构的初衷，是之前帮潮玩手办开发团队做可动玩偶结构验证时，需要一个辨识度足够高的大尺寸机甲原型来验证关节承重与外观还原度的平衡方案，最终选定了大众认知度极高的钢铁巨人形象作为建模载体。整个建模过程没有直接扫描现成手办，而是逐帧拉取影视片段里的不同角度镜头，先搭出整体的比例骨架：总高控制在380mm左右，肩宽190mm，躯干厚度120mm，这个尺寸边界是为了适配常规FDM3D打印机的220220250mm成型仓，拆分后所有零件都不需要额外拼接支撑就能直接打印，同时也能匹配1:12比例的可动人偶搭配场景。

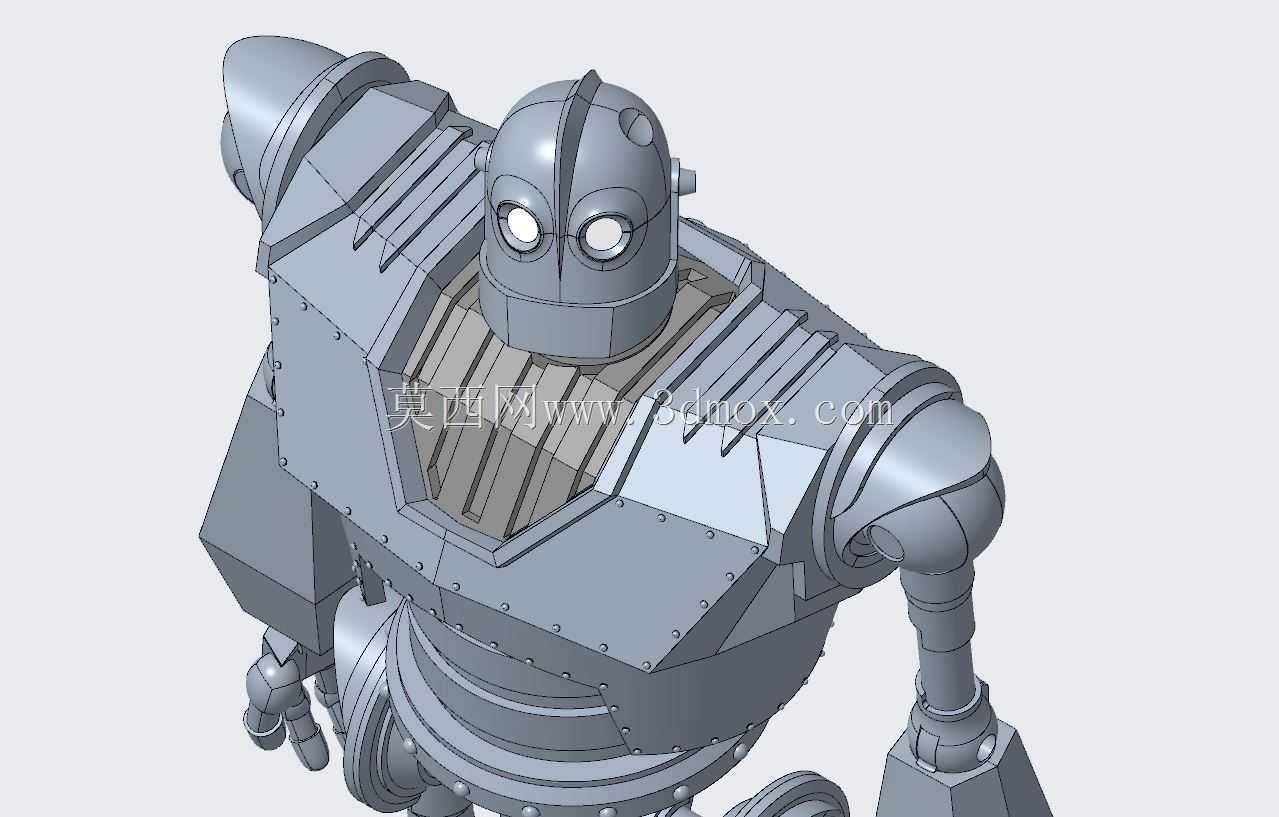

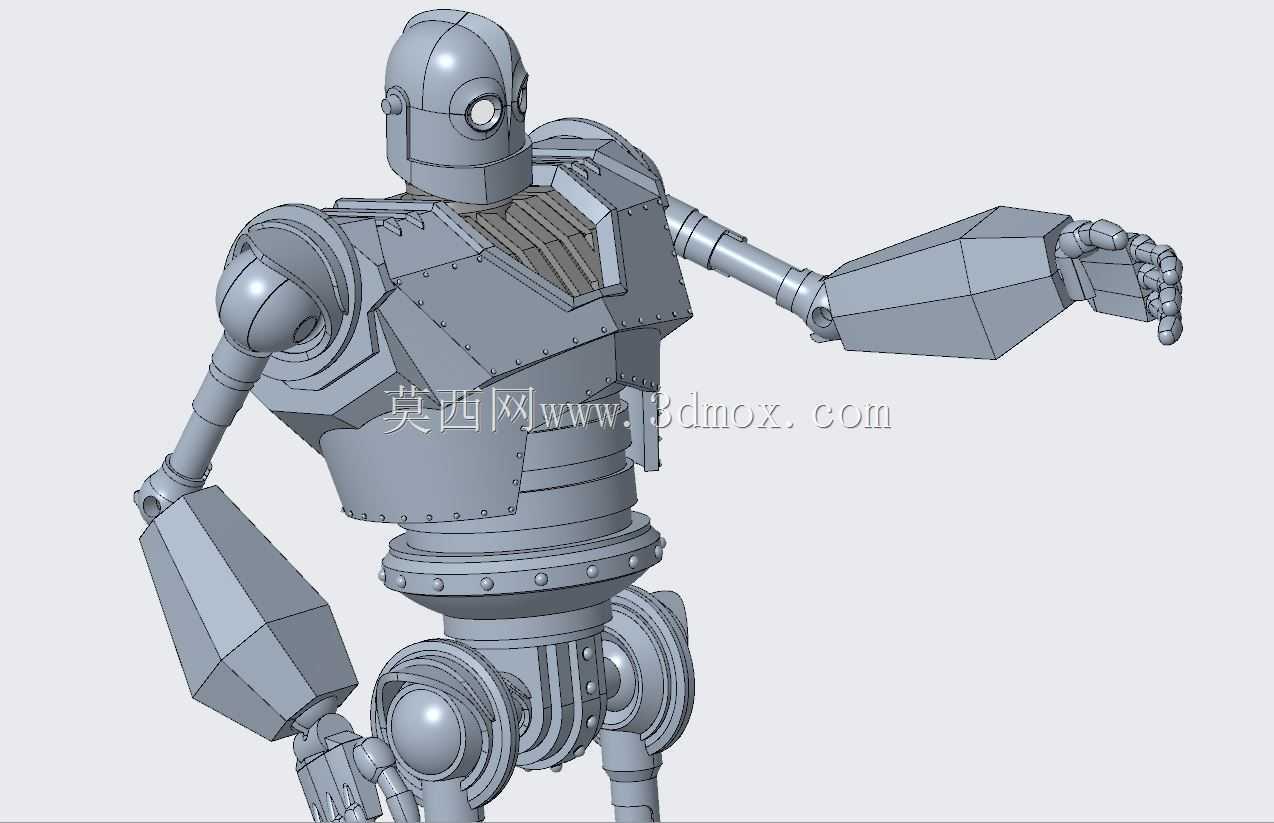

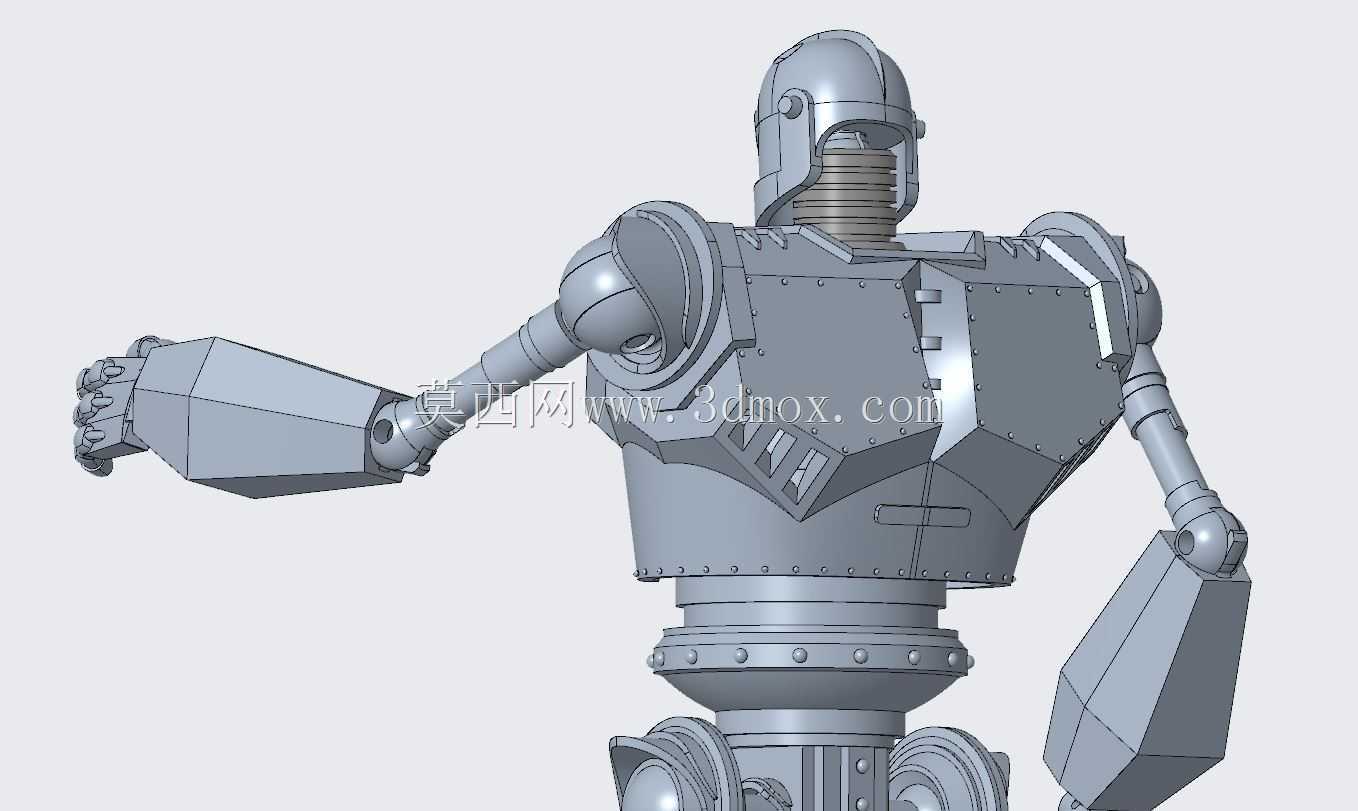

　　结构设计上最先处理的是躯干部分的分件，影视里巨人的胸甲是多块铆接装甲叠层结构，建模时没有做成一体化外壳，而是把每一块装甲片都做了0.3mm的装配间隙，预留出后期做旧化涂装时的渗线空间，颈部关节采用了双段球头结构，上下俯仰角度能达到35度，左右转动角度45度，足够还原原作里低头注视主角的经典姿态，球头的阻尼做了过盈0.1mm的设计，不需要额外加阻尼脂就能保持任意姿态不松垮。肩部是整个结构里承重要求最高的部分，因为整只手臂的重量接近总重的32%，如果用常规单球头关节很容易出现垂臂问题，所以这里采用了嵌套式的卡榫加转轴结构，外摆内收的角度范围控制在25度，大臂抬升角度最大能到70度，完全满足常规展示姿态的需求，同时在肩关节内部预留了2mm的走线孔，如果后期要加LED眼灯的话，线材可以直接从肩关节穿到躯干内部的电池仓，不需要在外观面上额外开孔破坏装甲完整性。

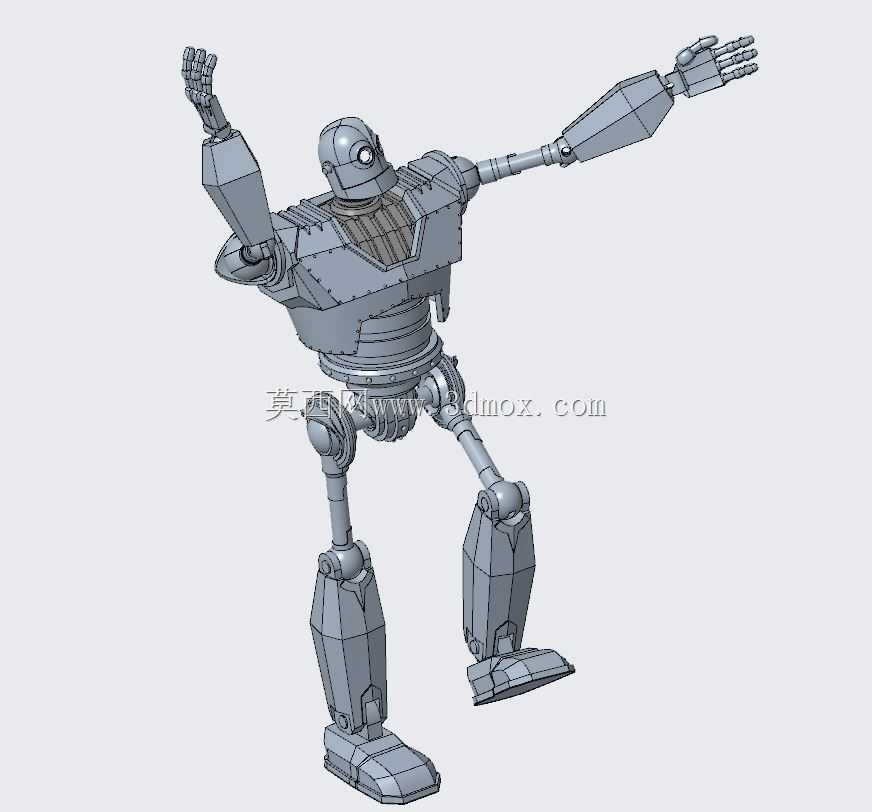

　　手臂部分的分件参考了工业机械臂的层级逻辑，大臂、小臂都做了环形的装甲接缝，肘关节采用了单轴加限位块的设计，弯曲角度最大能到110度，不会因为过度弯折导致装甲片互相干涉，手部做了可动指节，每根手指有两个活动关节，能实现抓握小物件的姿态，指节的转轴用0.8mm的金属销作为连接件，比纯塑料转轴的耐磨度高4倍以上，反复调整姿态也不会出现松脱断裂的问题。腰部做了360度转动的转轴结构，同时加了12个均匀分布的定位卡槽，每转动30度就有一个卡位，转起来有清晰的段落感，不会因为轻微触碰就改变朝向。腿部结构因为要支撑整个上半身的重量，所以髋关节做了双支撑轴设计，前后摆动角度30度，左右侧摆角度15度，膝关节的弯曲角度最大90度，能实现站姿、微蹲两种展示姿态，脚底板做了10mm的加厚处理，内部预埋了30g的配重块，降低整体重心，就算摆大角度的手臂姿态也不会出现倾倒问题。

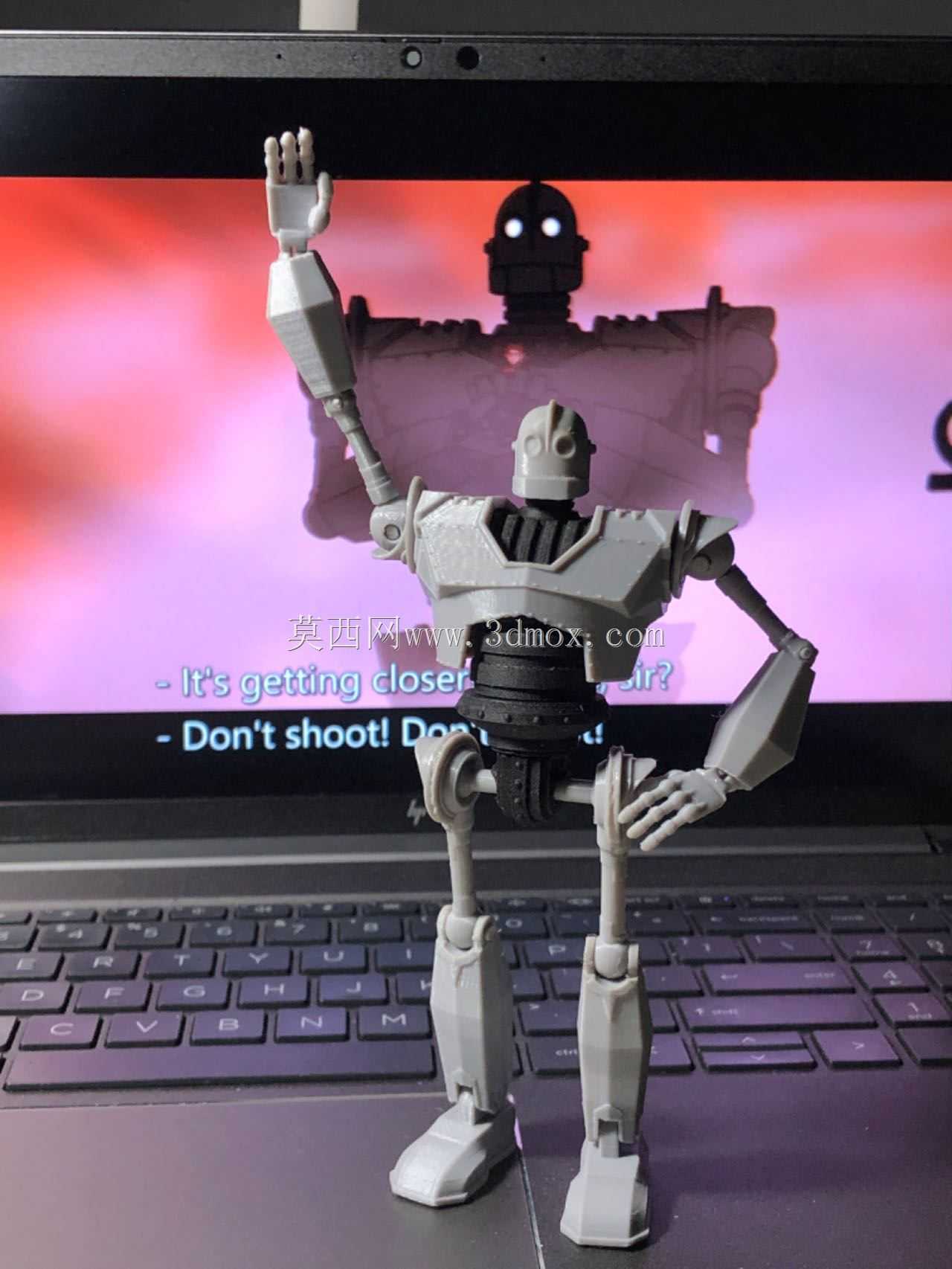

　　实际应用场景里，这个模型既可以作为3D打印爱好者的制作素材，拆分后的零件不需要额外做支撑处理，打印完成后简单打磨就能拼装，也可以作为潮玩手办开发的原型参考，所有关节的公差都是按照量产注塑件的标准预留的，拔模斜度统一做了1.5度，不需要二次修改就能直接开模生产。建模过程中特意规避了很多同人建模常犯的比例失调问题，比如原作里巨人的头部占比是总高的1/7，肩宽是头宽的2.3倍，这些比例细节都严格对照影视镜头做了校准，不会出现Q版化或者比例失真的问题。装甲表面的铆钉细节没有用贴图代替，全部做了实体凸起，凸起高度0.2mm，直径0.8mm，不管是打印还是注塑都能清晰呈现细节，不会因为细节太浅导致后期涂装时被覆盖。整个模型的装配全部采用卡扣加少量胶水辅助的方式，不需要额外的螺丝紧固件，普通爱好者在家就能完成组装，所有配合面的公差都控制在0.1mm以内，拼装后不会出现明显的缝隙，也不会因为公差太紧导致装不进去。在做结构校验的时候，特意做了重心模拟测试，当手臂向前伸展到最大角度时，整体重心依然落在脚底板的支撑范围内，不需要额外加透明支架就能稳定站立，这一点比很多同类型的机甲模型要实用很多，很多同类模型为了追求大角度可动，牺牲了站立稳定性，必须搭配支架才能展示，放在桌面展示的时候很影响整体观感。另外在躯干的背部预留了一个10*15mm的可拆卸盖板，后期如果要加发声模块或者更大容量的电池，只需要拆开盖板就能更换，不需要破坏整体结构，这个设计是参考了量产玩具的维修便利性思路，就算是新手改装也不会弄坏零件。
