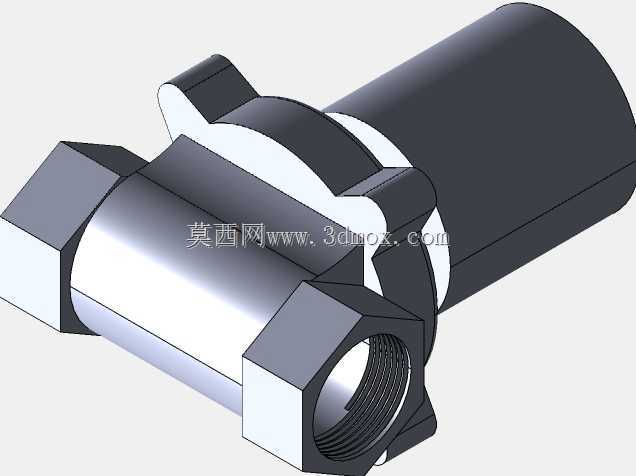

20NB内螺纹二位二通电磁阀阀体结构

　　该结构对应公称通径20mm的常闭型直动式电磁阀本体，在压缩空气控制、低压给排水、小型液压站、自动化流体管路中承担通断切换职能，依靠电磁线圈得电产生的电磁吸力提升内部密封阀芯，失电后弹簧复位切断通路，无需人工手动操作，可直接接入PLC开关量输出回路实现远程自动控制。阀体两端加工G1/2标准内螺纹接口，螺纹段完整绘制出牙型轮廓，可直接与同规格外螺纹管路接头旋合装配，接口端面预留密封垫圈安装沉台，装配时搭配聚四氟乙烯生料带或丁腈橡胶密封圈即可实现端面与螺纹双重密封，适配0~1.0MPa工作压力的水、压缩空气、低粘度矿物油等常规介质。外形布局采用中部六角夹持台+两端同轴接口的经典电磁阀构型，中部外伸的六角棱边为管路安装时的扳手受力位，

　　使用活动扳手或开口扳手卡持该部位即可完成阀体与管路的旋紧作业，避免安装扭矩直接作用在电磁线圈外壳上造成线圈壳体变形、内部漆包线损伤；阀体上部圆柱段为电磁驱动组件的安装基座，预留的同轴止口与线圈骨架内孔精准配合，侧面凸台用于定位线圈锁紧卡簧，保证动铁芯与阀体内部阀座的同轴度，避免阀芯卡滞。建模过程中优先还原了装配干涉边界：两端螺纹接口的有效旋合长度按GB/T 7307管螺纹标准取值，中部六角台对边尺寸匹配24mm标准开口扳手，上部线圈安装位的外径、轴向高度完全适配市面通用20通径电磁阀线圈规格，设备选型时可直接将该模型导入整机管路布局，校验阀体与周边机架、其他阀件的安装间隙，无需额外测量实物尺寸。阀体内部流道采用直通式等径设计，

　　介质流向无突变折角，流通阻力小，不易在流道内积存杂质，前端管路搭配40目滤网即可有效避免颗粒杂质卡伤密封面；两端接口的同轴度公差在建模时按IT7级装配精度约束，装配后管路无附加剪切应力，长期通断工作不会出现螺纹连接处渗漏问题。在自动化生产线的气路控制场景中，该阀通常安装在气源处理三联件下游，控制气缸、气动夹具的供气通断；在给排水系统中可作为小型水路的自动开关，配合液位传感器实现水箱自动补水；在小型液压站中可控制低压润滑油路的通断。结构设计上省略了非必要的复杂曲面，所有棱边均做了0.5mm铸造圆角，既符合金属压铸阀体的工艺要求，避免压铸时应力集中产生开裂，也方便后续三维出工程图时直接标注形位公差、粗糙度要求，内螺纹、密封面、线圈配合止口的关键尺寸都做了参数化关联，修改公称通径参数即可快速衍生15NB、25NB等同系列规格阀体，大幅提升同类型流体控制元件的设计效率。
