呼吸机面罩适配文丘里阀结构设计

　　在呼吸支持类医疗设备的配套组件中，文丘里阀是实现空氧混合、流量精准调控的核心功能件，直接关联呼吸机面罩端的供气压力、氧浓度稳定性，最终影响患者的通气支持效果。这款适配呼吸机面罩的文丘里阀，在结构设计阶段优先考虑了临床使用场景的实际约束：面罩端的供气通路需要在狭小的安装空间内完成气流的引射、混合与稳压，同时还要兼顾家用、急诊转运等场景下的组件抗损性能，避免因轻微磕碰、管路拉扯导致结构失效。

　　从功能实现逻辑来看，该阀件依托文丘里效应完成气流调控：高压氧气从侧部接口进入收缩段流道时形成高速射流，在引流腔形成负压卷吸周边空气，经过混合段的紊流整合后，从输出端向面罩输送设定浓度的混合气体。设计过程中针对早期试制阶段暴露的问题做了针对性优化：最初的薄壁结构在3D打印试制时，因流道拐角处的应力集中出现打印层间开裂，后续调整时在流道外壁增设了环形加强肋，同时整体提升了壳体壁厚，在不显著增加组件重量的前提下，大幅提升了结构刚性，既满足3D打印快速试制的工艺要求，也能适配后续小批量注塑生产的壁厚均匀性要求，避免注塑过程中出现缩痕、翘曲缺陷。

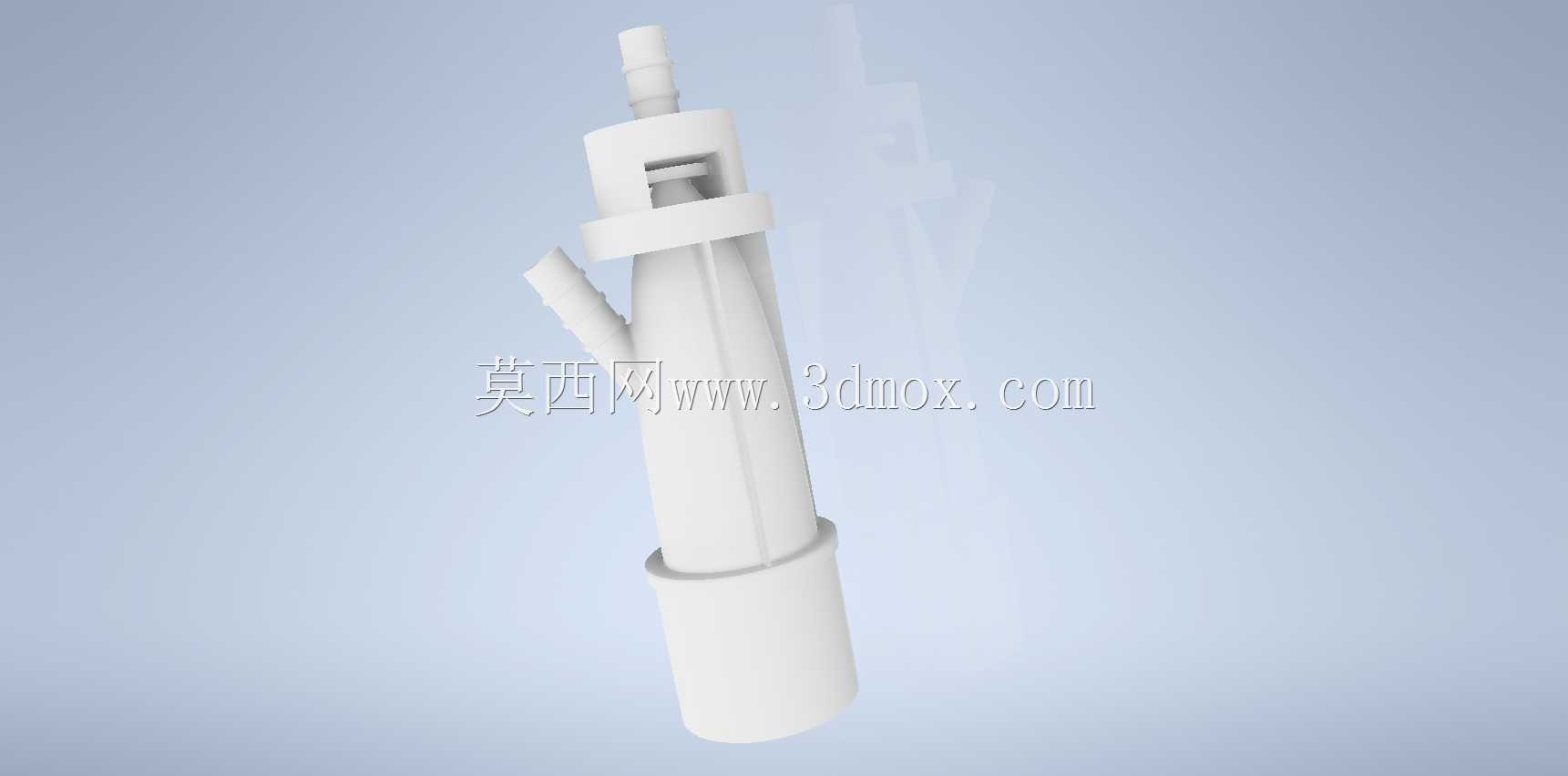

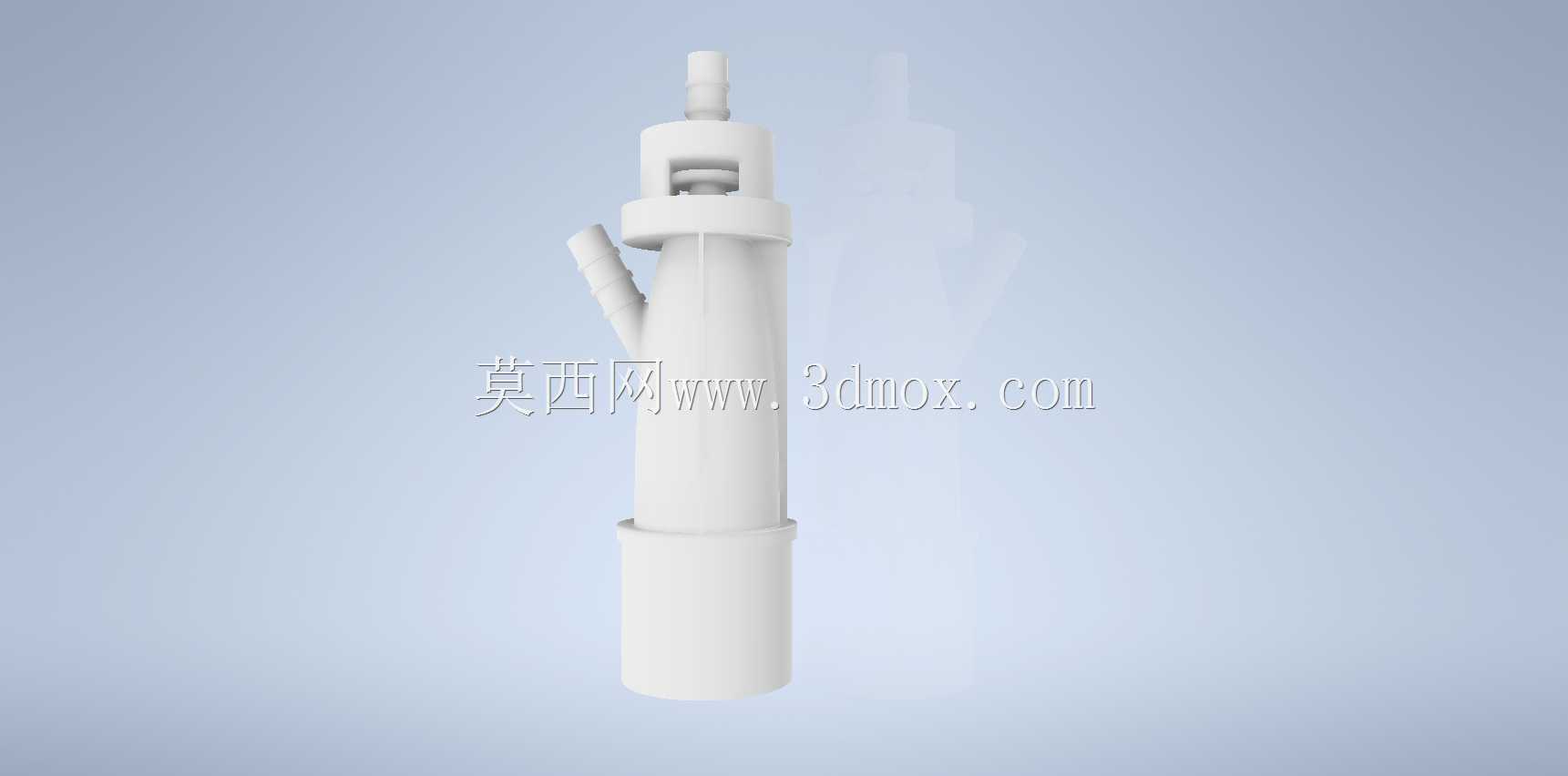

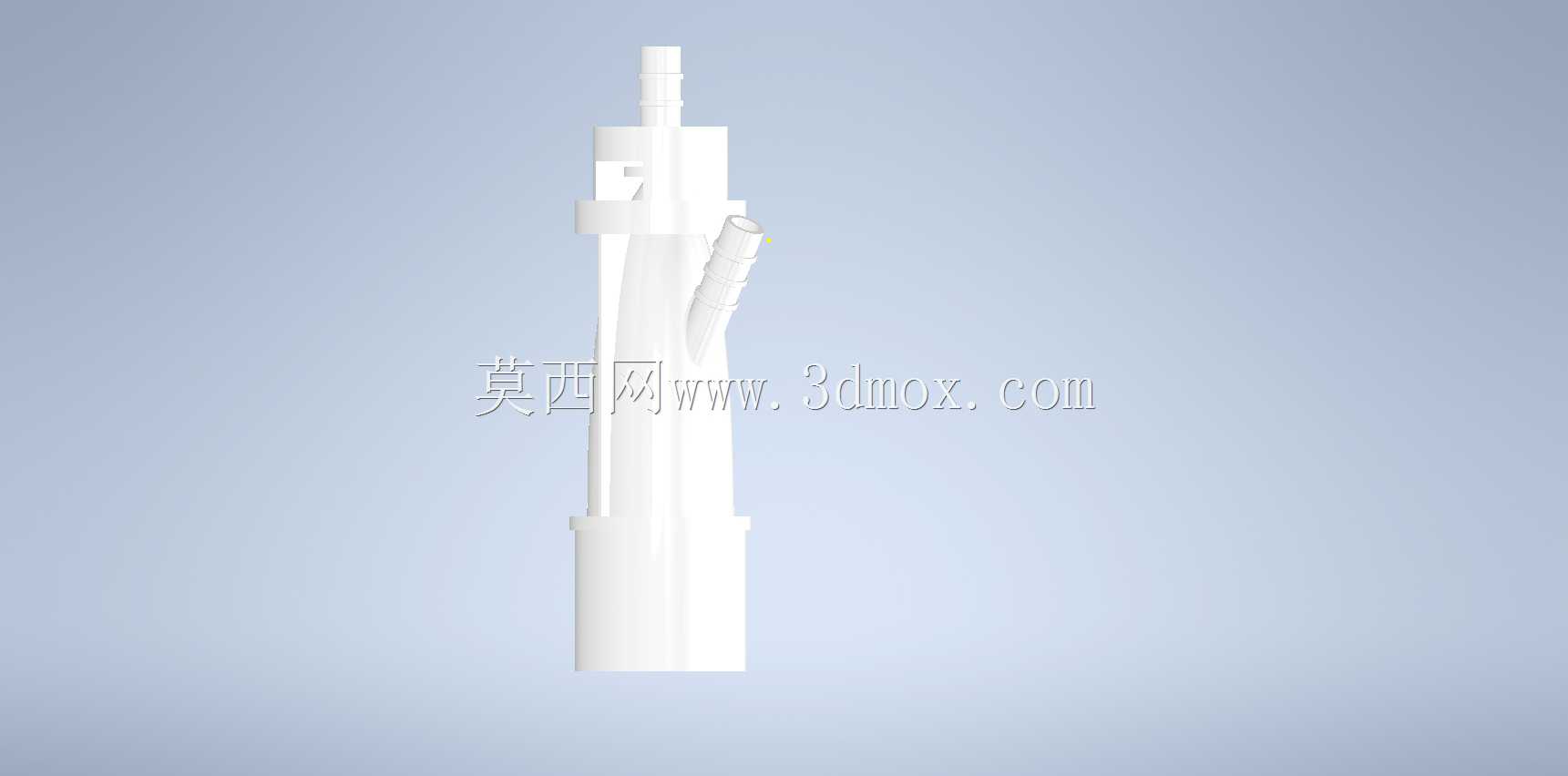

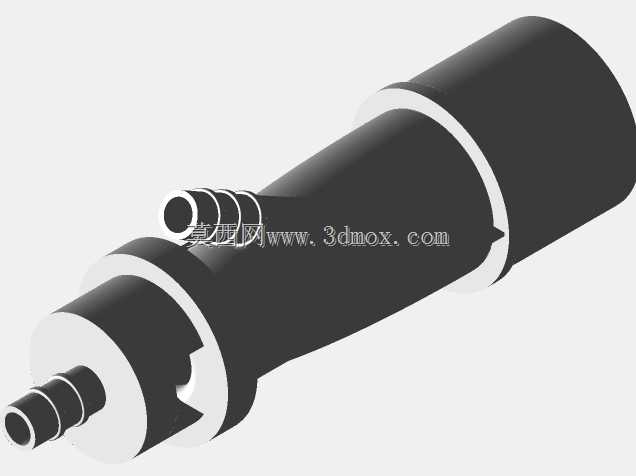

　　安装边界层面，该阀件两端采用阶梯式宝塔接头结构，可适配不同内径的标准呼吸管路，接头处的环形凸棱能提升管路套接后的拉脱力，避免通气过程中管路意外脱落；侧部的氧气输入接口同样采用通用宝塔结构，可直接匹配临床常用的氧气管路规格，无需额外转接头。整体外形采用同轴柱体加侧向导流的布局，轴向长度控制在适配面罩支架安装位的范围内，不会因阀件突出过多导致面罩佩戴时出现压脸、移位问题，外壁的加强肋沿轴向均匀分布，既做结构加强，也能在安装拆卸时提供防滑握持位，方便医护人员或使用者快速拆装更换。

　　流道设计上，收缩段的锥角、喉道直径、扩散段的长度比例都经过反复校核，确保在常规氧源压力下，引射的空气量能达到临床常用的氧浓度调节范围，同时将气流噪声控制在可接受区间，避免高流速气流产生的啸叫影响患者休息。混合段内壁做了平滑过渡处理，没有突兀的台阶或锐角，减少气流阻力的同时，也避免流道内出现冷凝水积存的死角，降低院感风险。阀件整体没有活动阀芯结构，属于固定式文丘里阀，依靠固定流道比例实现恒定的空氧混合比，相比带调节结构的阀件，故障率更低，消毒清洁更方便，适合一次性使用或短周期重复使用的场景。

　　在实际临床适配中，该阀件可直接对接主流规格的无创呼吸机面罩，无需对原有面罩结构做改造，安装后阀件的重心落在面罩管路的轴线上，不会因偏心重量导致面罩佩戴时出现偏斜漏气。针对3D打印场景的适配设计，让该结构可快速完成小批量定制化生产，针对不同患者的特殊通气需求，可快速调整喉道尺寸来匹配不同的流量与氧浓度参数，无需开模即可完成样件制作，大幅缩短定制配件的交付周期。结构上的加强设计也让打印完成的样件能满足临床测试的强度要求，在反复拆装、管路拉扯的测试中，没有出现结构开裂、接头断裂的问题，流道的气密性也能满足呼吸回路的压力要求，不会出现漏气导致的氧浓度不准、通气压力不足问题。
