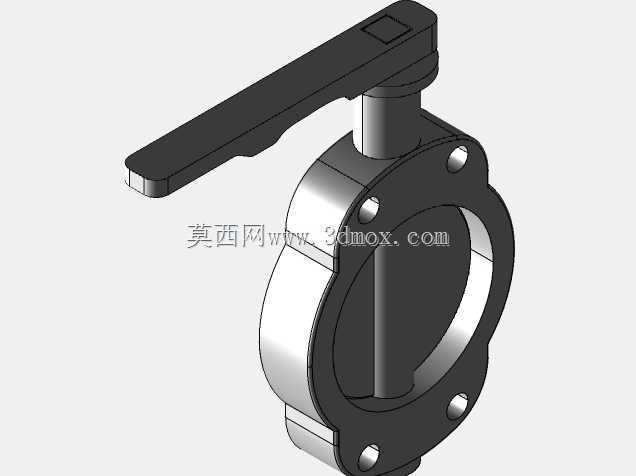

手柄式对夹蝶阀三维结构设计

　　这款手柄驱动的对夹式蝶阀，是民用给排水、暖通循环水、低压化工流体输送管路里极为常见的截断与调节类部件，日常在楼宇消防支管、中央空调水系统、小型工艺装置的流体管路上随处可见，核心作用是通过阀板的90度回转，实现管路通断控制，也可在小开度区间完成粗略的流量调节，适配公称通径6英寸的管路规格，适配的公称压力等级覆盖常规低压流体输送场景，工作温度区间匹配常规水、油品、弱腐蚀性流体的输送要求。从结构设计逻辑来看，这款蝶阀采用对夹式安装结构，阀体本身不带法兰凸缘，安装时直接夹在管路两端的配对法兰之间，依靠穿装的法兰螺栓完成整体固定，相比法兰式蝶阀，整体结构长度更短，重量更轻，安装占用的轴向空间更小，非常适合管路排布紧凑、安装空间受限的场景。

　　阀体采用薄型对称式结构，周向均匀分布四个螺栓过孔，安装时需要注意与配对法兰的螺栓孔位对中，避免螺栓偏斜导致密封面受力不均。驱动部分采用杠杆式手柄结构，手柄直接与阀杆上端连接，无需额外的减速机构，操作人员扳动手柄即可带动阀杆回转，手柄上配套有限位卡位结构，可在阀板全开、全关位置实现锁止，避免管路流体冲击导致阀板自行回转，也可根据实际调节需求卡在中间开度位置，实现流量的粗略调节。密封结构采用阀体周向包覆的橡胶密封座，阀板回转时密封面与橡胶座紧密贴合实现截断密封，这种软密封结构的密封性能较好，在低压工况下可实现零泄漏，同时密封座的更换维护也较为便捷，无需将整个阀体从管路上拆下即可完成密封件更换。阀杆与阀体之间设置有轴套与密封填料，

　　既可以降低阀杆回转的摩擦阻力，也可避免管路内的流体从阀杆配合间隙向外泄漏，阀杆与阀板采用扁方配合的连接结构，传动扭矩传递直接，无多余的连接间隙，扳动手柄时阀板的动作响应及时，无空行程。从安装边界来看，这款蝶阀的结构长度符合对夹蝶阀的标准尺寸要求，安装时需要预留足够的手柄操作空间，确保手柄可以完成0到90度的全行程回转，不会被周边的管路、支架或其他设备部件干涉；阀体的外轮廓尺寸适配对应通径的标准配对法兰，安装时无需额外定制法兰配件，采用标准的法兰螺栓即可完成紧固。设计过程中重点考量了操作的便捷性，手柄长度经过扭矩匹配计算，操作人员无需借助额外的加力杆，仅靠手部力量即可完成带压工况下的启闭操作，同时手柄的握持部分做了加宽处理，

　　长时间操作也不会出现硌手的问题。阀板采用流线型对称结构，全开状态下阀板与管路轴线平行，流体通过的阻力极小，压损远小于同通径的截止阀、闸阀，适合对管路压损有要求的循环水系统；阀板的密封面做了圆弧过渡处理，回转过程中不会对橡胶密封座造成刮擦，有效延长密封件的使用寿命。在实际选型应用中，这类手柄蝶阀通常用于DN150及以下通径的低压管路，因为通径过大时，流体作用在阀板上的扭矩会大幅提升，手柄操作力会超出人力可承受的范围，此时就需要更换为蜗轮驱动或气动、电动驱动的结构。这款模型完整还原了蝶阀的所有装配关系，包括阀体、阀板、阀杆、手柄、密封座、轴套、限位卡件等所有零部件，各部件的配合间隙都按照实际工程公差进行了还原，可直接用于管路排布的干涉检查、设备装配模拟，也可作为阀门类产品设计的参考原型，帮助设计人员快速掌握对夹蝶阀的结构原理与安装尺寸要求，避免在管路设计时出现安装空间不足、操作干涉等常见问题。
