参数化卡扣压合方形外壳结构设计

项目分类:通用机械零部件 发布时间:2024-06-20 ID:756402
  • 参数化卡扣压合方形外壳结构设计

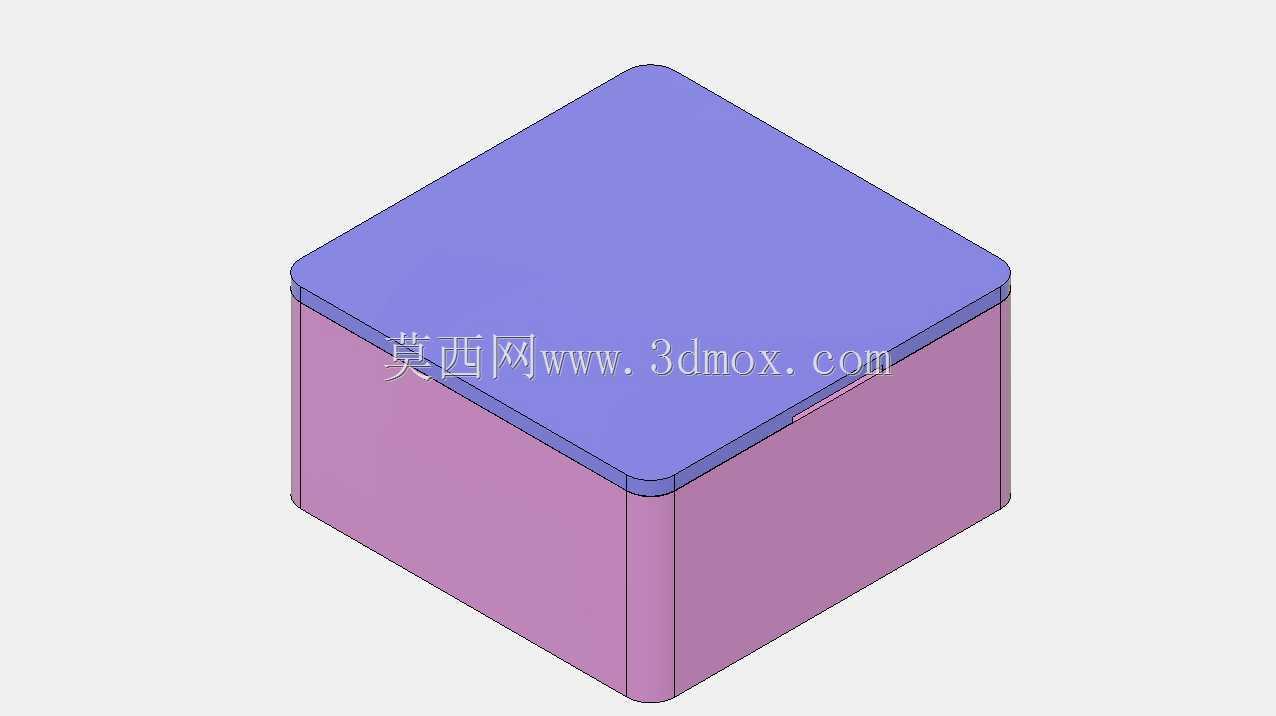

  日常做小型电子外设的结构封装时,卡扣式方形外壳是出镜率极高的一类结构件,这类外壳不用额外螺丝紧固件,靠自身结构的弹性形变完成装配,在小批量定制、消费电子小配件、LED面板配套封装场景里用得非常多。这次的参数化卡扣压合外壳,整体采用带圆角的方正腔体造型,上盖与下盒体的配合面做了整圈的压合止口,止口的配合间隙在建模时就做了适配常规注塑成型的公差预留,不会出现装配后晃量过大或者压合过紧拆不开的问题。

  做这类卡扣外壳最容易踩的坑,是卡扣的卡合量设置不合理,要么卡合量太小,受点外力就脱开,要么卡合量太大,装配时需要的按压力过大,甚至把卡扣掰断。这个结构在设计时把卡扣的悬臂长度、卡合斜面角度、卡合倒扣量都做了参数化关联,调整整体外形尺寸的时候,卡扣的核心参数会跟着等比例适配,不用每次改完外形再重新挨个调整卡扣特征,对于需要做同结构不同尺寸系列的外壳来说,能省非常多重复建模的时间。

  除了核心的卡扣压合结构,壳体侧壁还预留了两个对称的插槽,这个结构是专门为开盖操作设计的,日常维护需要拆开外壳的时候,不用硬撬配合面刮花壳体外观,只要把平口螺丝刀插入对应的插槽,轻轻施力就能让卡扣脱开,顺着施力方向就能把上盖取下来,既兼顾了装配后的连接可靠性,又考虑到了后期拆装维护的便利性。

  从安装边界来看,壳体的外轮廓做了统一的圆角处理,没有尖锐的棱角,不管是嵌入式安装在设备面板上,还是作为独立外置外壳使用,都不会因为锐角磕碰造成安装面刮损或者使用时的划伤风险。壳体的内部腔体是规整的方形空间,没有多余的加强筋凸台占位,留给内部元器件的布置空间非常充足,做PCB板安装、电池仓预留的时候,不用额外切除多余的结构特征,能直接根据内部元件的布局,在参数表里调整腔体的净深、壁厚参数,快速匹配不同的内部安装需求。

  在实际的工程应用里,这类参数化卡扣外壳的适配性非常强,小到LED驱动模块的封装、小型传感器的外置防护壳,大到桌面小型外设的壳体,只要调整对应的尺寸参数,就能快速生成符合需求的结构,不用从零开始搭建特征。建模时整个结构的壁厚做了均匀化处理,所有转角位置都留了适配注塑工艺的圆角,避免后续开模时出现应力集中、壁厚不均导致的缩痕问题,不管是做3D打印打样验证,还是直接开模做小批量量产,这个结构都能直接作为基础结构使用,不需要做太多的工艺调整。

  很多新手做卡扣外壳的时候,容易忽略卡扣的形变空间预留,要么卡扣旁边的侧壁做的太薄,装配时卡扣形变带着侧壁一起变形,导致卡合失效,要么侧壁太厚,卡扣的悬臂弹性不足,硬压就断。这个结构在设计时,卡扣位置的侧壁做了局部的厚度渐变,既保证了壳体整体的结构强度,又给卡扣预留了足够的弹性形变空间,压合的时候卡扣能顺畅向内形变滑入止口位置,到位后自动回弹卡紧,整个装配过程不需要太大的按压力,装配到位后会有清晰的卡合反馈,不用额外检查是否装到位。

  另外壳体上盖和下盒的配合面做了错位止口设计,装配后上下部分的配合面不会出现错位台阶,外观面的整体性很好,做表面处理比如喷塑、丝印的时候,不会因为配合错位影响外观效果。两个开盖插槽的位置做了内凹处理,不会突出壳体的外轮廓,不管是平放安装还是嵌入安装,插槽位置都不会和安装面产生干涉,同时插槽的深度刚好适配常规平口螺丝刀的插入深度,不会因为太浅螺丝刀滑脱,也不会因为太深破坏壳体的整体结构强度。
