六旋翼农用植保喷洒无人机结构

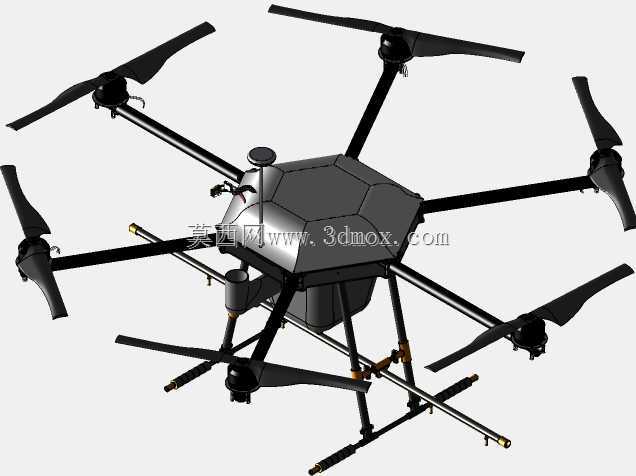

　　这套六旋翼农用植保无人机结构面向大田、果园、丘陵地块的低空作业场景，核心任务是完成药液喷洒、叶面肥喷施、病虫害防治以及作物维护。与固定翼巡检平台不同，多旋翼构型能够在小块田、不规则地块和果树行间低速悬停，作业路径可随田块边界灵活调整，不需要专用跑道，起降条件也更贴近农村实际场地。整机采用六轴分布，六条机臂从中央机身向外辐射，旋翼平面拉开后形成较大的有效喷幅。六旋翼的冗余特性在农业作业中比较关键，单套动力出现异常时，飞控仍有机会维持姿态并迫降，减少带药设备坠入农田或水渠的风险。机臂末端布置电机座和螺旋桨，桨叶上方与下方均保留气流通道，避免药箱、起落架和喷杆干扰下洗气流。旋翼产生的向下气流可以把雾滴压向作物冠层，

　　使药液不仅附着在叶片正面，也能进入叶片背面和茎秆附近，这是植保无人机区别于普通航拍机的重要设计点。中央机身采用多边形上盖和封闭式舱体布局，内部用于容纳飞控、电池、电调、泵组及管路接口。上盖轮廓做了分块折线处理，既提高薄板壳体的抗弯能力，也便于检修时按区域拆装。机身下方设置药箱，药箱外形与机身重心匹配，容量变化时药液重心尽量靠近整机几何中心，避免满药与半药状态下姿态控制差异过大。药箱周围预留加药口、液位观察位置、泵体安装位和管路走线空间，软管从机身下部沿机臂或喷杆走向布置，并用卡箍固定，防止飞行振动造成摩擦磨损。喷洒系统位于机身下方两侧，横向喷杆向机腹外侧伸展，喷嘴安装在喷杆端部或分段位置。喷杆长度不能简单追求最大喷幅，

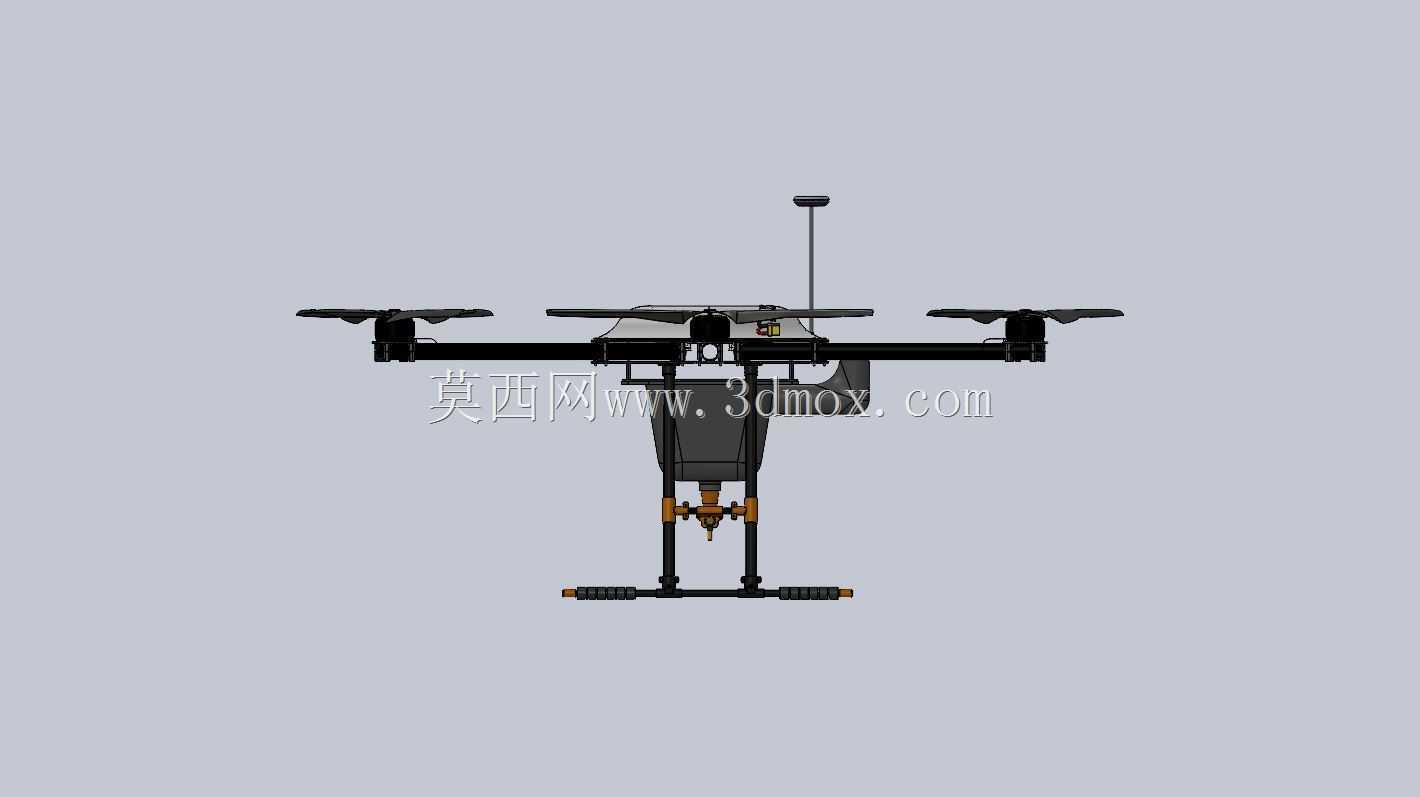

　　需要同时考虑旋翼下洗流场、雾滴漂移、相邻喷嘴重叠率以及起飞着陆时的碰撞边界。喷杆端部设有支撑和防护取向，靠近起落架的位置留出收放、绑扎和维护空间。管路连接点应避免位于电调、电池插头正下方，防止渗漏液体进入电气舱；泵体与机身之间宜设置减振垫，降低脉动压力引起的结构振动。起落架采用双侧支架形式，立杆和斜撑共同构成稳定支撑面，高度依据药箱最低点、喷杆最低点和摄像头或雷达附件的安装边界确定。落地时，机轮或脚撑接触地面后，药箱、喷嘴和喷杆都应保持安全离地间隙，防止田埂、泥地、杂草和软管拖拽造成损坏。支架横向跨距要覆盖整机着陆晃动范围，斜撑角度兼顾抗侧翻与减重，管件接头处是建模和加工时需要重点检查的位置。机臂与机身连接区域承担弯矩、

　　扭矩和振动载荷，设计时通常在根部设置加强座、夹紧块或折叠锁紧机构。若考虑运输收纳，机臂可采用折叠结构，但锁紧面必须有足够的接触面积和定位精度，臂展展开后不能出现明显间隙。电机座上的螺钉孔、走线孔和减重孔应避开高应力区，碳纤维管、铝合金夹座和塑料护罩之间的热膨胀差异也要在装配间隙中体现。从外形边界看，旋翼直径决定相邻桨尖安全间距，机臂长度、电机安装角和桨叶旋转范围需要一起校核；机身宽度受药箱和电池尺寸约束，高度则受起落架、舱体和顶部天线影响。顶部可见定位天线，安装位置应远离金属遮挡和电磁干扰，天线底座与机身上盖保持可靠固定。前部或下部可根据任务扩展视觉模块、测距模块或定高雷达，但附件不能遮挡喷头雾化区域，也不能增加明显的迎风阻力。结构建模时，应先建立旋翼旋转包络、机身重心、药箱容积和起落架支撑面，再细化机臂夹座、电机座、喷杆固定件和舱盖卡扣。重量分配要围绕电池、药液和机身主结构展开，满药状态的总重心应落在旋翼升力中心附近。维护性方面，电池仓、药箱、泵、喷嘴和飞控舱需要形成清晰的拆装路径，现场加药、换电、清洗管路和更换喷嘴都不应大量拆卸主体结构。整机细节还包括桨叶上方的电机锁紧结构、机臂上的线束固定点、机身侧面的散热间隙、喷杆末端的防撞余量以及起落架与喷杆之间的空间关系。这些结构共同保证无人机在田间低频、大载荷、强振动条件下持续作业，同时为后续改装不同容量药箱、不同喷嘴间距和不同导航附件留出接口。
