带有效载荷抛投机构的四旋翼飞行载具结构

　　这款四旋翼飞行载具的结构设计，核心围绕中小范围作业场景的实际需求展开，在常规航拍类四旋翼的基础上做了针对性的结构强化与功能拓展，可适配短距离物资投送、定点区域巡查、复杂地形环境下的轻量载荷输送等场景，尤其适合地面通行受阻的山地、滩涂、灾后临时作业区域使用，无需依赖地面通行条件即可完成点对点的轻量物资转运与目标区域抵近探查。

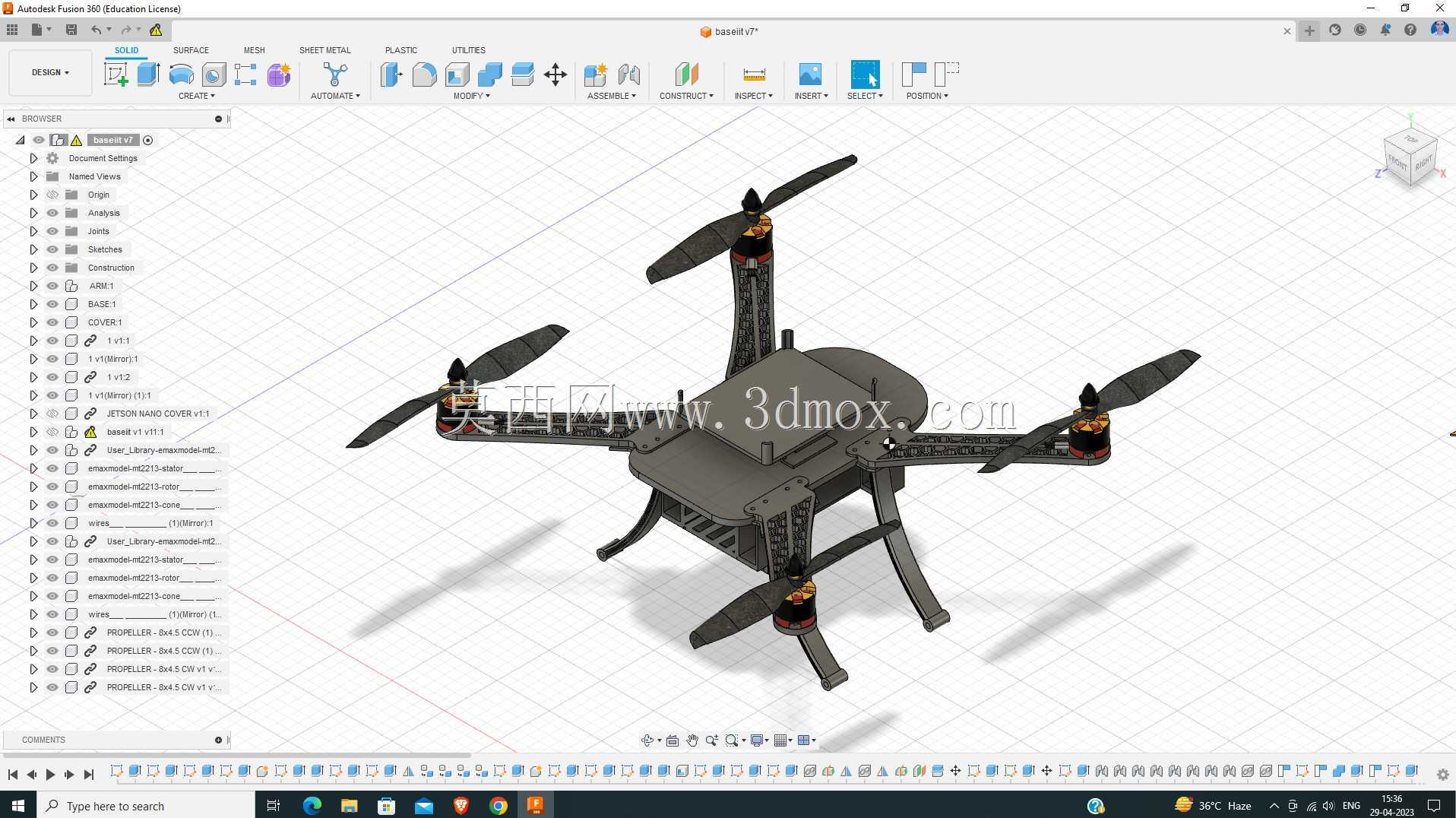

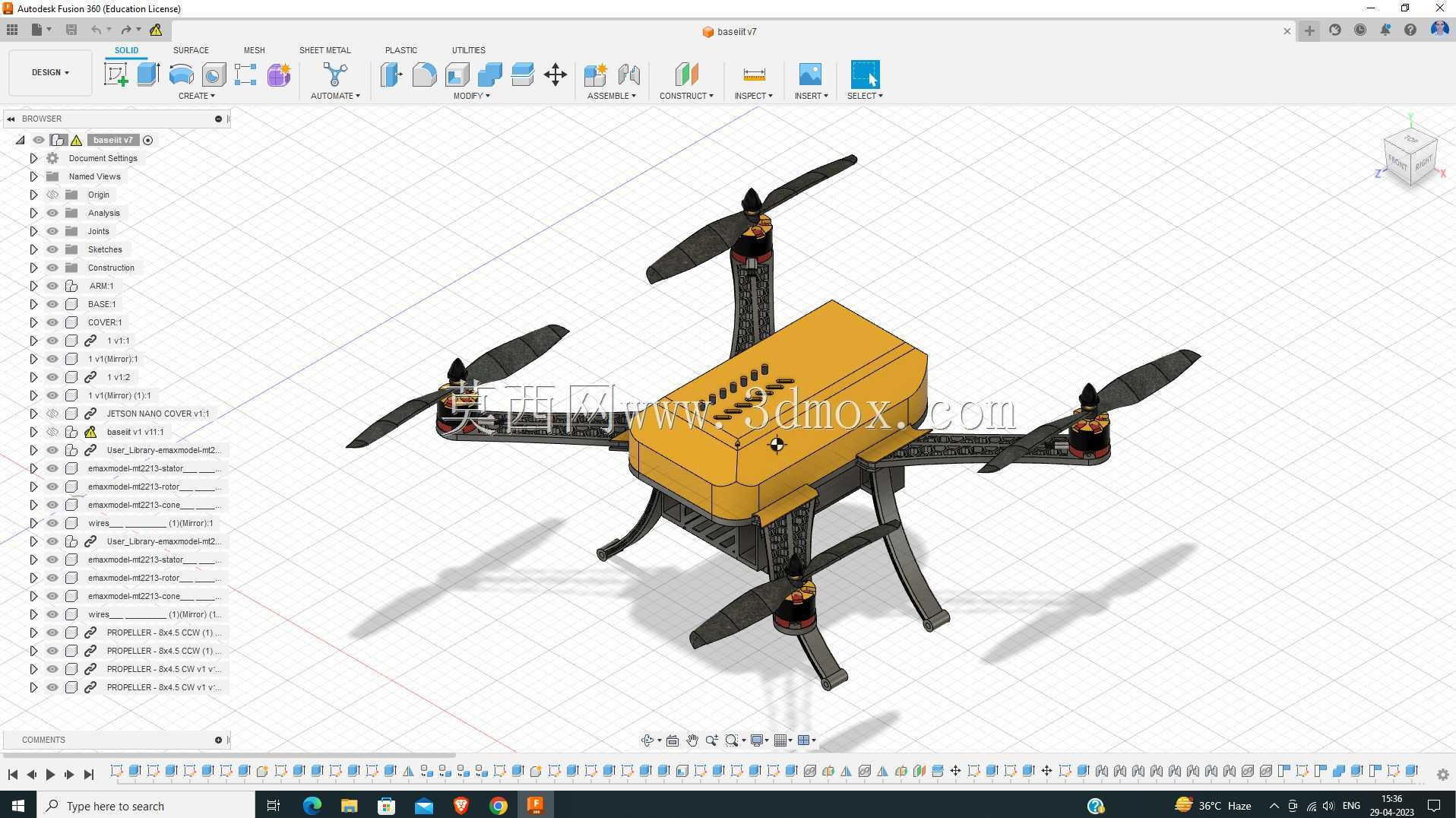

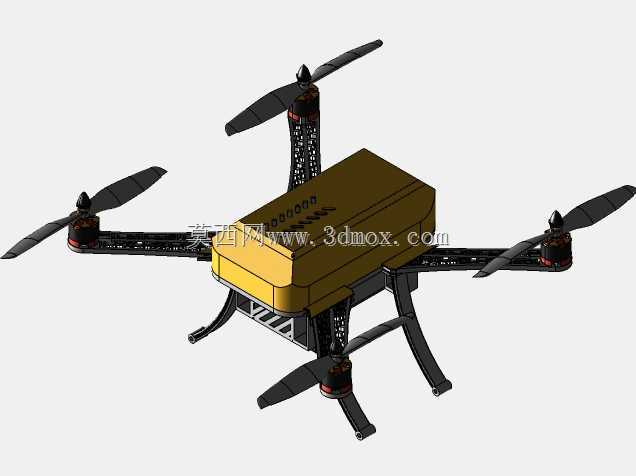

　　从结构布局来看，整机采用经典的X型旋翼排布，四个机臂从中心主机舱向外延伸，机臂采用镂空加筋的结构形式，在保证结构抗弯抗扭强度的前提下尽可能降低自身重量，避免无效载荷占用动力冗余。每个机臂末端集成动力安装位，预留了电机、电调的安装孔位与走线槽，旋翼采用两叶快拆式结构，日常收纳时可快速拆卸旋翼减少存放占用空间，作业前可快速完成组装调试。中心主机舱采用上下分舱的结构设计，上层舱体用于放置飞控、电池、导航通信模块，舱体做了封闭处理，可阻挡日常作业中的浮尘、零星溅水对内部电子元件的影响；下层预留有效载荷挂载空间，集成了可自动触发的抛投机构，可根据作业需求挂载不同类型的轻量载荷，到达指定位置后可远程触发机构完成载荷释放，无需整机降落即可完成投送动作，大幅提升作业效率，也能避免在复杂地形降落带来的整机倾覆、磕碰损坏风险。

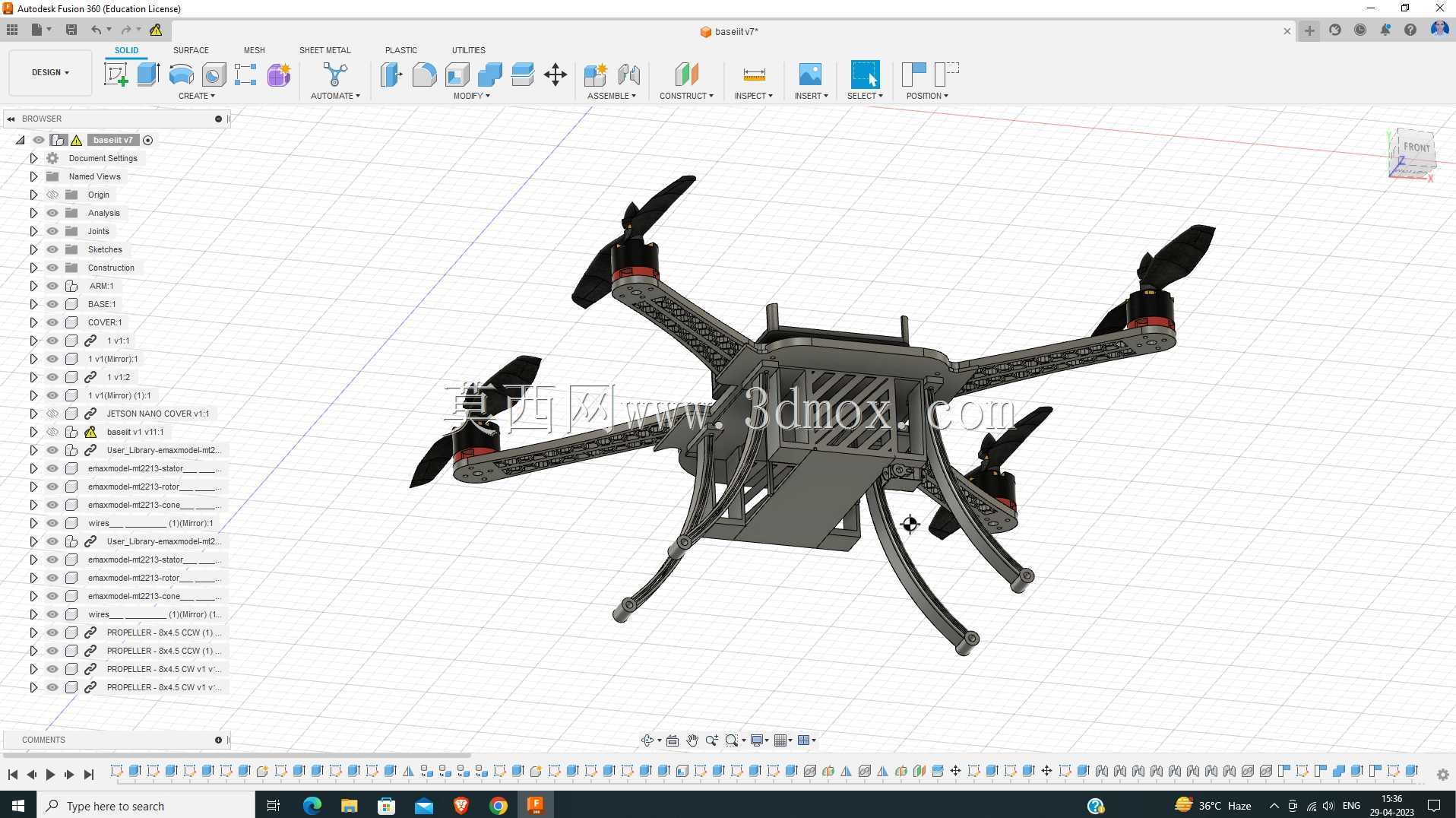

　　起落架采用高脚式一体化结构，从机臂与主机舱的连接位置向下延伸，支腿做了弧形过渡与加强筋设计，落地时可通过微小的结构形变吸收着陆冲击，同时较高的起落架高度给下层挂载的载荷留出了充足的离地间隙，避免载荷在起降过程中与地面发生剐蹭，也能在不平整的地面起降时保证主机舱处于相对水平的状态，降低起降阶段的姿态控制难度。

　　设计过程中重点平衡了结构强度与整机重量的匹配关系，通过有限元分析对机臂、起落架、主机舱连接位置的应力分布做了迭代优化，在应力集中的连接部位做了局部加厚与圆角过渡处理，避免长期飞行振动下出现结构疲劳开裂；非受力部位则做了镂空减材处理，尽可能把重量配额留给有效载荷与动力电池，提升整机的载荷携带能力与续航表现。动力匹配上围绕整机起飞重量做了推力冗余设计，单轴最大推力可满足单动力失效时的短时姿态维持需求，提升飞行过程中的安全冗余，应对突发的气流扰动、局部动力异常等状况时，可保证整机有足够的调整空间安全返航。

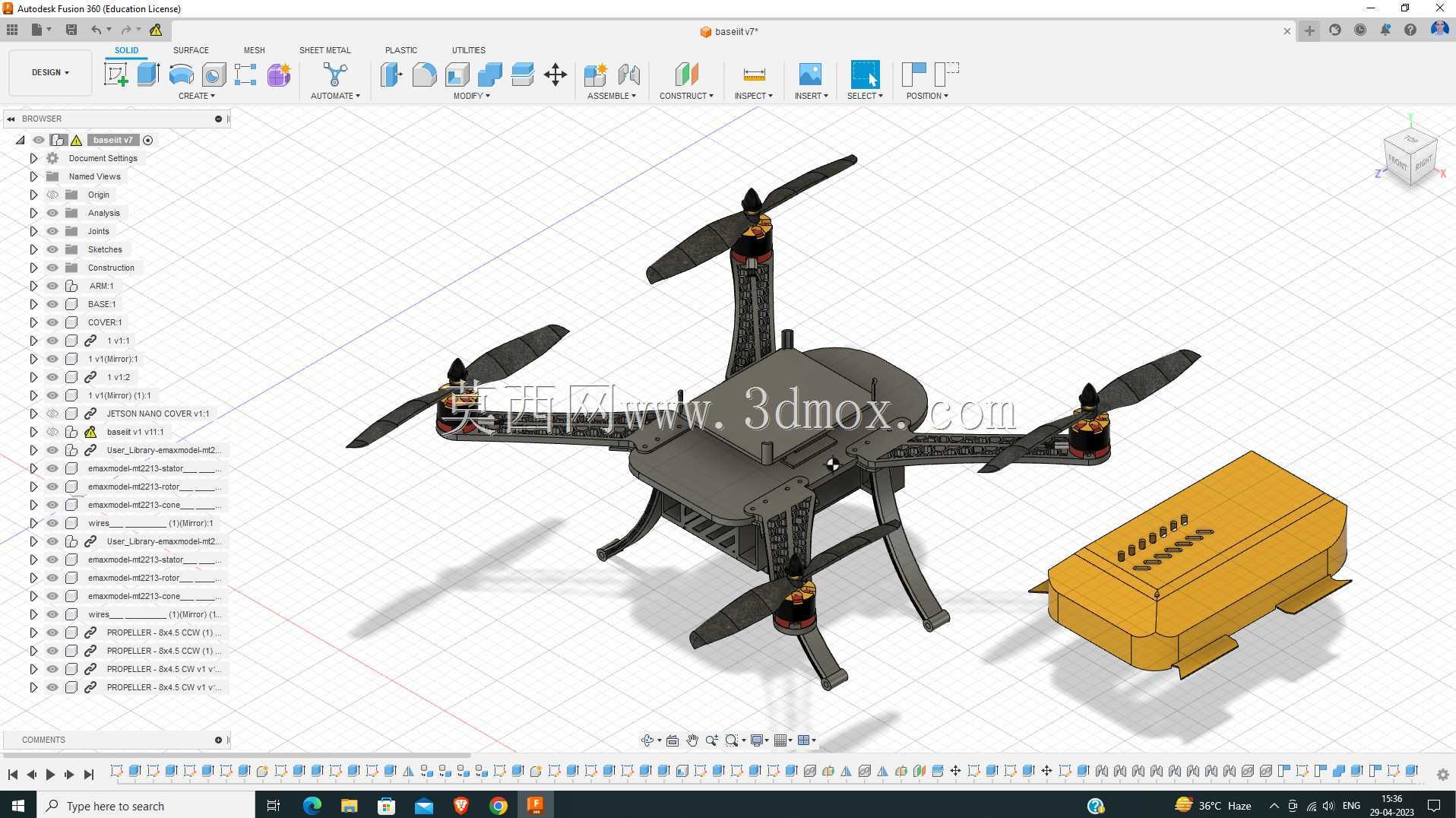

　　安装边界方面，机臂与中心舱采用快拆式连接结构，拆解后整机可收纳进常规尺寸的设备转运箱，单人即可完成携带与转场作业；各电子元件的安装位均预留了通用安装孔距，可适配市面上主流的飞控、电调、动力电池规格，无需额外做结构改装即可完成硬件组装调试。抛投机构的触发模块与飞控系统预留了通用通信接口，可直接接入主流飞控的通道控制，无需额外改装控制链路即可实现远程抛投操作。整机的重心设计严格控制在四个旋翼形成的升力中心正下方，挂载载荷后重心偏移量控制在合理范围内，避免飞行过程中出现额外的姿态修正功耗，保证飞行过程中的姿态稳定性，降低飞控的运算负荷。

　　在实际作业适配性上，该结构可根据不同的作业场景更换不同的挂载模块，除了基础的抛投载荷挂载外，也可更换摄像、气体检测等不同的任务模块，适配巡查、环境监测等不同的作业需求，结构本身的拓展性可覆盖多数民用轻量四旋翼的作业场景，无需重新设计机架结构即可通过更换挂载模块完成不同类型的作业任务。
