3D打印机X轴线性导轨改装滑座结构

　　这套结构围绕桌面级熔融沉积3D打印机的X轴运动系统展开，核心是把原有光轴或悬臂导向方式替换为微型线性导轨，并在滑块上集成挤出机、热端及调平传感器的安装接口。实际改装时，导轨沿X方向固定在机架横梁上，运动滑座承担喷头总成的承载与往复导向，打印过程中X轴电机通过同步带牵引滑座，在高速启停、频繁换向和逐层堆积工况下保持喷头轨迹稳定。

　　从设备用途看，该类结构主要服务于小型桌面FDM设备的精度升级。喷头在X方向需要长时间高频往复，若导向间隙偏大、悬臂刚性不足或热端重量引起偏摆，首层贴合、薄壁轮廓和小孔特征都会受到影响。采用线性导轨后，滚动体在轨道与滑块之间形成约束，侧向翻转和上下俯仰受到限制，喷头相对热床的位置更稳定，尤其适合高速打印、细喷嘴打印以及对尺寸一致性要求较高的样件制作。

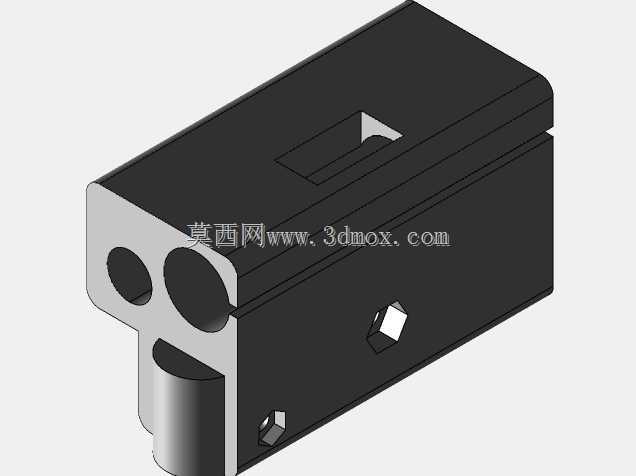

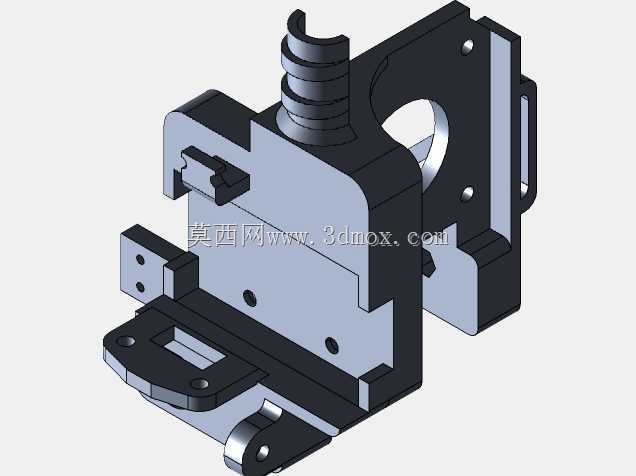

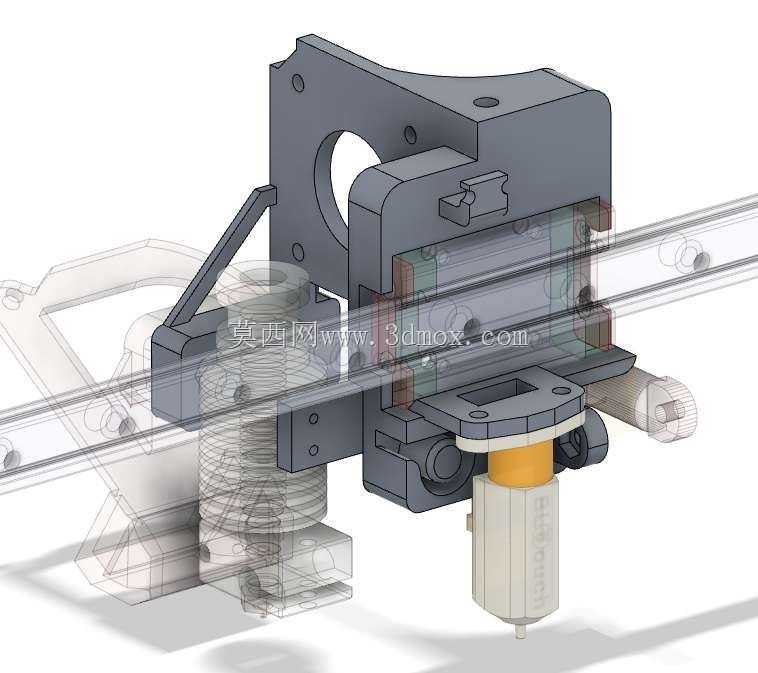

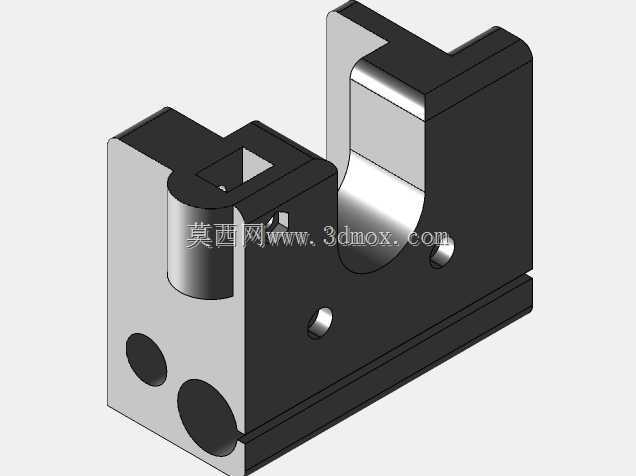

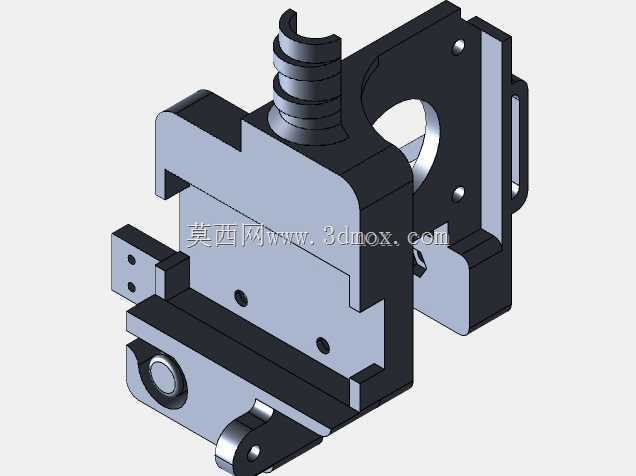

　　结构设计上，滑座并非单一板件，而是把导轨滑块连接面、挤出机固定面、热端散热通道、BL Touch传感器支架和皮带夹持位置整合在同一装配体中。滑块安装面需要与导轨方向保持平行，螺钉锁紧顺序也应遵循交替紧固原则，避免局部预紧不均造成滑块卡滞。热端位于滑座下部，挤出机动力部分布置在上方或侧上方，使进料路径尽量短，同时控制运动部分的质心靠近导轨中心。这样在加减速时，惯性力对滑块滚道产生的力矩更小，运动噪声和磨损也更可控。

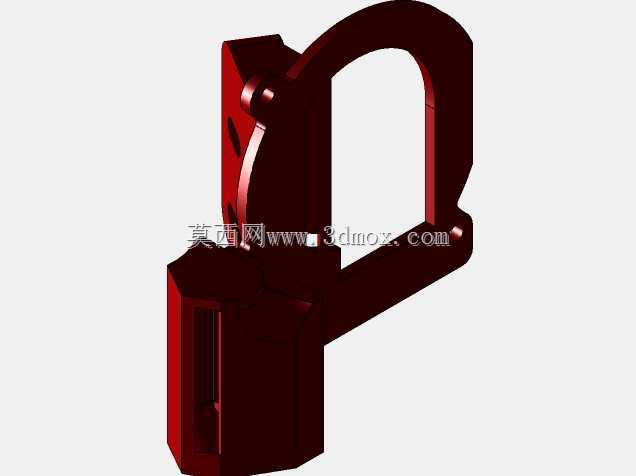

　　外形与安装边界方面，微型导轨宽度较窄，适合桌面打印机横梁空间受限的特点。滑座在X方向移动时，除了保证有效打印行程，还需在两端预留同步带轮、限位触发和线束弯折空间；Z方向则要核对热端喷嘴到热床的最低位置、散热片与机架的间隙，以及调平探针伸出后的探测范围。若设备采用BL Touch，探针与喷嘴的相对偏移量必须在固件中准确设置；不带调平传感器的版本则可取消相应支架，减少运动质量。

　　设计思路还体现在零件复用与维护性上。梯形螺母、螺钉、皮带固定件和部分标准件可沿用原机或通用规格，降低改装成本。滑座周围应保留拆装热端、清理喷嘴、更换喉管和调整皮带张力的操作空间，不能因紧凑布置而牺牲维护性。线缆与料管走向要随X轴往复弯曲，推荐使用柔性拖链或固定弯弧，避免线材拉扯传感器插头。

　　在工程建模时，需要重点检查导轨滑块的孔位、挤出机轮系间隙、热端圆柱面同轴关系以及探针缩回状态是否干涉。运动仿真中应关注滑座到达两端极限位置时，热端、风扇罩、线束接头和机架横梁之间的安全距离。对于结构工程师而言，这类模型的价值不只是外观装配，更在于把导向刚性、运动质量、传感器布置、维护空间和固件安装尺寸统一到一个可落地的改装方案中。
