赛车液压制动泵总成结构设计

　　这套制动泵结构主要面向摩托车、卡丁车及小型赛车的液压制动系统，属于制动回路中的压力发生与调节部件。实际装车时，它通常布置在车手手部或脚部操纵机构附近，一端通过杠杆与操纵手柄或踏板连接，另一端通过油管连通制动卡钳。车手施加的力经杠杆放大后推动泵内活塞，活塞压缩封闭油腔中的制动液，将机械输入转化为稳定的液压输出，再传递至卡钳活塞，推动摩擦片夹紧制动盘，完成减速或驻车动作。

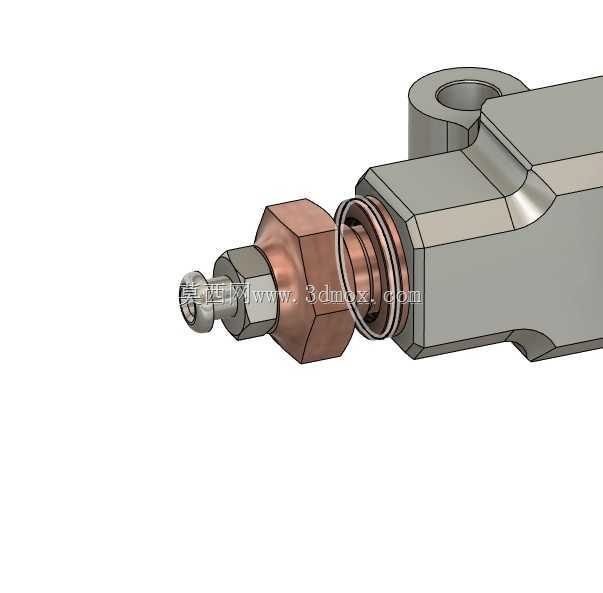

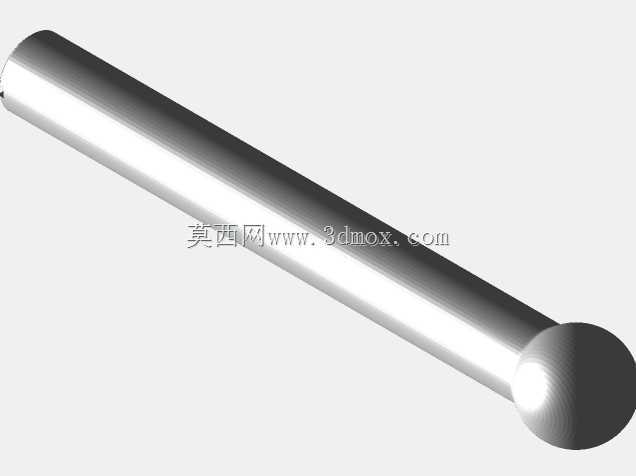

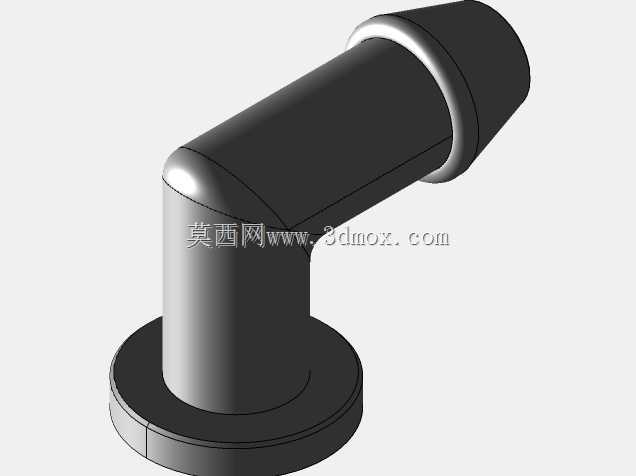

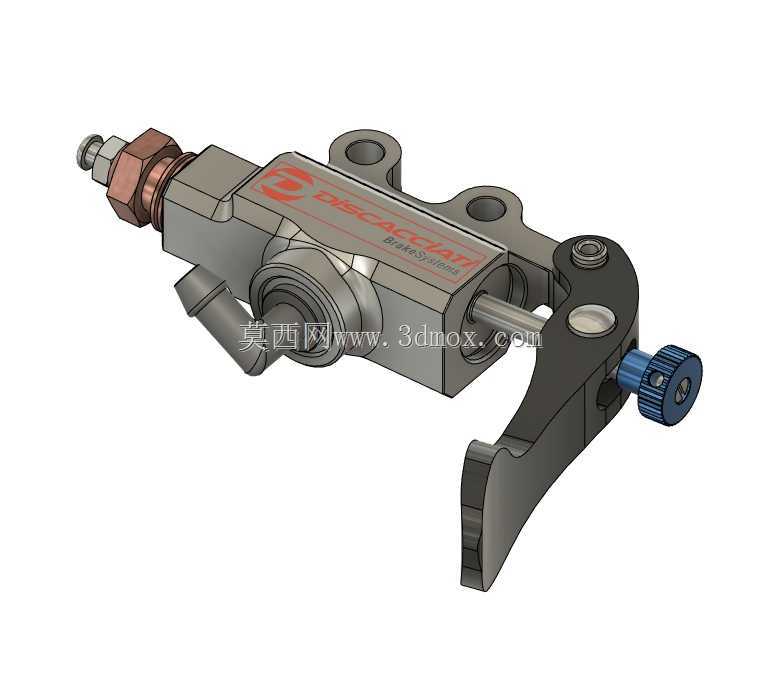

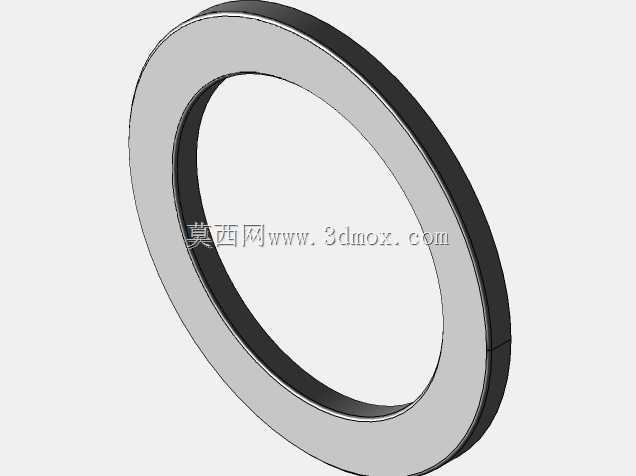

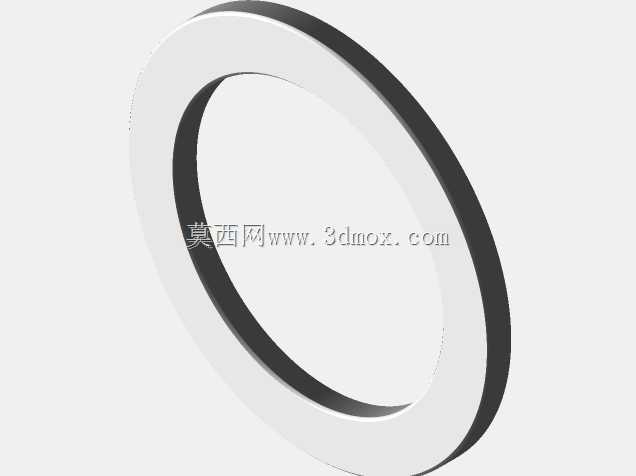

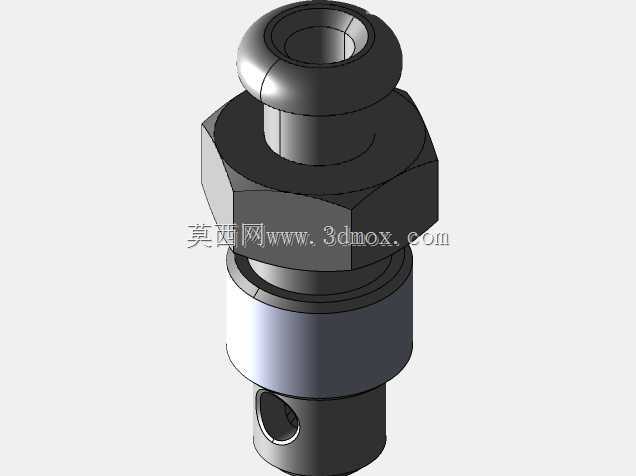

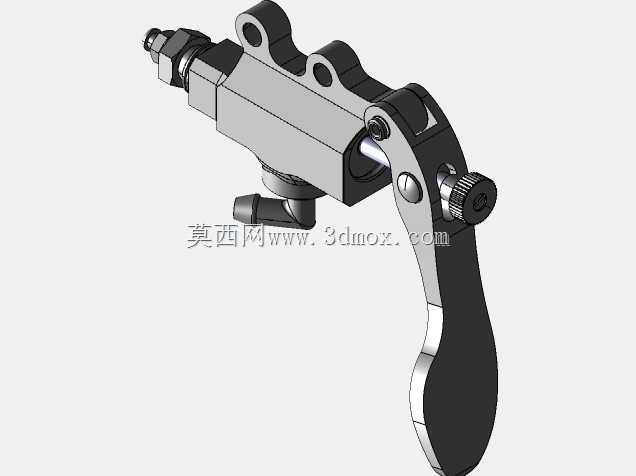

　　从结构组成看，模型完整还原了泵体、主活塞、推杆、复位弹簧、进出油口、放气螺钉、安装支架以及联动杠杆等关键部分。泵体采用紧凑的金属块状布局，内部加工有高精度柱塞孔，孔壁与活塞之间依靠密封圈保持油液密封；端部设置六角锁紧与调节结构，用于控制活塞初始间隙和操纵自由行程。侧面的油口用于连接制动油管，顶部或端部的放气结构则用于系统注油后排出管路气体，避免气体压缩造成制动踏板发软、响应滞后。

　　设计思路上，这类制动泵并不追求大流量，而是强调小行程下的压力建立速度、操纵线性感和密封可靠性。泵径与杠杆比需要和卡钳活塞面积、制动盘半径、摩擦片摩擦系数以及整车重量匹配：泵径过小，虽然手力或脚力需求降低，但达到目标制动力所需行程会增加；泵径过大，系统刚性增强，却会导致操纵力明显上升。模型中杠杆与推杆的铰接位置、安装孔间距和手柄回转轨迹都经过协调，保证在有效行程内活塞运动顺畅，不出现侧向偏载。

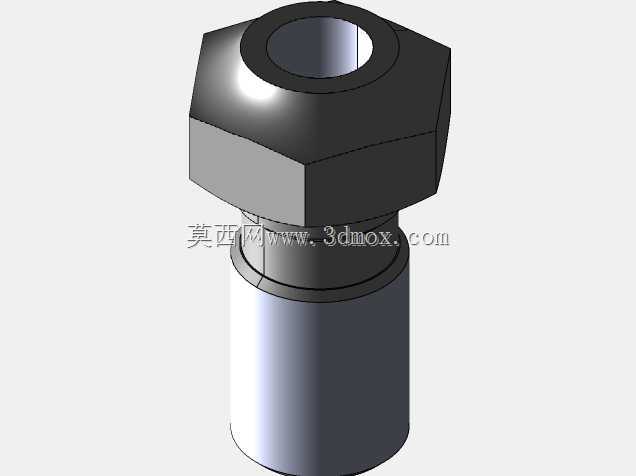

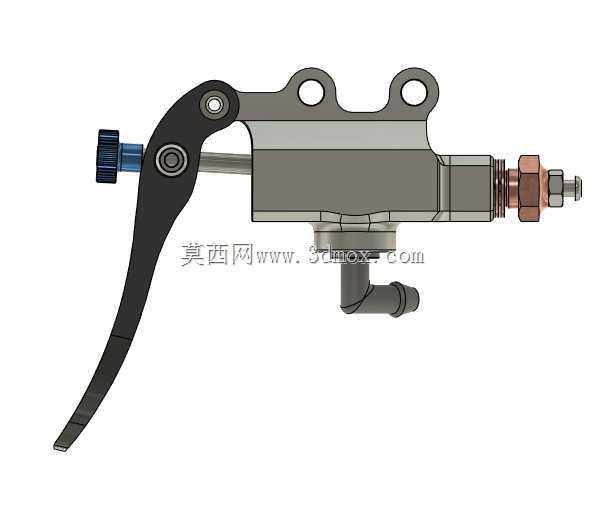

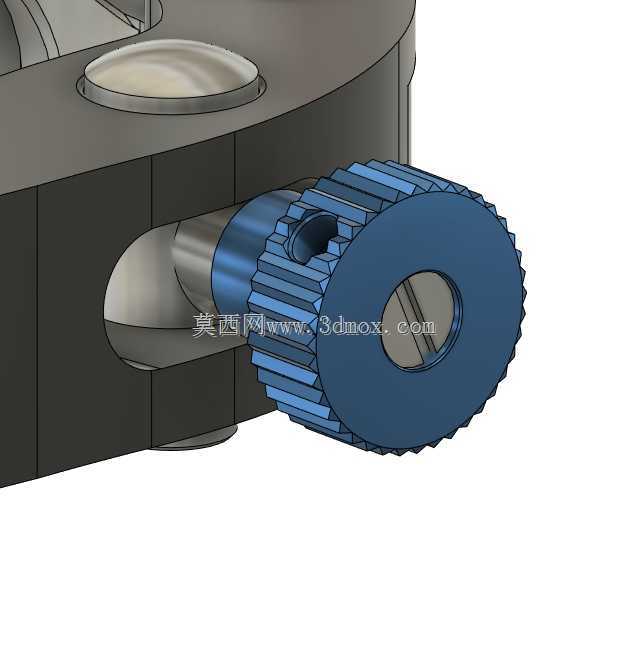

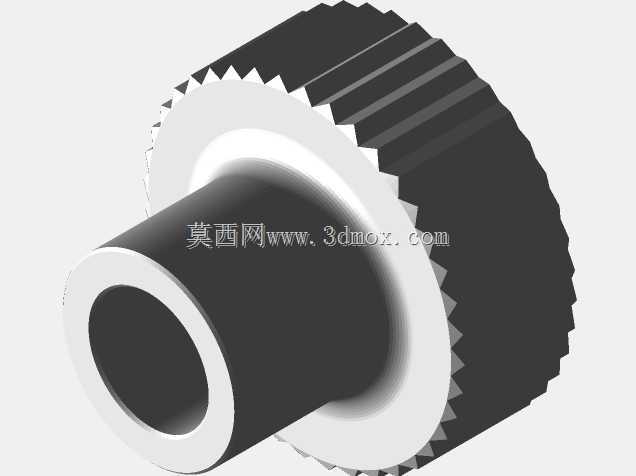

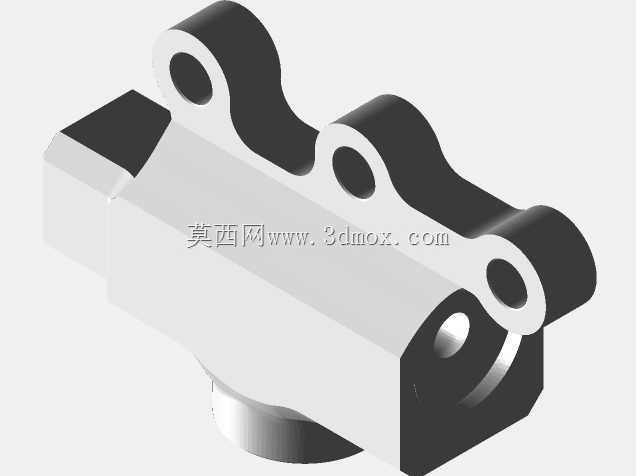

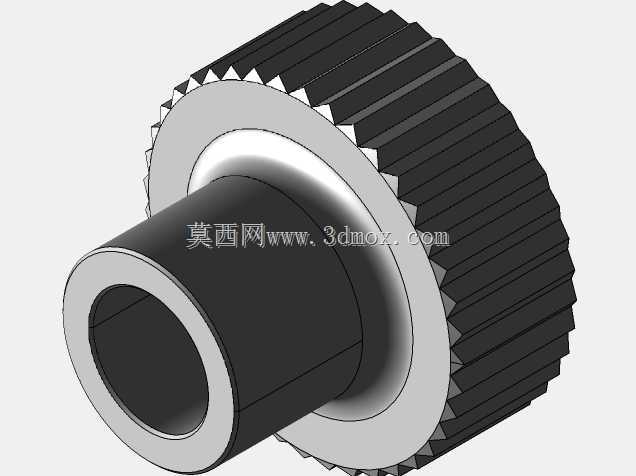

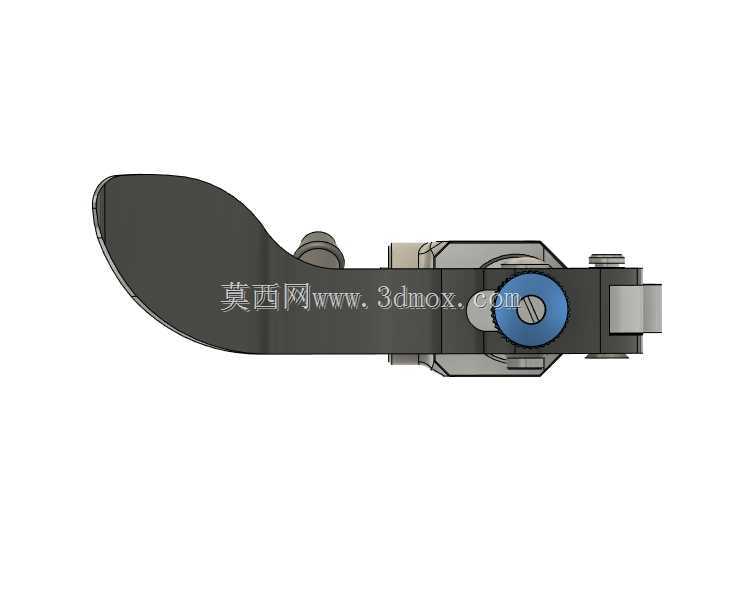

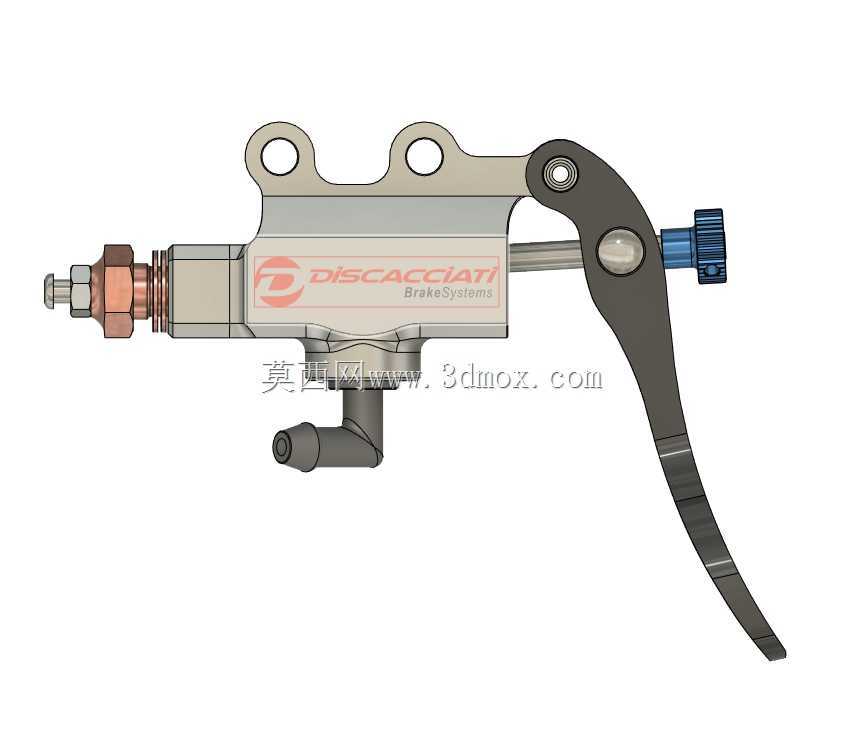

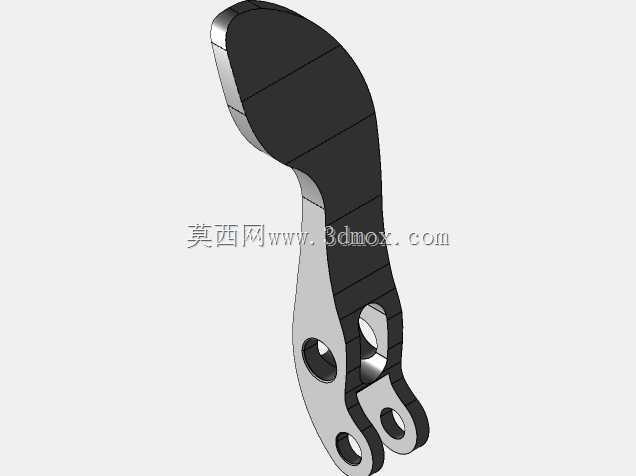

　　外形与安装边界方面，整体结构沿泵体轴线呈狭长布置，侧向伸出的支架提供两个主要固定孔，可将泵体锁定在车架或安装座上；杠杆绕支架上的铰点摆动，末端与操纵拉索或踏板连杆配合。安装时需要预留杠杆摆动空间、油管接头扳手空间以及放气螺钉操作空间，不能让相邻车架管、护板或发动机部件干涉活塞运动。泵体端部的螺纹接头和蓝色调节旋钮附近应保留维护开口，便于更换密封件、调整行程和排气。

　　在工程应用中，这类部件对清洁度和同轴度要求较高。柱塞孔表面粗糙度、活塞外径公差、密封圈沟槽尺寸都会直接影响保压性能；若孔轴配合偏松，高压下可能出现内泄，制动手感变软；若配合过紧，则低温或油液黏度变化时容易卡滞。支架除承受操纵力外，还要承受制动反力，因此固定孔周围的壁厚和过渡圆角需要足够，避免反复加载后出现裂纹。

　　三维结构表达时，应重点检查活塞在极限位置时是否完全覆盖或避开补偿孔，密封圈在沟槽内是否有合理压缩量，杠杆全行程中推杆与活塞轴线是否保持近似同轴。油管接头轴线方向也要结合整车布线确认，减少硬管弯折和软管扭曲。对于赛车场景，制动泵还常与双回路系统、平衡杆或压力分配机构配合，通过前后回路压力调节改变入弯制动时的抓地分配。该模型把泵体、杠杆、接头、紧固件和安装关系整合在同一总成中，可用于制动系统布置校核、操纵机构运动分析、维护工艺说明以及赛车零部件结构参考。
