五口桌面型以太网交换机外壳结构

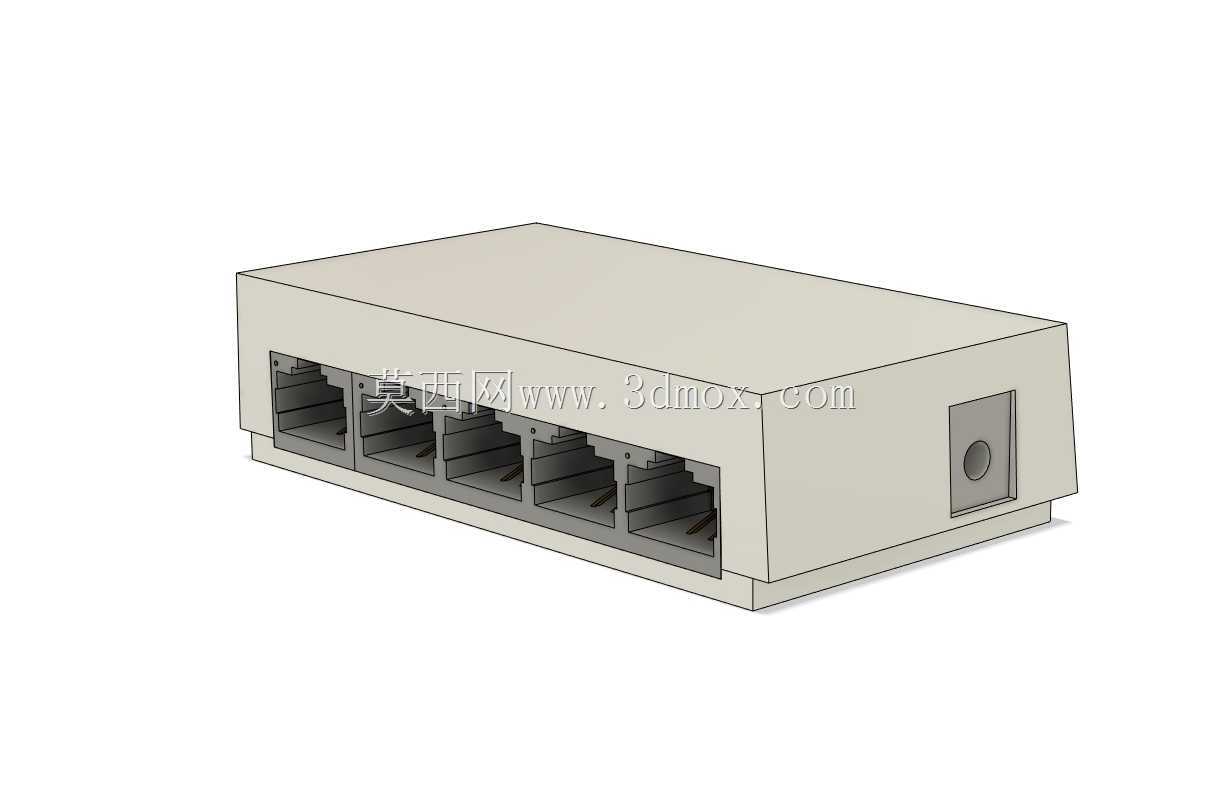

　　这套三维结构围绕小型桌面以太网交换机的整机外形进行还原，重点表现五端口网络接入设备在机柜外、工位旁和弱电箱内的安装边界。模型没有把注意力放在内部电路板细节上，而是把工程沟通中最常需要确认的外壳轮廓、端口排布、电源接口位置和底部支撑关系完整呈现出来，便于在设备布局、面板开孔、包装内衬和配套支架设计时直接引用。

　　从实际使用场景看，这类五口交换机常见于办公工位扩展、小型监控点位汇聚、产线测试台网络接入和家庭弱电分线。设备通常平放于桌面、层板或控制箱内，前方五个RJ45端口集中布置，网线插拔方向一致，维护人员可以快速判断链路连接状态。侧面预留的圆形电源接口使供电线缆从侧方引出，避免与前方网线相互干涉；在狭窄箱体内布置时，这一位置关系直接影响线缆弯曲半径和检修空间。建模时将端口凹槽、接口台阶和壳体分缝都按实体结构表达，能够帮助设计者检查插头完全插入后是否超出设备前边界，也能评估多根网线并排时的手指操作空间。

　　外形处理上，整机采用低矮长方体盒体，顶面保持平整，边角做轻微过渡，既符合塑料壳体的成型习惯，也减少设备在密集摆放时的磕碰风险。前面板端口区域并非简单贴平，而是通过内凹框体承托网络接口，使水晶头插入后有明确的导向和限位。壳体上下盖之间的分型线沿侧壁延伸，底部带有略微外扩的支撑边，使设备放置在平面上时更稳定，也为脚垫、防滑橡胶或壁挂卡扣预留结构基础。对于需要做三维布线的工程师来说，这些细节比单纯的外观曲面更有价值，因为线缆长度、折弯角度和维护插拔都依赖真实边界。

　　设计思路上，模型强调小型通讯设备的紧凑性与可制造性。盒体内部虽然未展开电路板，但外部尺寸已经能够约束PCB板宽、接口高度和电源座位置；五个网口等距排列，端口之间保留塑料壁厚度，既能维持前面板刚度，也避免相邻插头过于拥挤。顶面无大面积凸起，适合多台设备叠放评估，也方便在自动化测试工位中设置压持或定位块。侧壁厚度、底脚高度和端口开口深度均以实体方式体现，可用于干涉检查、热空间预留和外壳件拆分讨论。

　　在安装边界方面，平放状态下需要同时考虑前方网线插拔空间、侧方电源适配器插头尺寸以及底部散热和防滑间隙。若将设备放入弱电箱或小型控制柜门内，前面板到箱门的距离不能只按壳体本体计算，还应纳入水晶头、网线护套和手部操作余量。底部支撑边决定了设备与安装面的接触范围，设计壁挂件或双面胶固定位时，应避开端口正下方的受力薄弱区，并让固定点靠近壳体四角。模型所呈现的轮廓可直接用于机柜布局校核、桌面设备占位、培训演示以及网络终端集成方案评审，使结构、电气和布线人员在同一三维形体上确认空间关系，减少后期因接口方向、壳体高度或线缆干涉带来的返工。
