B球RAM支架末端M6锁紧螺钉组件

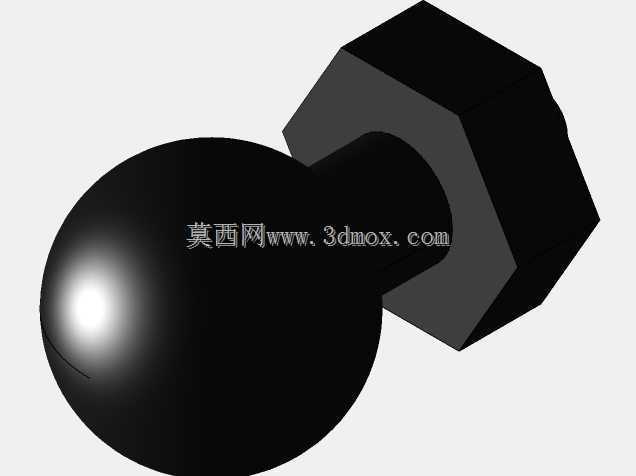

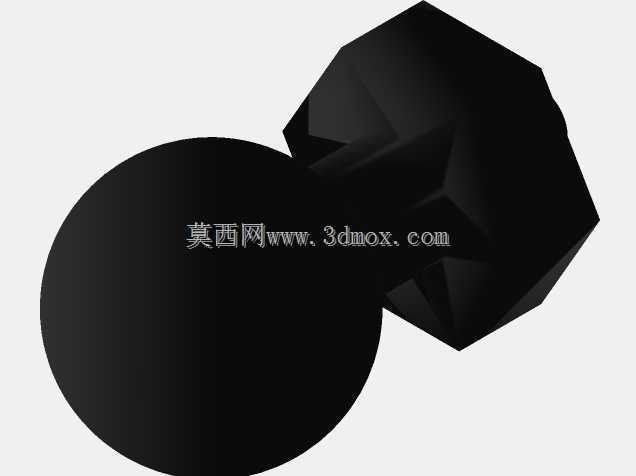

　　这套结构针对车载、工控台架、移动作业终端的球头铰接支撑场景开发，核心是把B规格RAM球座的夹持端与末端M6外螺纹紧固件整合为一体，解决现场支架改装时球头端与设备安装孔位不匹配的问题。野外作业车辆的中控终端固定、农机驾驶室的导航屏挂载、工业巡检小车的显示面板支撑，都常遇到标准RAM球臂末端只有1英寸球头，而待固定设备背面预留的是M6螺纹孔的情况，单独配螺钉再叠加转接块会让整个支撑臂悬长增加，车辆颠簸时转接结合面容易出现旷量，屏幕晃动量会被逐级放大。建模时先从下端螺纹段入手，M6外螺纹的有效旋合长度控制在6mm，刚好适配多数铝合金设备背板、塑料终端外壳的预埋螺母深度，不会出现螺钉顶穿壳体内腔的问题；螺纹段上方的四方夹持台是受力关键，

　　对边尺寸按常用10mm开口扳手空间预留，装配时可以用扳手卡住这个台体承受反扭矩，避免拧紧时上方球座跟着转动，把球头内部的阻尼摩擦面拧松。球头部分严格贴合RAM B球的1英寸球面轮廓，球面与下方颈杆的过渡处做了加大圆角，球头装入标准RAM夹持臂后，拧紧臂端旋钮时球面的受压接触区均匀分布，不会出现局部应力集中把塑料夹臂撑裂。颈杆长度刻意压缩，从四方台上端面到球心的距离控制在常规转接件的三分之二，整个组件装入后，设备背面到球铰中心的悬伸距离大幅缩短，同等颠簸加速度下，螺纹连接处承受的弯曲载荷按悬臂梁力矩核算能降低近四成。球面的尺寸公差按通用球头夹具的配合间隙预留，既保证装入夹臂后可以任意调整俯仰、旋转角度，

　　锁紧后又能提供足够的摩擦力矩承载1kg以内的终端设备；四方台的两个对角做了小倒角，在狭小的设备安装空间里不用刻意对位就能把扳手卡入。下端螺纹的起始端做了导入锥，现场装配时不用手扶对准，旋入预埋螺母时可以自动导正，即使设备背板的螺纹孔有小范围偏移，也能顺利旋合，不会出现 cross-thread 烂牙的情况。整个结构没有多余的突出特征，设备贴紧安装面后四方台完全藏在设备背面的凹槽内，外观没有凸起棱角，驾驶室人员走动时也不会剐蹭到线缆。
