双材质冲浪板FCS尾鳍结构

　　这套尾鳍结构面向冲浪板底部水动力附件的改装与小批量制作场景，核心是把传统硬质鳍体拆分为外层柔性包覆区与内部刚性承载区，兼顾划水转向时的侧向支撑和落水、触礁、磕碰时的安全缓冲。鳍体整体呈后掠式翼面轮廓，前缘圆润过渡，后缘逐渐收薄，底部设置两个与FCS系统兼容的插接凸台，凸台位置和间距按照常规双插片鳍座布置，可直接嵌入冲浪板底面预留的FCS插槽，再通过鳍座螺钉锁紧；鳍底还预留胶接与螺钉固定孔位，安装时可在凸台周边涂覆弹性密封胶，减少海水渗入和装配间隙带来的振动。

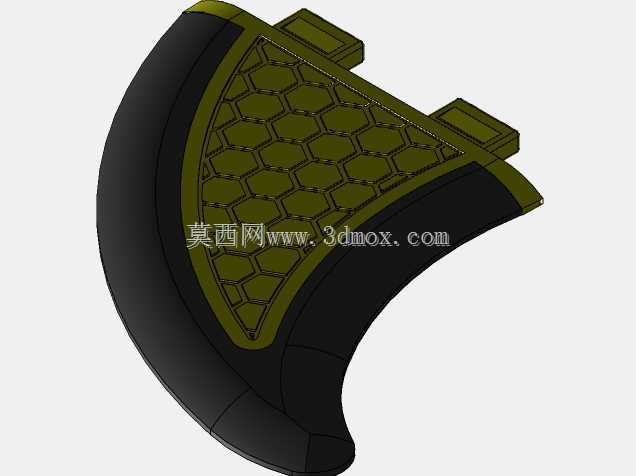

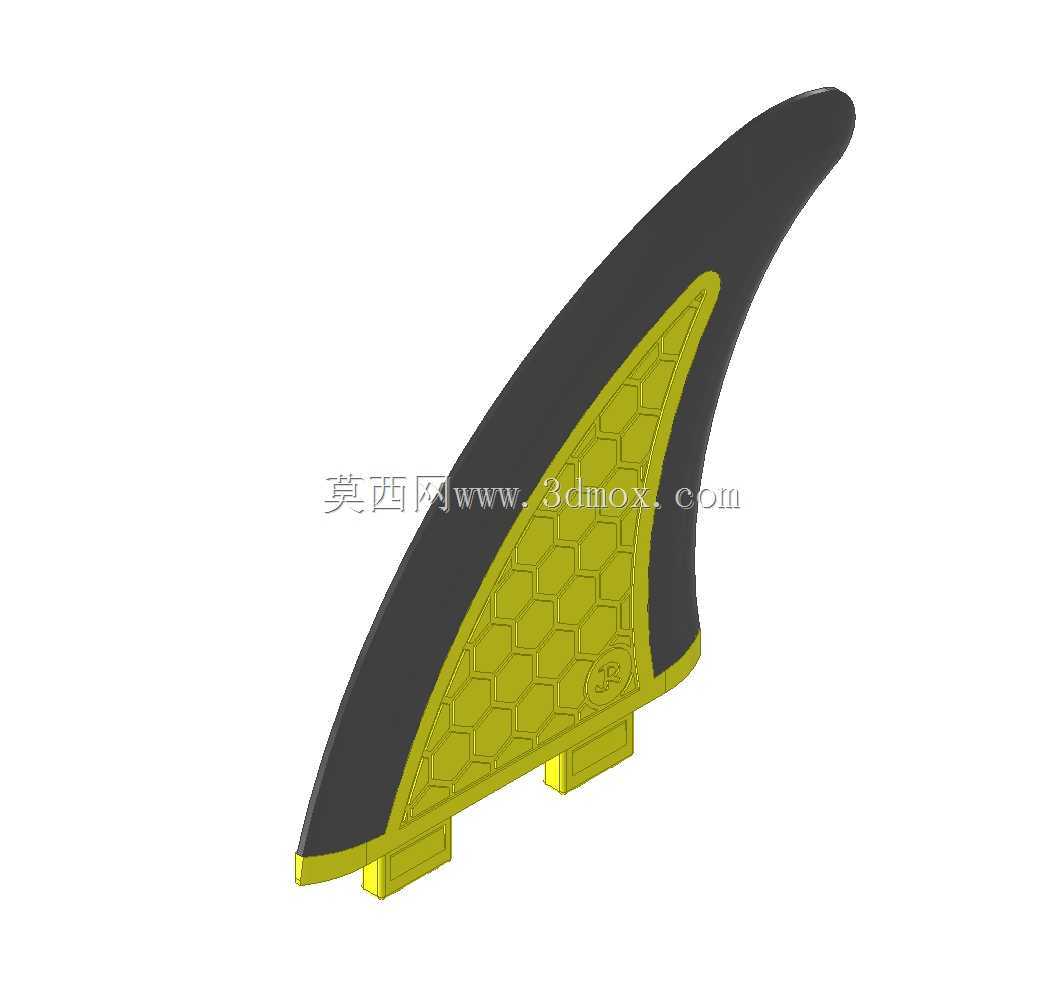

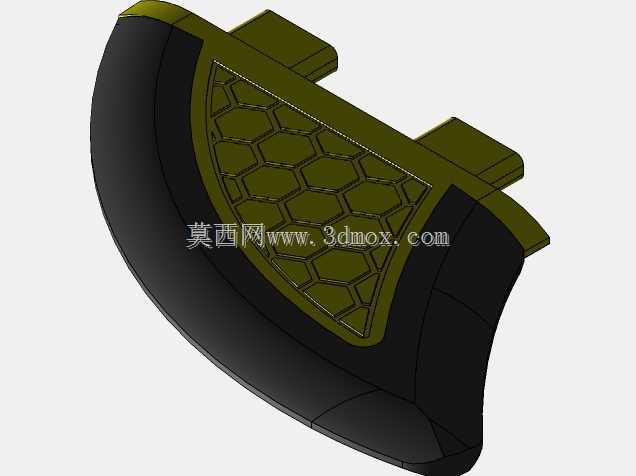

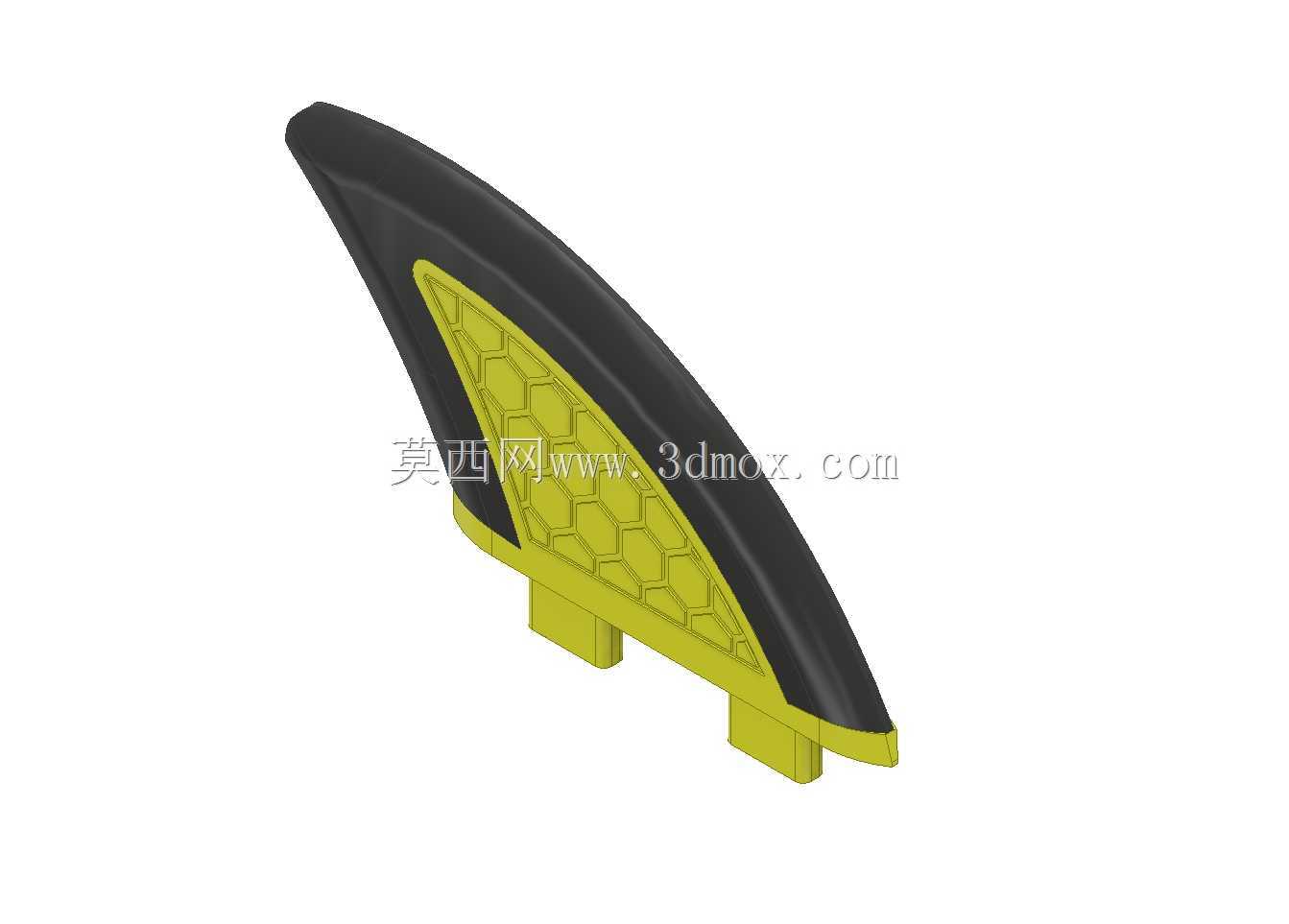

　　从实际使用看，冲浪尾鳍在起板、切浪、横移和急转时会承受持续侧向水压力，尤其在浪壁发力阶段，鳍面相当于水下小翼，需要保持足够形位稳定性；而鳍的外露边缘又可能接触人体、沙滩或礁石，若整体采用高硬度材料，磕碰时容易产生尖锐损伤。双材料方案正是针对这一矛盾：内部黄色区域承担形状保持和插接受力，表面蜂窝状纹理既可以增强软硬材料结合面积，也能在建模时表达轻量化加强思路；外层黑色区域覆盖前缘、翼尖和外侧轮廓，采用半柔性材料，降低割伤和冲击风险。

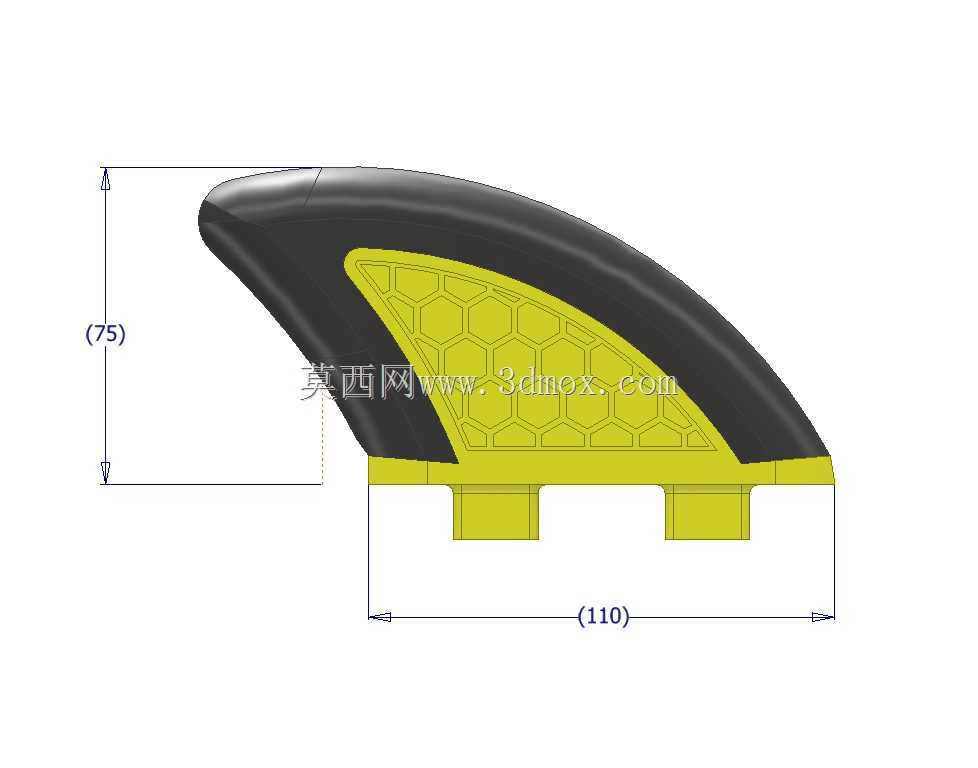

　　建模时应先建立鳍体的中弧面与厚度分布，再按水流方向修整前缘半径和后缘厚度。底部两个安装凸台不能只按外观块体处理，需要与鳍体主承载区连续过渡，凸台侧壁保持插拔导向斜度，底面与板体贴合区域尽量平整。鳍体高度方向的控制尺寸约为75，底部安装跨度约为110，这两个边界决定了它在板底的有效吃水深度和插接支点距离；若用于不同板型，可在保持FCS接口位置不变的前提下，缩放翼面弦长或调整后掠角，但不建议随意改变凸台中心距，否则会出现无法入槽或锁紧后偏摆的问题。

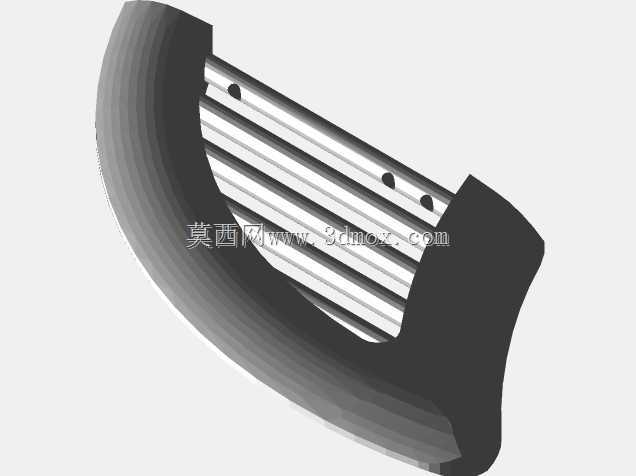

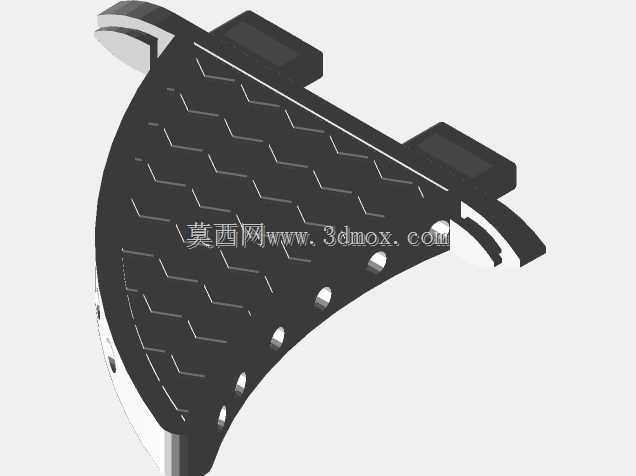

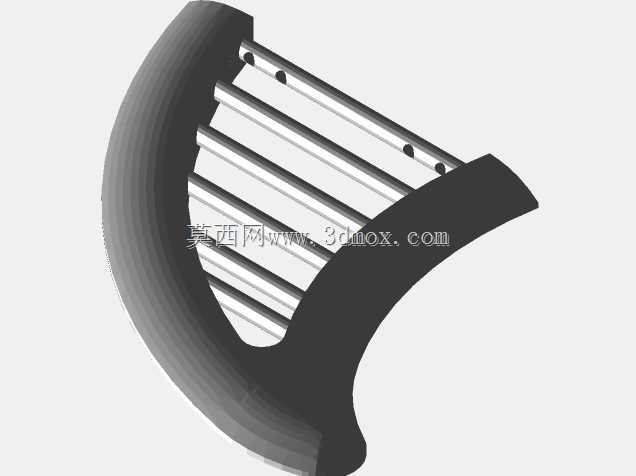

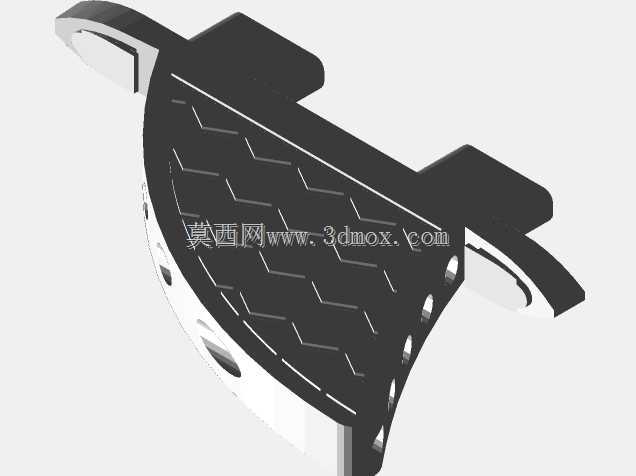

　　结构细节上，鳍面内部的蜂窝纹理不应理解为单纯装饰，它在软硬复合成型中可以增加材料咬合边界，减少柔性外层在反复弯曲后剥离。对于双挤出3D打印制作，刚性材料负责凸台、根部和内部骨架，柔性材料负责外缘包覆；两种材料的交界面要避免大面积垂直陡变，最好采用阶梯、嵌槽或蜂窝互锁结构。鳍底孔位用于点胶或装配螺钉辅助固定，孔边需要留出沉台，避免螺钉头凸出影响板底贴合。

　　水动力方面，后掠外形有助于减小突然来流角度下的失速感，较宽的根部提供转向时的扭转刚度，较薄的翼尖则降低释放浪壁时的拖拽。安装完成后，鳍体应垂直于板底基准面，左右鳍对称布置时还要核对前后缘方向，不能反向插入。维护时重点检查凸台根部、外层包覆边缘和螺钉孔周围是否出现裂纹、脱层或沙粒卡滞；海水使用后应用清水冲洗插槽区域，避免盐粒在FCS机构内堆积。整体结构既适合冲浪板配件的定制化验证，也可作为软硬复合件、水上运动器材和插接式安装结构的建模参考。
