七寸电容触控DSI液晶显示屏结构

　　这块七寸显示模组的三维结构，主要面向嵌入式人机交互终端、小型工业控制屏、桌面调试设备以及3D打印外壳适配场景。实际项目里，这类屏幕并不只是一块显示面板，而是包含液晶可视区域、黑色边框、背部电路安装空间、侧边接口避让区和整机固定边界的完整装配对象。建模时需要把屏幕正面的视觉比例、边框包覆关系、背部元件高度以及外轮廓圆角统一考虑，否则外壳打印或钣金开孔后，容易出现面板压不紧、接口顶壳、触摸区域被遮挡等问题。

　　从使用功能看，该显示屏采用DSI显示连接方式，配合电容触摸层，可满足树莓派类开发板、小型工控主板、实验平台和交互装置的图像输出与触控输入需求。1024×600的分辨率在七寸画幅下更偏向设备操作界面、状态参数显示、简单图形界面和触控按钮布局，并不适合作为远距离大屏展示。工程选型时，应优先确认主板接口通道、排线走向、驱动支持以及屏幕安装方向，再决定外壳上屏幕窗口的位置。若屏幕横装，界面控件可沿长边排布；若竖装，则要同步调整固定孔位、排线折弯方向和背部支撑筋。

　　结构设计的重点在屏幕外框与安装边界。正面黑色边框承担遮挡液晶边缘、限定可视窗口和保护触摸层的作用，边框宽度不能随意缩小。窗口开孔若过于贴近有效显示区，装配公差会导致画面被外壳边缘盖住；若开孔过大，又会露出屏幕侧边固定结构，影响外观并降低防尘效果。较稳妥的做法是在三维外壳中分别建立可视区、触摸有效区、面板实体区和压紧台阶，让外壳唇边压在非显示区域，同时给电容触摸层保留连续贴合面，避免局部悬空造成触控灵敏度不均。

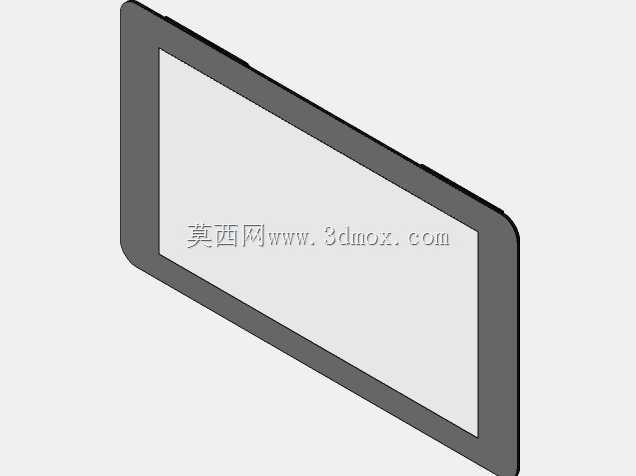

　　屏幕整体为薄型矩形模组，四角带有明显圆角，外壳轮廓应跟随该圆角过渡，不应做成尖锐直角。背部空间需要为驱动板、FPC排线、接插件和固定件预留高度，尤其是DSI排线从屏幕侧边或背部引出时，不能在壳体内形成急弯。排线折弯半径过小会增加信号干扰和线材疲劳风险，实际布置时可在壳体侧壁设置排线槽，或在背部留出浅腔，使排线自然平顺地连接到主板。若设备需要频繁拆装，排线通道还应避开螺丝柱和卡扣位置，防止维修时被挤压。

　　安装方式上，这类屏幕常见于前壳窗口嵌入、背部螺丝固定、卡扣压紧或支架托持四种结构。对于3D打印外壳，螺丝柱位置不宜过于靠近玻璃边缘，柱体与屏幕之间应设置缓冲垫或压紧筋，防止打印件翘曲或螺丝锁紧力直接作用在面板上。前壳内侧可设计一圈限位台阶，台阶高度略低于屏幕总厚，再通过后壳筋位均匀压紧；这样既能控制前后窜动，也能避免单点受力。若采用卡扣固定，卡扣数量应沿长边对称分布，角部附近少布置强卡扣，以免局部应力集中造成白斑或触摸异常。

　　在热设计方面，七寸屏本身功耗不算高，但背部驱动电路在长时间点亮、背光高亮度运行时仍会产生热量。封闭外壳内不应把驱动板完全贴死在无通风空间里，可在背部保留薄层空气腔，或在热源对应位置设置导热垫、散热筋和开孔。对于工业现场使用的终端，还要考虑粉尘、油污和误触碰，屏幕窗口可增加透明保护面板，但保护面板与电容触摸层之间的材料厚度、空气间隙和贴合方式会影响触摸效果，设计时不能只按普通机械盖板处理。

　　三维建模过程中，外观面可以简化为黑色边框与灰白显示面，但装配关系必须完整表达。屏幕厚度、四角圆角、边框宽度、背部元件最高轮廓、接口位置和固定孔位都应作为外壳设计的约束条件。外壳窗口不要只参考可视区域画线，而应根据屏幕实物总轮廓建立限位面；背部加强筋也要避让最高元器件，不能为了提高壳体刚性而随意铺满筋板。对于打印件，还需考虑材料收缩和表面处理余量，窗口边缘可保留轻微修整量，装配后再通过遮光泡棉消除缝隙。

　　从应用落地看，该结构适合用于小型HMI操作面板、教学实验装置、智能设备控制端、便携检测仪器和自制一体化终端。设计人员在调用该模型时，应把它作为人机界面的核心安装件，而不是单纯外观件。屏幕朝向决定了主板、支架和外壳分型线，接口位置决定了后盖开启方式，触摸操作决定了前框与屏幕之间的间隙和保护方案。把这些边界在三维阶段逐一核对，后续外壳加工、装配和维护都会顺畅很多。
