LILYGO T-S3 AMOLED显示模组外观结构

　　做嵌入式开发配套的结构设计时，这类带AMOLED屏的显示模组是经常要对接的部件，很多做便携检测设备、小型人机交互终端、桌面状态指示装置的项目，都会选用这类集成度较高的现成显示模组来缩短开发周期，不用自己从屏幕驱动、PCB layout开始做整套显示单元，只需要做好适配的安装结构、外壳预留位就能快速完成产品的显示部分搭建。

　　从实际使用场景来看，这类小尺寸AMOLED显示模组的适配范围很广，在手持数据采集终端上，它可以用来显示实时采集的数值、设备运行状态参数，凭借AMOLED屏幕高对比度的特性，在车间光线复杂的环境下也能清晰辨识显示内容，不会像普通TFT屏那样在侧光或者强光下出现泛白看不清的问题；在小型桌面调试设备里，它可以作为状态输出界面，显示设备运行日志、参数配置选项，配合侧边的排针可以直接和主控板连接，省去额外的接线工序；甚至在一些开源硬件的创意项目里，它也能作为自定义的信息显示窗口，用来展示天气、待办事项、设备运行数据这类内容。

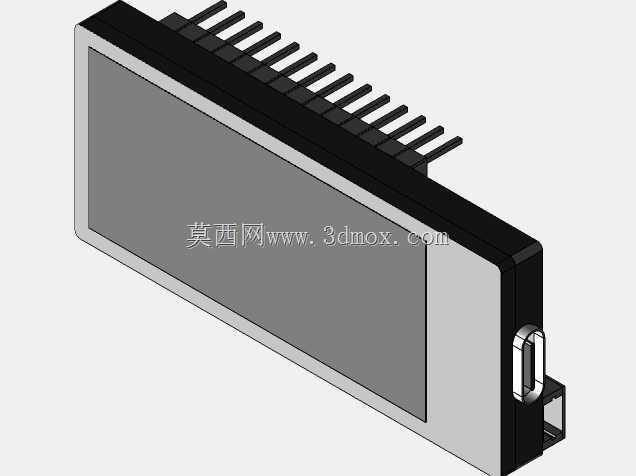

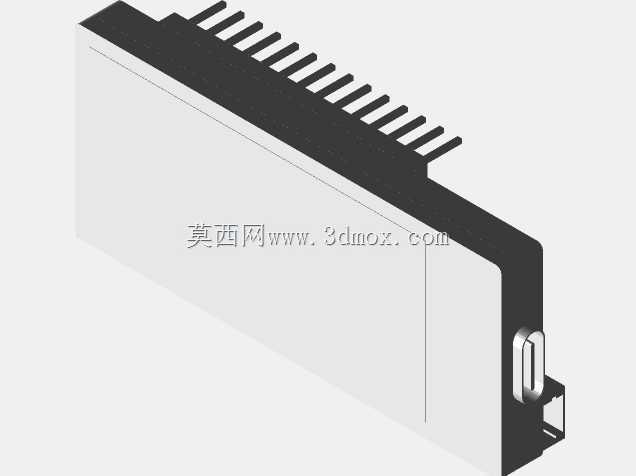

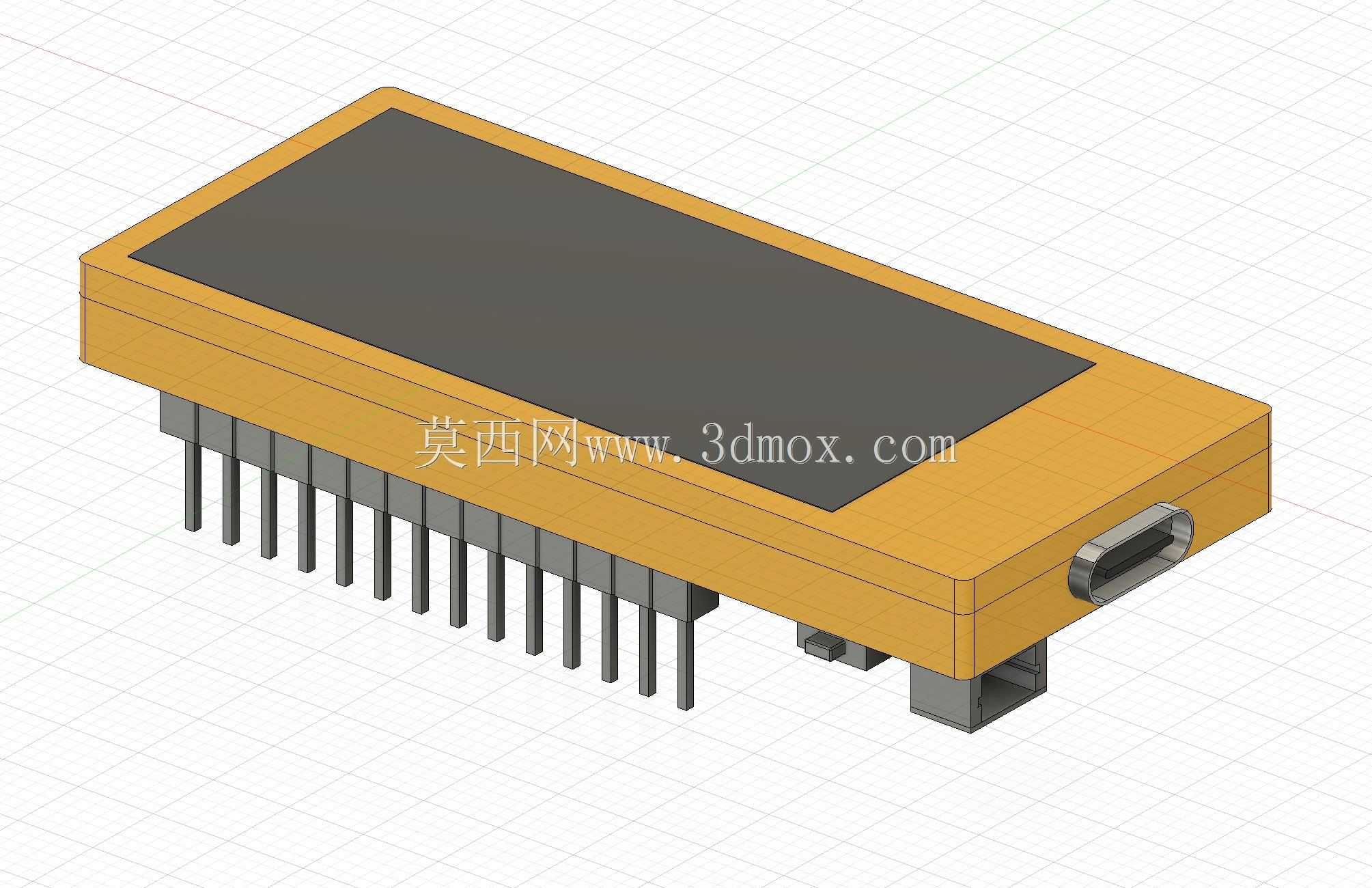

　　从结构设计的角度看，这个模组的外形做了规整的矩形处理，屏幕区域占据了正面绝大多数面积，屏幕周边的边框宽度控制得比较窄，能在有限的外形尺寸下尽可能做大显示区域，提升空间利用率。模组一侧排布了整排的直插排针，排针的间距是标准的2.54mm，这个设计是为了兼容通用的面包板、标准排母接口，做结构设计的时候要注意在排针对应的位置预留足够的插装空间，不能让外壳或者其他结构件挡住排针的插接路径，排针伸出PCB的长度要提前和选型的排母高度匹配，避免出现插装不到位或者顶到其他板件的问题。模组的端侧预留了Type-C接口的位置，这个接口既可以用来给模组供电，也能实现程序烧录、串口通讯的功能，做外壳设计的时候要在对应位置开精准的接口避让槽，槽位的尺寸要兼顾公头的插拔空间，不能出现接口插不到位的情况，同时还要注意接口周围的结构不要做太厚，避免和Type-C公头的外壳产生干涉。

　　做安装边界设计的时候，首先要确认模组的整体厚度，屏幕部分和背部PCB、排针部分的厚度差要提前测量清楚，因为AMOLED屏幕本身比较薄，背部的元器件、排针的高度是整体厚度的主要组成部分，如果做嵌入式安装的话，屏幕正面的压边不能压到显示区域，要压在屏幕周边的黑边位置，压合的力度不能过大，避免挤压到屏幕内部的AMOLED发光层造成显示异常。背部的安装空间要预留出元器件的高度余量，不能让外壳内壁直接顶到背部的电子元件，防止出现元件虚焊或者短路的问题。排针所在的侧边，要注意和相邻板件的距离，因为排针是导电部件，如果和其他金属结构件距离过近，要考虑做绝缘处理，避免出现短路风险。

　　从设计思路上看，这类集成显示模组走的是通用化适配的路线，没有做特殊的异形结构，所有的接口、安装位都尽量兼容通用的嵌入式开发标准，不管是做快速原型验证，还是做小批量的产品开发，都能直接套用，不用额外做定制化的结构修改。屏幕的固定方式是直接贴合在PCB正面，结构强度足够应对日常的插拔、移动使用场景，做外壳设计的时候不需要额外给屏幕做固定结构，只需要做好周边的限位，防止模组在外壳内部出现窜动就可以。另外要注意，AMOLED屏幕的表面没有做额外的钢化保护层，做结构设计的时候可以考虑在外壳的屏幕位置预留钢化膜或者透明保护面板的安装槽，提升屏幕的抗刮抗冲击能力，避免日常使用中刮花屏幕影响显示效果。

　　在实际选型适配的时候，还要考虑模组的发热情况，AMOLED屏幕在高亮度显示的时候会有一定的温升，做封闭外壳设计的时候要在模组对应的背部位置预留适当的散热间隙，不要让热量积存在屏幕和PCB的位置，影响元器件的使用寿命。如果是用在经常移动的设备上，还要考虑排针连接的防松问题，可以在排针插接之后点少量的结构胶固定，或者额外增加压板结构，避免设备晃动的时候排针接触不良导致显示异常。整体来看，这类显示模组的结构设计成熟，接口标准化程度高，只要在做配套结构的时候把控好安装间隙、接口避让、屏幕防护这几个关键点，就能快速完成适配，大幅缩短产品的开发周期。
