赛车ECU主控ADU显示终端可打印结构

　　这套显示终端结构面向赛车改装、台架标定与整车线束验证场景，核心作用是把发动机转速、车速、水温、油压、空燃比、故障码等关键运行参数集中呈现给车手与标定工程师。做拉力、场地赛或者漂移车改装时，仪表台空间往往被防滚架、断电开关、遥测模块和线束接头挤占，传统组合仪表很难同时兼顾可视角度、按键操作与抗震安装，因此这类独立ADU显示单元通常布置在方向盘后方中线位置，让车手在视线小幅移动范围内就能读清核心数据。

　　从结构拆分思路看，前壳、后壳与连接器支架分别独立成型，主要是考虑打印件的成型方向、支撑去除和后期装配。正面屏幕区域预留了玻璃或透明保护片的嵌装槽，边框四周做了连续止口，屏幕面板不会直接暴露在飞石、雨水和手套摩擦环境中。壳体侧壁的加强筋沿着屏幕四角和安装柱延伸，拐角处采用厚壁过渡，避免车辆持续振动时螺柱根部出现裂纹。背面围绕自动端口连接器布置了定位围边，接插件插入后不会因线束拉扯产生偏摆，针脚受力也能被壳体分担。

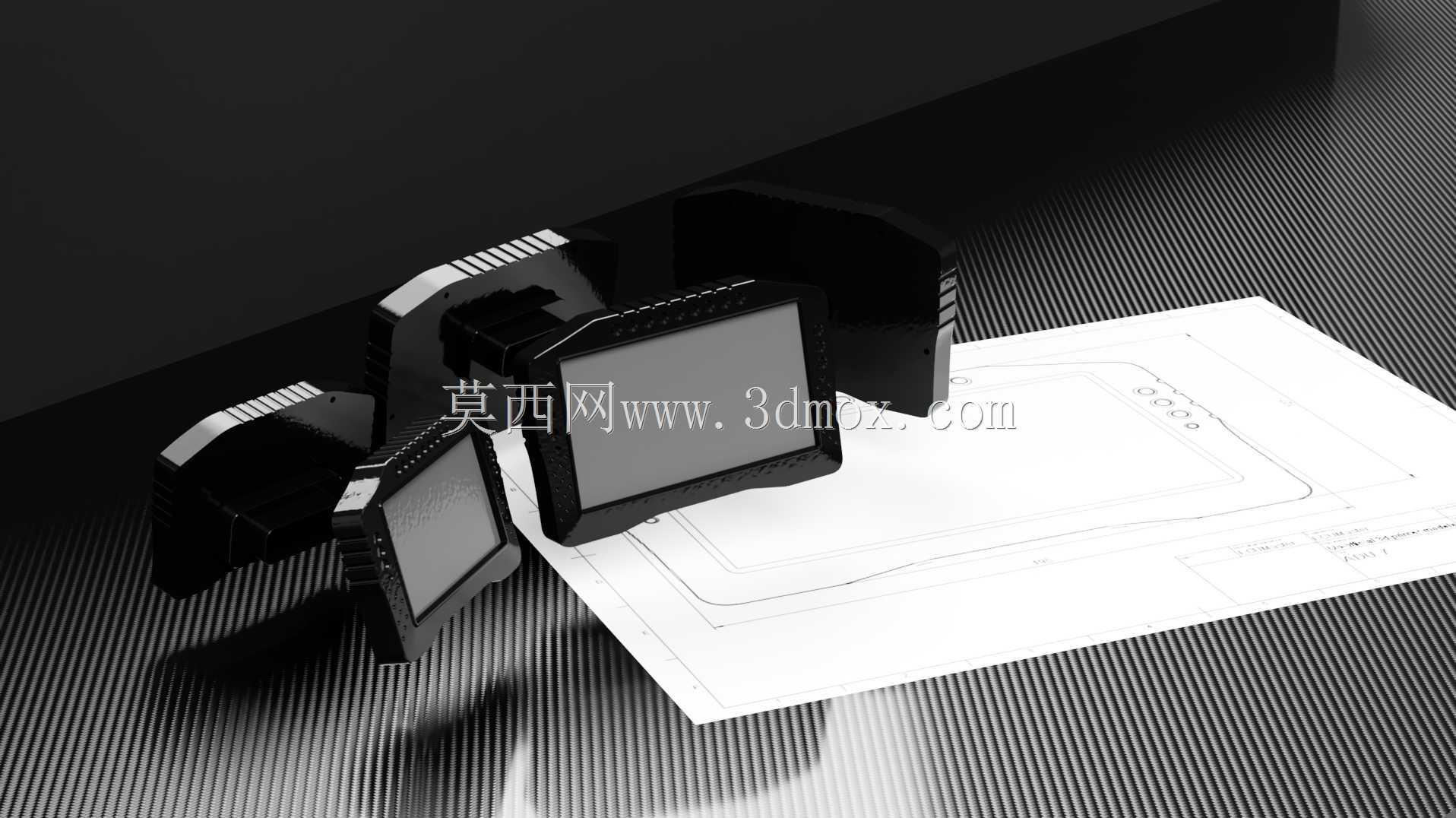

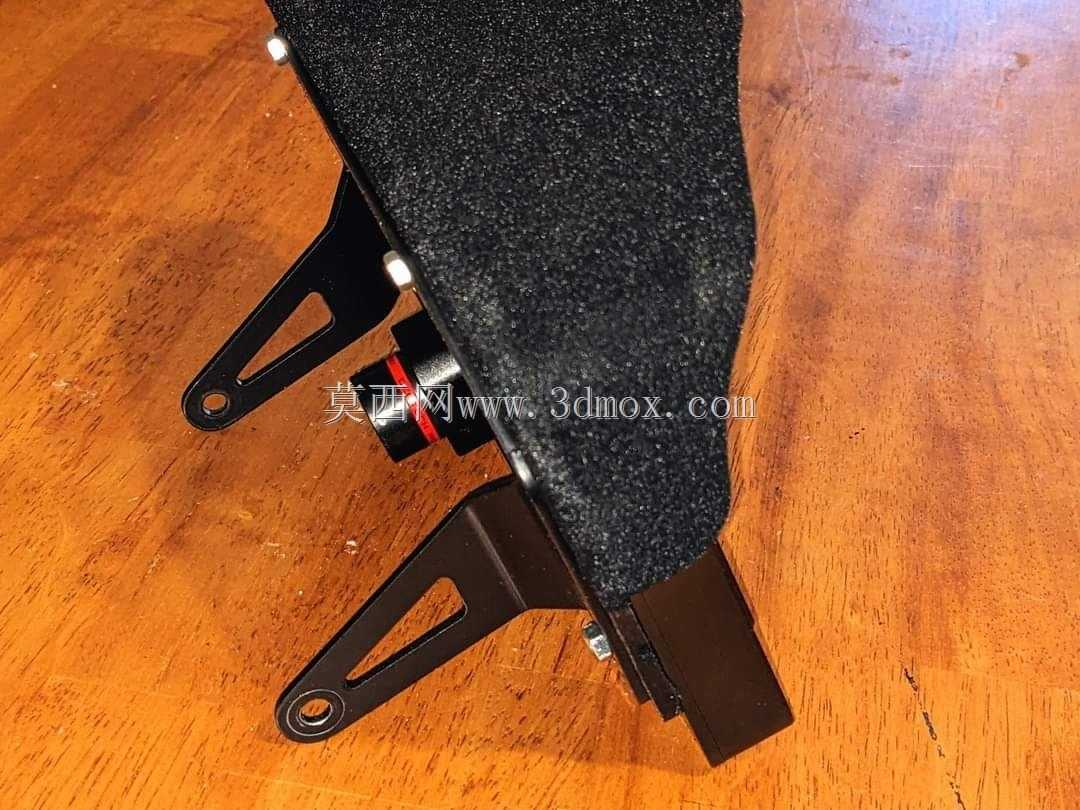

　　安装边界上，显示面采用近似矩形的紧凑轮廓，适合嵌入碳纤维仪表板、铝合金转接板或3D打印方向盘后护罩。壳体背部预留的安装柱可与减震垫、M4小螺钉配合，在钢管车架或仪表横梁上形成四点固定；连接器区域向后留出线束弯折空间，避免插头尾部与防滚架干涉。实际装车时，需要先确认方向盘上沿、换挡提示灯和车手头盔视线的相对位置，再决定屏幕俯角，通常屏幕法线略指向车手眼部，强光下仍能保持较高可读性。

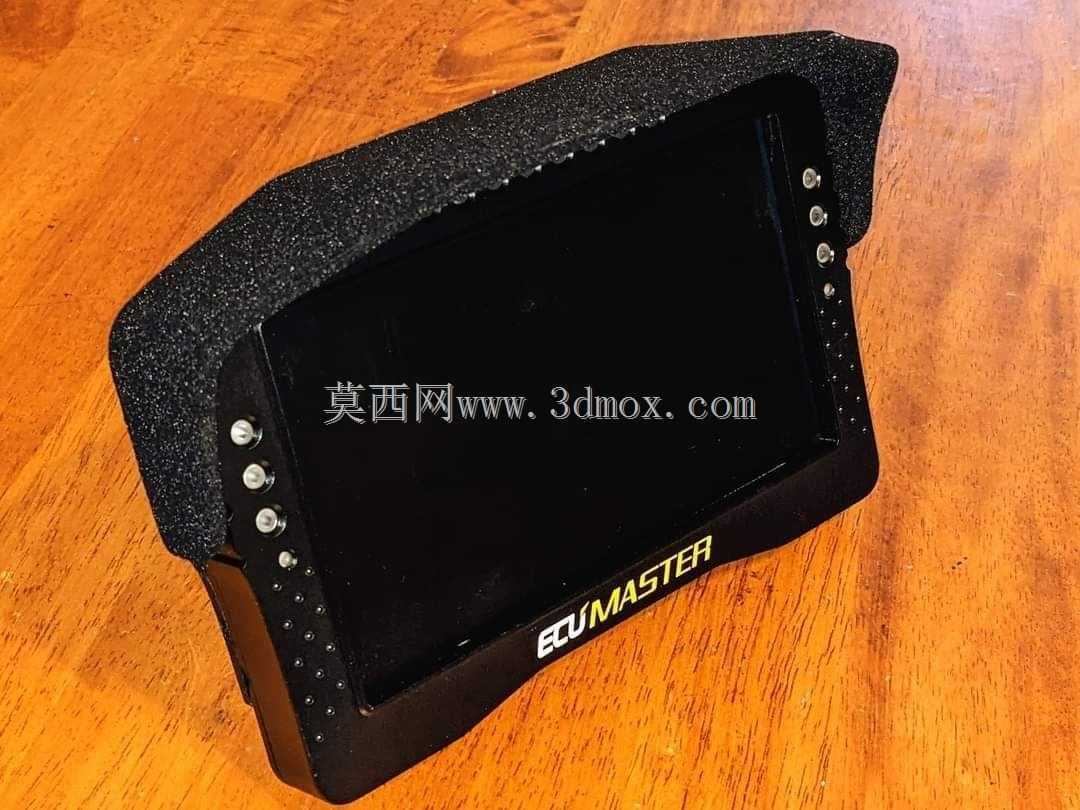

　　功能组织方面，前面板围绕屏幕保留按键与指示灯位置，车手戴防滑手套也能完成页面切换、报警确认和亮度调整。壳体内部空间用于容纳电路板、屏幕排线和接插件，侧壁开孔与卡扣共同约束线束走向，使检修时不必大范围拆解仪表台。对于台架测试，同一套壳体还能安装在移动标定车上，配合发动机ECU、数据采集模块和电源分配盒完成信号联调；打印模板可先用于确认孔位、插头朝向和操作手感，再根据实车环境微调壁厚、固定耳位置与屏幕保护片厚度。

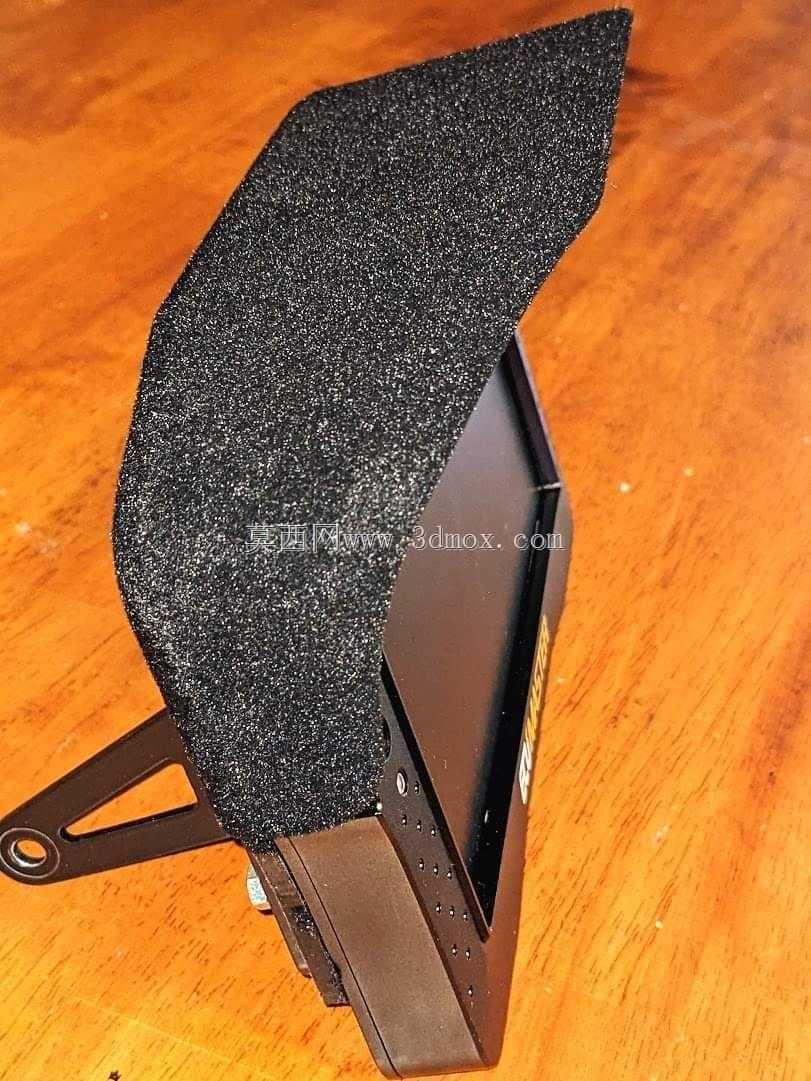

　　建模时需要重点控制屏幕开口、透明片槽宽、螺柱同轴度以及连接器围边间隙。前壳与后壳的贴合面不宜做成完全平面，阶梯止口既能提高装配定位精度，也能减少灰尘从接缝进入。打印件若采用不同颜色区分按键、遮光罩和主体，可在拆件阶段把外露小件单独输出；遮光檐向屏幕上方延伸，能够抑制赛道逆光造成的发白。整体结构不追求复杂曲面，而强调可制造、可装配、可维护，使赛车电子单元在高频振动、频繁拆装和紧凑驾驶舱内仍保持稳定。
