三叶环形无尖螺旋桨创意风叶结构

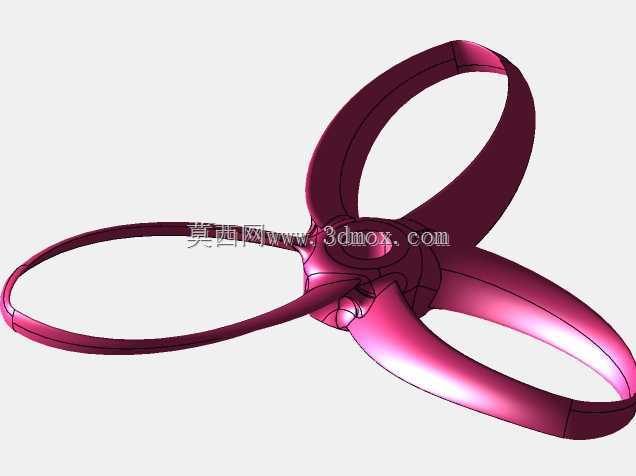

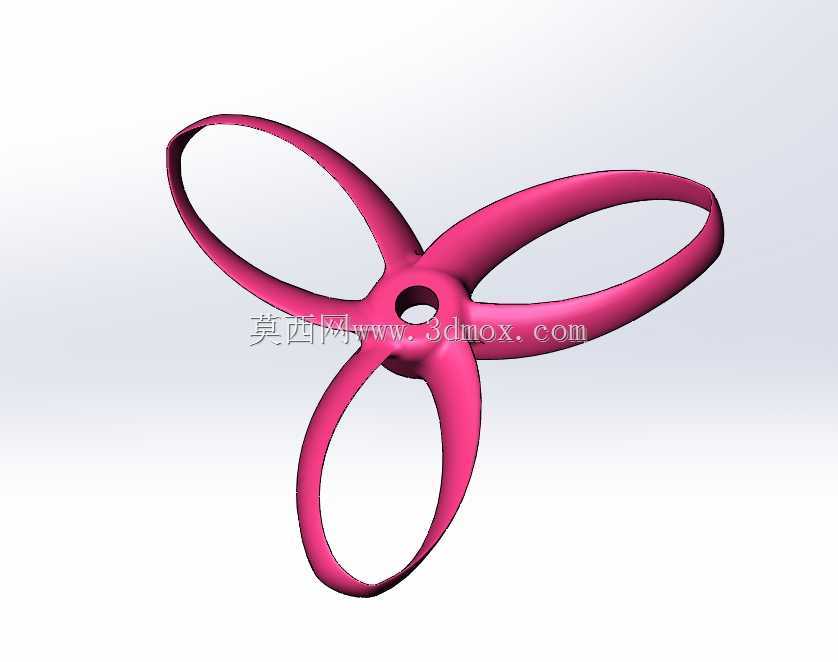

　　该结构围绕小尺度近人作业旋翼装置的安全边界展开，三叶桨叶外缘不再采用常规开放式尖削翼型，而是以连续闭合环带将三个叶尖串联为整体，形成类似环形护圈与桨叶一体化的构型。整体轮廓在旋转平面内呈三瓣外扩形态，中心为带通孔的轮毂，三支叶片从轮毂径向向外平滑延伸，并在末端汇入同一环形外缘。与普通螺旋桨相比，这种处理首先改变了叶尖区域的自由涡泄放方式，环带对叶尖绕流具有约束作用，可削弱尖部压差造成的横向涡流；同时，闭合外缘在碰到线缆、手指、织物或设备支架时，不会像尖锐叶尖那样形成局部切入，碰撞接触更多表现为圆滑推挡，因此适合桌面实验装置、教学演示平台、室内小型飞行器以及需要近距离调试的风道组件。

　　从实际用途看，该件并非单纯外观摆件，而是兼顾气动推进与外围防护的功能件。常规裸露桨叶在高速旋转时，叶尖线速度最高，也是碰擦损伤和噪声产生的集中区域；将叶尖连接成环后，最外侧运动轨迹由离散的三个尖点变成连续封闭曲线，结构上相当于把桨叶和保护圈合并，减少了额外护圈所需的支撑件。环带自身参与承力，三支叶片之间通过外缘形成超静定连接，单片叶在气动载荷下的悬臂长度被有效缩短，叶根处的弯矩传递路径也发生变化：一部分气动力沿叶片展向传向轮毂，另一部分通过环向连续结构在相邻叶片之间分担。

　　建模时需要重点处理三类曲面关系。第一是叶片从中心轮毂到外环的扭转过渡，翼型截面不能简单等厚拉伸，应沿径向逐步改变弦宽、攻角和厚度分布，使迎风面形成连续压力差；靠近轮毂处受安装孔和轴套尺寸限制，叶根需要保留足够材料填充，避免根部截面突变导致应力集中。第二是叶尖与环带的汇合区域，这里既有叶片展向曲率，又有环带平面弯曲，曲面交汇处容易出现褶皱或薄厚不均，建模中应保证相切连续，并在局部加大圆角，使载荷从叶片平顺转入环体。第三是中心安装孔与驱动轴的配合边界，孔位同轴度、端面平整度以及紧固件避让空间直接决定后续动平衡水平。

　　外形边界方面，该结构以十五英寸量级的旋转直径为参考，安装时需确认电机轴伸长度、锁紧螺母或桨夹厚度不会干涉轮毂端面。环带外缘构成最大旋转包络，设备壳体或保护架开孔应按该包络预留径向间隙，不能只按叶片名义直径判断；轴向方向则要关注叶片拱起高度和环带截面高度，尤其是在紧凑涵道或多旋翼叠层布局中，上下空间不足会导致进气受阻。若用于注塑或光敏树脂打印，环带与叶片的壁厚应尽量均匀，叶根处可适度加厚，但外沿不宜突然增重，否则旋转时会产生明显离心拉力。

　　设计思路上，环形三叶构型牺牲了一部分极简桨叶的重量优势，换来安全接触、叶尖约束和整体刚度。三叶布局相较两叶具有更均匀的周向推力脉冲，旋转振动相对平缓；相较四叶，其迎风遮挡面积和相互干扰更小，适合低功率电机驱动。环带并非正圆护框，而是随三瓣叶尖轨迹形成柔和波浪式闭合轮廓，这使材料更多分布在叶尖受力路径上，同时避免完整大圆护圈带来的额外风阻。工程应用中，该结构可用于室内安全旋翼、教具风轮、小型风道搅拌部件或概念验证样机；在做选型比对时，应结合电机转速、静推力、噪声目标和碰撞防护等级综合评估，而不能仅按普通螺旋桨的直径参数直接替换。
