赛车模拟踏板适配安装垫板结构

　　这块垫板主要面向模拟驾驶设备中制动踏板的安装与固定场景，常见于桌面式方向盘支架、铝型材赛车座椅支架以及玩家自制的刚性驾驶舱。它并不是承载制动力的主受力臂，而是位于踏板总成与安装框架之间的过渡连接板，作用是把踏板本体上分散的安装点、限位点和传感器避让位置集中到一块平板上，再通过板件外缘和孔位与座椅支架、底板或横梁连接。实际装配时，操作者往往先遇到的问题不是踏板本身能不能踩，而是不同品牌踏板的孔距、支架型材的槽距、座椅底板的开孔位置并不一致。直接在原支架上反复钻孔，容易削弱型材腹板，也会让后期更换踏板时没有调整余量。增加这样一块过渡板后，安装边界被重新整理：板件平面承担贴合和定位功能，多个通孔承担螺栓穿过功能，局部沉孔或浅凹位则用于避让螺钉头、定位柱和踏板底部凸起。

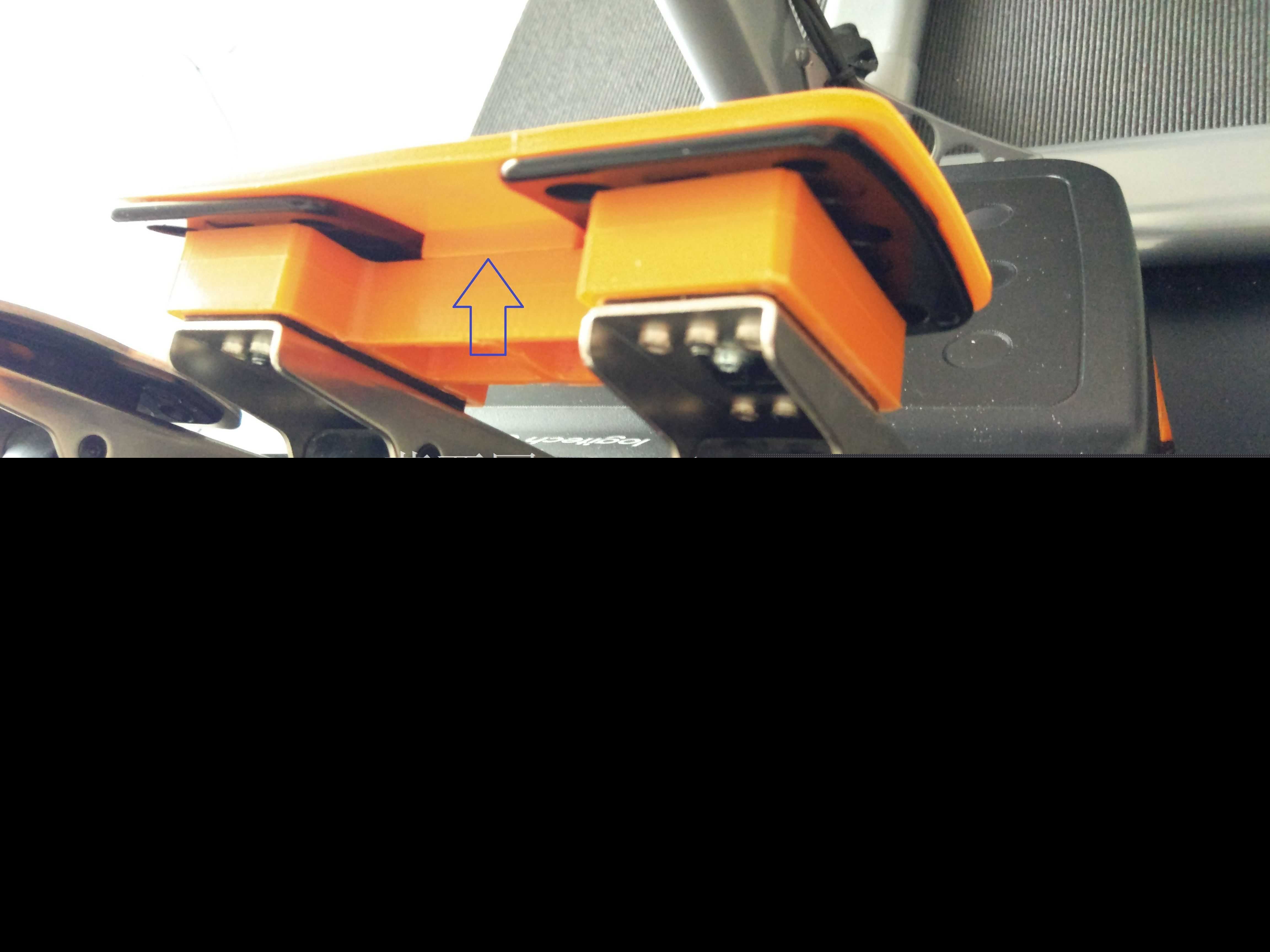

　　从外形上看，板件采用近似矩形的薄板轮廓，边角做了钝化处理，避免在驾驶舱狭小空间内安装时划伤线束或手部。板厚方向保持均匀，适合采用板材切割后再进行局部弯折或直接平面安装的方式制作。155mm×3mm这一尺寸边界决定了它更偏向紧凑型踏板安装区域，而不是整组三踏板的大底板。长度方向需要覆盖制动踏板底座的主要固定跨度，宽度方向则要留出螺栓扳手空间和相邻踏板的安全间隙。3mm厚度在钢制件上能够提供较好的抗弯刚度，在铝合金或硬质打印件上则需要关注踩踏瞬间的局部翘曲；如果用于非金属试制，孔边和折弯线附近应适当增加补强或降低紧固力。

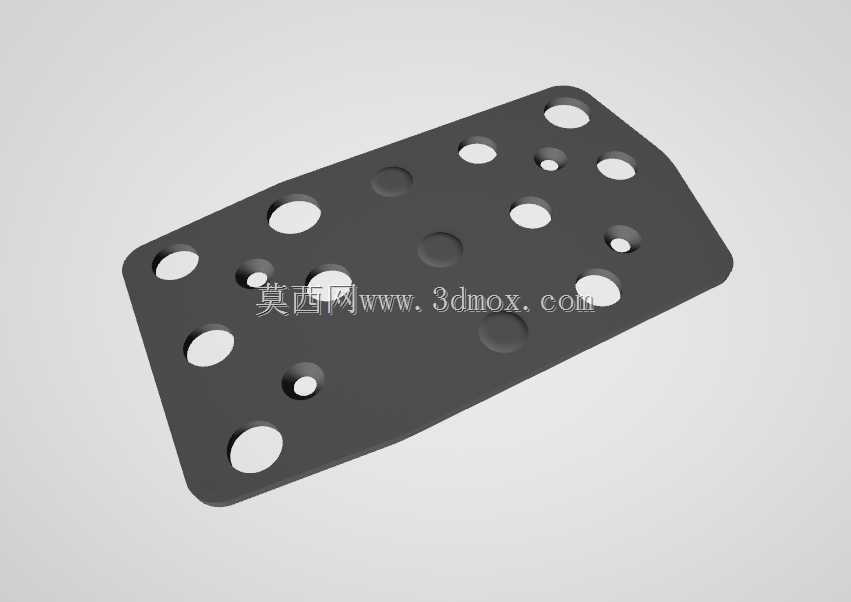

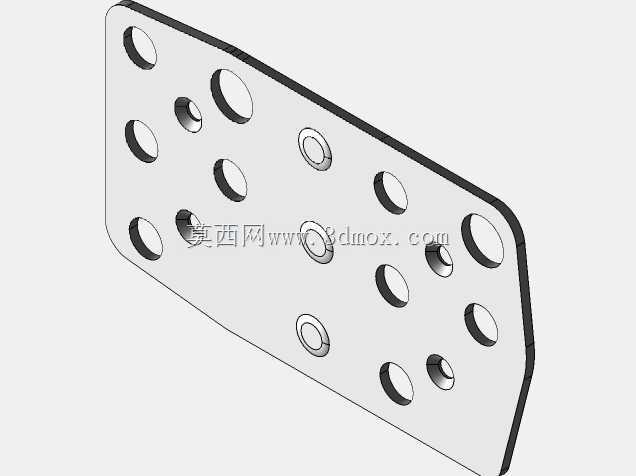

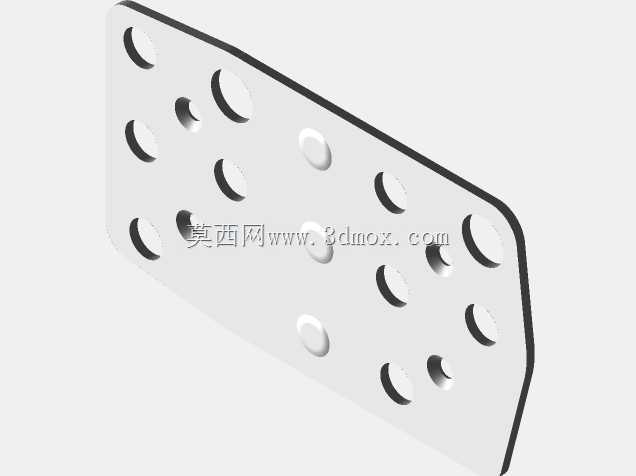

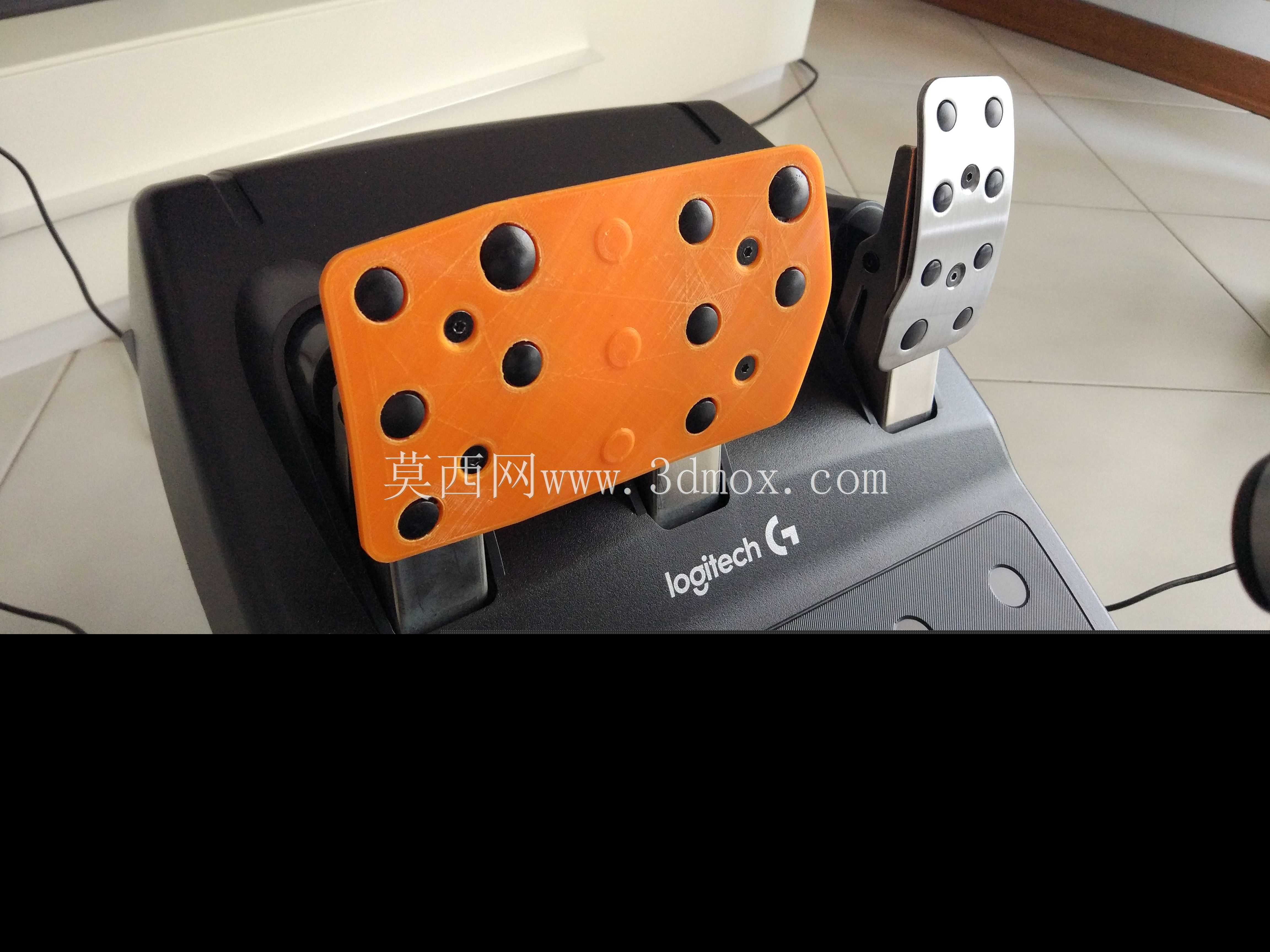

　　板面上的孔洞不是随意排列的装饰孔，而是围绕踏板底座的功能需求展开。大直径孔主要用于穿过固定螺栓、调节螺钉或避让踏板下方突出结构；中小孔则对应定位销、传感器支架、线束穿过以及辅助固定点。若干圆形浅凹位不形成完全贯通，其意义在于给螺母、螺栓头或踏板底部凸台提供容纳空间，使两块结合面能够尽量贴平。模拟制动踏板在重踩时会产生明显的反复载荷，尤其是带压力传感器或高刚度弹性体的踏板，脚部峰值力会通过底座传递到连接板。若板面只靠少数几个孔固定，长期使用后容易出现孔边椭圆化、板件微颤、螺栓松动等问题。因此孔位布置上采用了多点分散的方式，把受力从中心区域引向板件四周，降低单一孔位的剪切压力。

　　设计思路上，这块板强调的是适配性而不是复杂成型。它没有高深的曲面，也没有大量焊接结构，核心在于把真实安装中的干涉关系转化为平面孔系。先确定踏板底座的贴合轮廓，再核对底部螺钉头、传感器插头、弹簧调节杆和线束接头的投影位置；随后在板面上开出避让孔，保证装配后不会出现硬顶。固定孔不宜紧贴板边，孔中心到外缘需要保留足够边距，否则拧紧时板边可能产生局部变形。对于需要弯折的版本，折弯线应避开大孔边缘，孔边到弯折线之间留出材料缓冲带，防止弯曲时孔位撕裂或尺寸漂移。若采用平面安装，则要控制板件平面度，尤其是踏板底座与支架之间不能夹杂焊渣、切缝凸起或未清理的毛刺。

　　在赛车模拟设备中，制动踏板的手感很大程度取决于刚性。踏板臂、传感器、阻尼单元固然重要，但安装板如果偏软，重踩时会出现底座后仰、板面回弹或支架异响，驾驶者会感觉刹车脚感虚浮。该垫板通过较宽的轮廓和多点固定，把踏板载荷扩散到更大的支架区域；板面中部保留材料连续性，周边开孔则兼顾减重和装配。孔洞数量较多，也为不同版本踏板提供了复用可能，但安装时不能认为所有孔都必须锁死，应根据实际踏板底座选择对应孔位，其余孔可作为线束穿过、扎带固定或后续改装余量。

　　现场装配时，建议先进行干配：把垫板放在支架上，再将踏板底座置于板上，检查螺栓是否能垂直穿入，扳手或内六角工具是否有旋转空间。靠近座椅骨架的一侧，要确认踏板全行程运动中不会碰到地毯、座椅滑轨或型材螺母。板面与踏板之间若存在局部间隙，不应靠强行拧紧螺栓拉平，而应检查凸台避让是否充分；长期强制贴合会让踏板底座产生内应力，影响传感器读数稳定性。对于需要频繁调节踏板前后位置的使用者，这块板也可以作为位置微调界面，通过支架上的长槽与板上圆孔配合，实现小范围安装位置调整。

　　总体来看，该结构属于驾驶模拟器踏板系统中的基础连接件，价值在于把复杂的安装干涉、受力传递和后期改装需求收敛到一块易加工、易检查的平板上。设计时需要重点控制孔位坐标、孔边距离、板厚刚度、表面平整度以及底部凸起避让；使用时则应保证固定点充分、锁紧顺序合理，并在踩踏测试后复查螺栓力矩。这样处理后，制动踏板在高强度制动操作下能够保持稳定支撑，减少支架变形和装配异响，也为后续更换不同踏板主体保留了接口余量。
