对开式叶轮精密成型模具结构

　　这套对开式叶轮成型模具的结构设计，核心围绕复杂曲面叶片的脱模可行性展开，在流体机械核心部件的量产场景中，叶轮作为泵类、通风设备、透平装置的能量转换核心，其叶片曲面的成型精度直接决定整机的水力效率与运行稳定性，而对开分模的结构形式，正是为了解决带径向交错叶片、中心轮毂与外圈安装法兰一体成型的叶轮脱模难题。

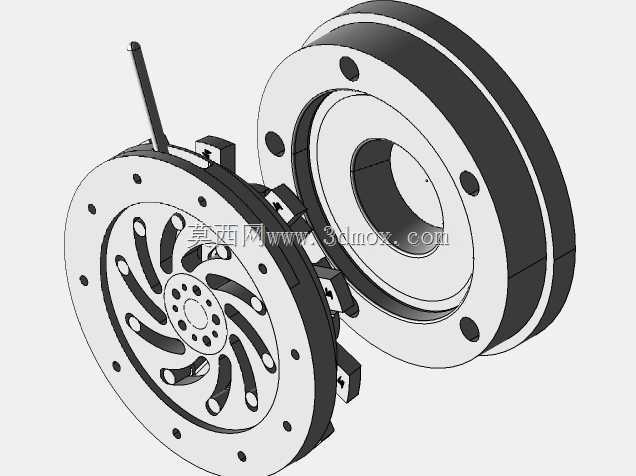

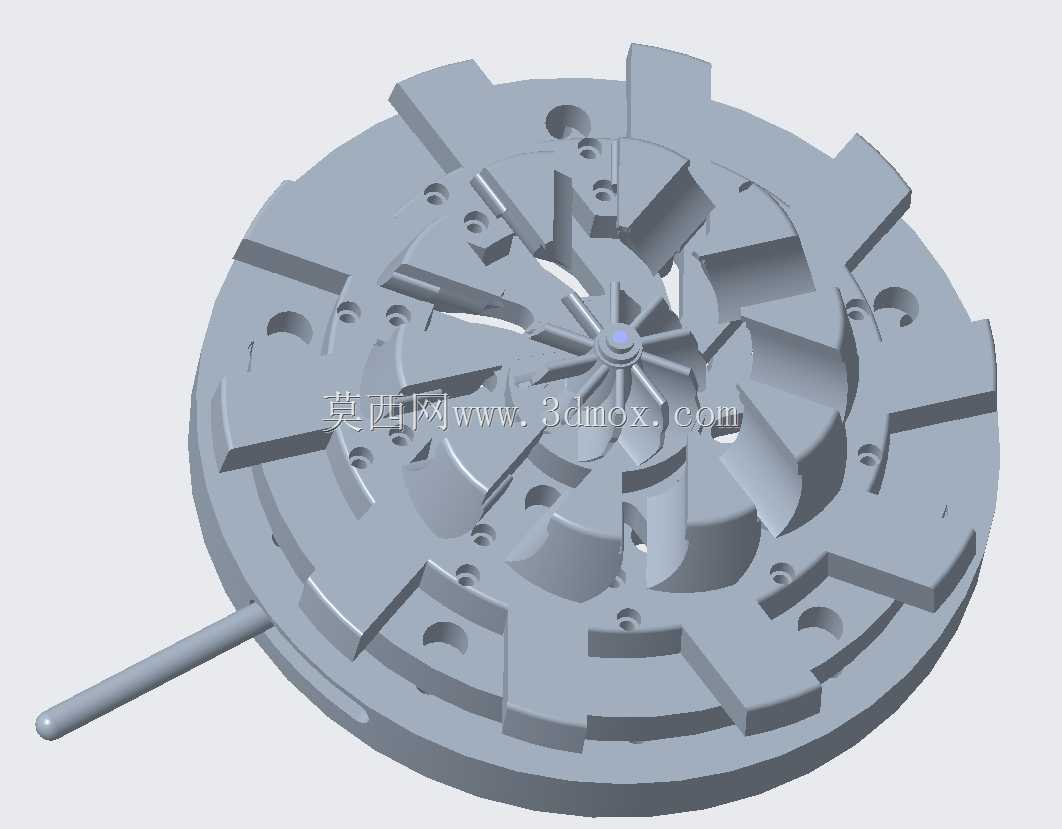

　　从实际产线的使用逻辑来看，这类模具适配的叶轮工件，外圈均布有安装定位孔与阶梯定位凸台，中心区域为放射状分布的扭曲叶片，叶片从中心轮毂位置向外圈流道平滑延伸，相邻叶片之间形成封闭的流体过流通道。如果采用整体式型腔结构，成型后工件的叶片侧边会被型腔侧壁完全包覆，沿轴向开模时叶片曲面会与型腔发生硬性干涉，强行顶出会直接造成叶片边缘崩缺、曲面拉伤，因此设计阶段将型腔沿叶轮径向分型为左右对开的两个半模，合模时两个半模精准贴合形成完整的叶片型腔与轮毂型腔，开模时两个半模先沿径向向两侧平移分开，完全让出叶片外侧的所有倒扣结构，之后再由中心顶出机构将成型完成的叶轮沿轴向平稳顶出，从根源上避免了复杂曲面脱模的结构干涉。

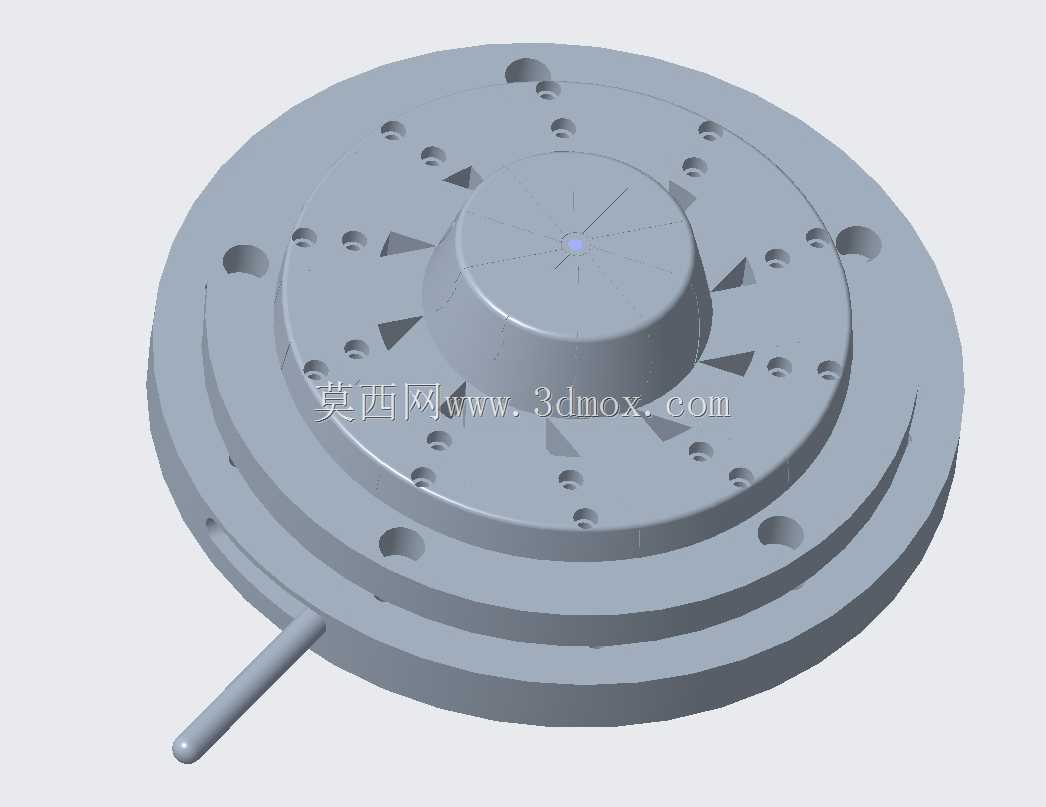

　　模具的本体采用圆盘式布局，整体外径与目标叶轮的外圈法兰尺寸匹配，分型面严格沿着叶轮叶片的径向对称面布置，半模型腔侧加工有与叶片曲面完全贴合的成型面，每一处叶片的扭曲角度、流道的过渡圆角都直接在型腔上铣削成型，保证注塑或者浇注完成后，叶轮的流道表面无需大量后续抛光即可达到流体工况的粗糙度要求。模具外圈对应叶轮安装孔的位置，设置有配套的定位芯轴，合模时芯轴精准穿入合模定位孔，既保证两个半模的合模同轴度，也直接成型叶轮外圈的安装通孔，省去后续二次钻孔的工序，同时保证安装孔的位置度与端面垂直度。

　　在安装边界层面，整套模具的上下端面预留有标准模架的安装槽与固定螺孔，可直接适配常用的卧式注塑机或者重力浇注设备的动定模安装板，模具侧边的对开滑块配套有导向滑槽与斜导柱驱动位，开模动作由设备的开模行程同步驱动斜导柱，带动两个半模沿滑槽平稳滑移，无需额外配置独立的侧向驱动油缸，简化了模具的配套结构。模具中心位置设置有同轴的轮毂成型芯轴，芯轴端部加工有叶轮中心轴孔的成型段，直接成型叶轮与传动轴配合的中心安装孔，保证轴孔与叶片流道的同轴度，减少后续叶轮做动平衡时的去重量。

　　实际结构设计中，半模的分型面处做了阶梯式的止口配合结构，合模时两个半模的止口互相嵌合，避免成型过程中型腔内的压力将半模撑开产生飞边，分型面的排气槽开设在叶片流道的末端位置，成型时型腔内的空气可以顺着排气槽顺利排出，避免叶片末端出现充填不足、气孔等缺陷。模具下方配置的环形顶出板，顶出力均匀作用在叶轮的外圈法兰端面，不会直接顶在厚度较薄的叶片上，防止顶出过程中叶轮出现变形。侧边延伸的细长杆件为模具的冷却回路导油管，通入温控介质后可对型腔温度进行均匀调控，保证成型过程中整个叶轮各区域的冷却收缩速率一致，控制工件的成型翘曲量。这类模具结构在小型离心泵叶轮、风机叶轮的小批量精密成型场景中实用性很强，对开的结构形式既保证了复杂叶片曲面的成型精度，也让脱模动作顺畅可靠，模具的型腔易损区域可以单独拆分更换，后期维护时无需更换整套模架，有效降低了长期生产的耗材成本。
