可配套mastclimber使用的起落架底盘结构

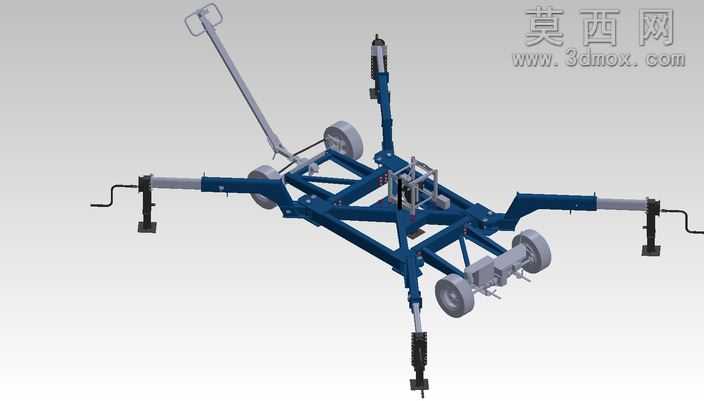

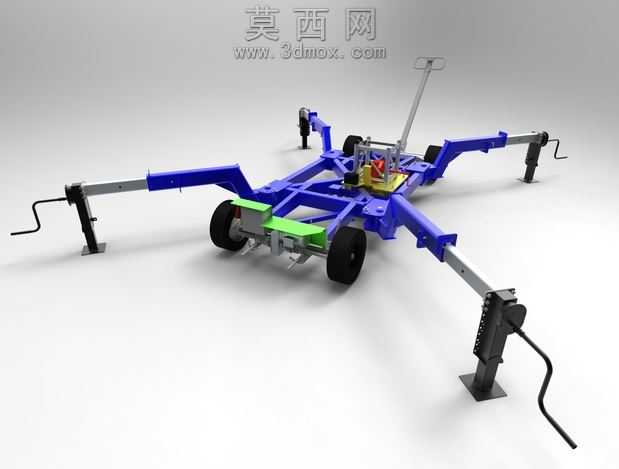

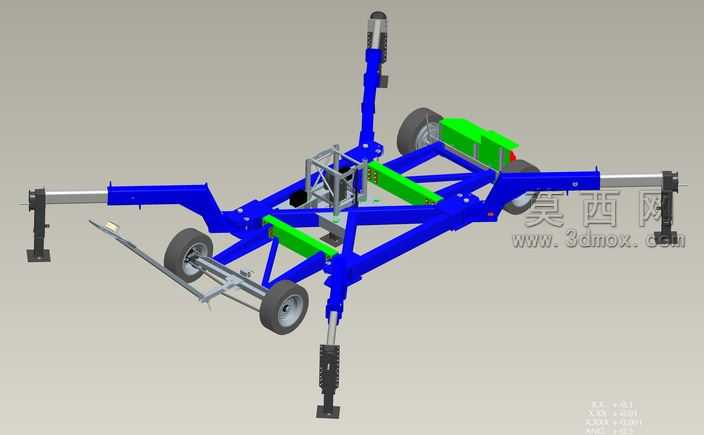

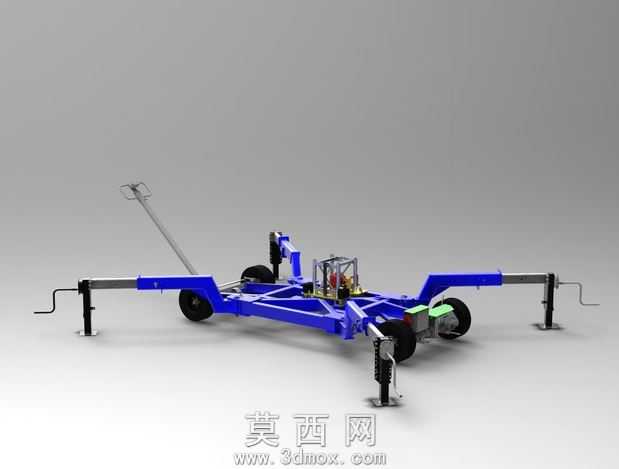

本作品为可与mastclimber配套使用的起落架底盘三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械结构设计的装配逻辑，对每一处连接位、活动位都做了精准的尺寸约束与干涉校验，确保各部件装配关系符合实际机械加工与装配的公差要求。模型主体框架采用高强度方管拼接的十字延展结构，四个方向均设置可伸缩调节的支撑臂，支撑臂末端配置带手摇调节结构的立式支腿，支腿底部设置方形防滑承重脚垫，可根据作业场地的平整度、所需的支撑高度单独调节每一处支腿的伸出长度，保证整体架体在作业过程中保持水平稳定，避免出现倾斜侧翻的风险。底盘中部设置mastclimber的对接安装位，预留了标准的连接孔位与定位基准，可直接与对应设备完成快速对接装配，无需额外做结构修改。底盘后侧配置两个带轮毂的橡胶移动轮，配合中部的牵引操纵杆，可在支腿收起状态下完成整个底盘及配套设备的短距离转场移动，无需额外吊装转运设备，大幅提升现场作业的转场效率。渲染阶段针对不同部件做了差异化材质赋予：主体支撑框架采用哑光蓝色金属漆材质，还原工程机械设备的常用涂装质感；伸缩支腿、调节摇把采用发黑处理的金属材质，体现金属部件的耐磨防锈工艺特性；移动轮采用黑色橡胶材质，还原轮胎的哑光磨砂质感；局部电气组件、防护盖板分别采用工程塑料、镀锌金属材质，通过调整材质的粗糙度、反光度、金属度参数，让整体渲染效果贴近真实设备的视觉表现。设计过程中充分考虑了实际使用场景的需求，对支撑臂的伸缩行程、支腿的调节范围、轮组的承重能力都做了匹配性设计，既保证支撑状态下的结构强度与稳定性，又兼顾移动状态下的灵活性，整体结构无冗余设计，所有部件都具备明确的功能指向，可作为同类高空作业配套支撑底盘的设计参考，也可直接用于相关设备的结构演示、装配教学场景。
