自主越障爬楼梯概念机器人结构设计

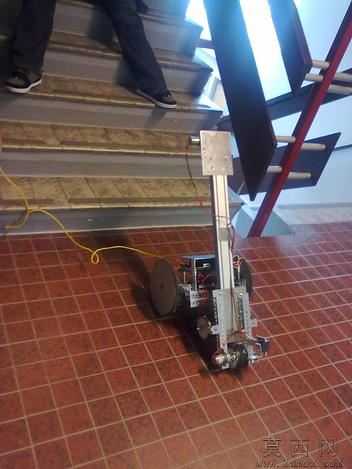

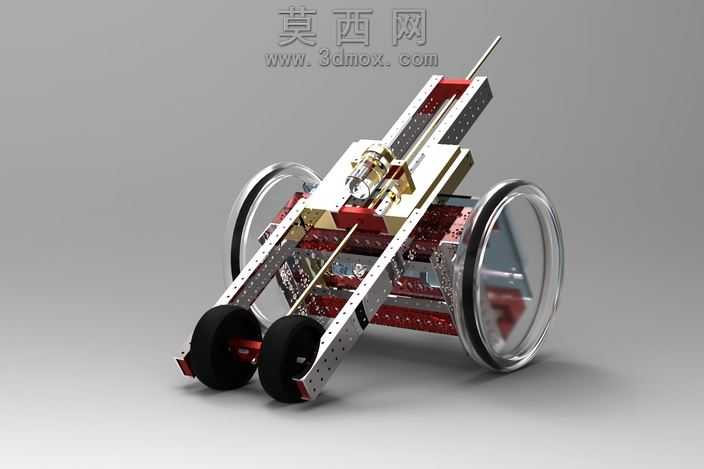

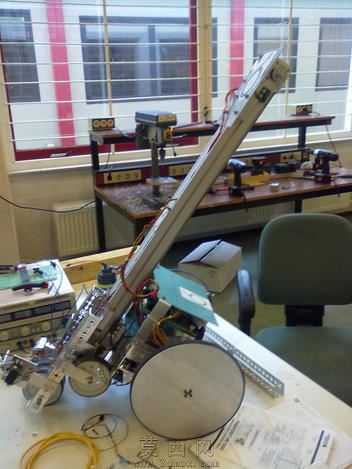

本作品为面向楼梯越障场景的概念型移动机器人三维设计，整体建模过程围绕功能验证的核心目标展开，在三维建模阶段优先完成运动机构的骨架搭建，先确定前后轮组的相对位置、摆臂结构的活动行程范围，确保核心的爬楼动作逻辑可通过结构运动实现，再逐步细化各个零部件的实体造型。建模过程中采用铝型材作为主体支撑框架的基础构件，精准还原型材的安装孔位、槽道结构，保证框架部分的装配关系完全符合实际搭建的工艺要求，主体承载结构采用分层设计，将动力传动组件、配重安装位、轮组连接座分别布置在不同的结构层，既保证整体重心处于合理区间，避免爬楼过程中出现倾翻风险，也为后续的零部件迭代预留了充足的安装空间。轮组设计采用差异化配置，前端设置两个小直径实心轮作为前置支撑与导向结构，后端配备两个大直径透明轮圈的主行走轮，搭配可摆动的金属框架臂结构，在接触楼梯台阶时可通过摆臂的角度调整，借助轮组的转动与框架的抬升动作完成台阶的逐级跨越，传动部分的连杆、轴件、紧固件都按照标准件参数进行建模，保证各个运动部件之间不存在干涉问题。渲染阶段采用KeyShot完成视觉效果呈现，针对不同材质分别调整参数：铝型材框架赋予磨砂金属材质，还原阳极氧化处理后的哑光金属质感与细微的表面颗粒感；金属结构件根据加工工艺区分，切削加工的零件赋予亮面金属材质，凸显机加工后的平整光洁度，红色结构件赋予哑光工程塑料材质，模拟3D打印功能件的视觉效果；大直径主轮的透明轮圈调整折射率与透光参数，还原透明亚克力材质的通透质感，同时添加轻微的表面划痕与使用痕迹提升真实感，前置小橡胶轮赋予哑光黑色橡胶材质，还原轮胎的阻尼质感。场景搭建采用简洁的灰色渐变背景，搭配柔和的影棚布光，通过主光、辅光、轮廓光的组合打光，清晰凸显机器人的结构层次与机械美感，重点突出摆臂结构、轮组布局、框架搭建的设计细节，完整呈现概念阶段的设计构想，为后续的实物原型制作提供直观的三维参考，验证了该爬楼结构方案的视觉可行性与结构合理性。
