推土机刀片焊接工装结构三维设计

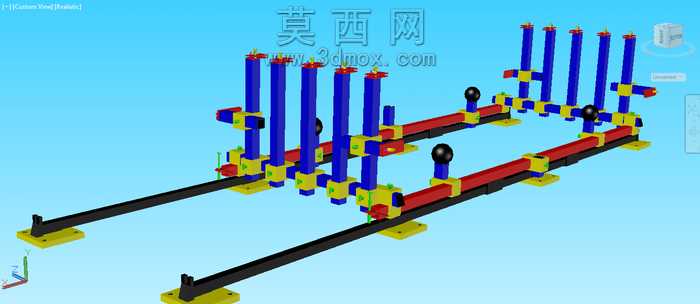

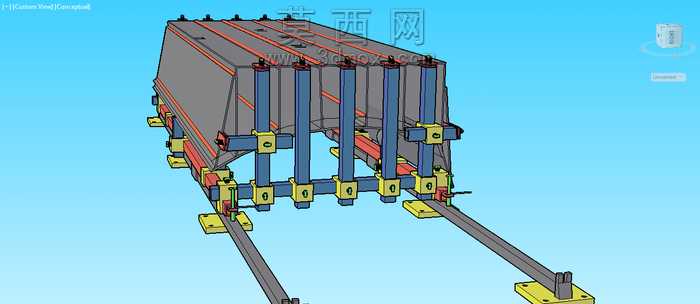

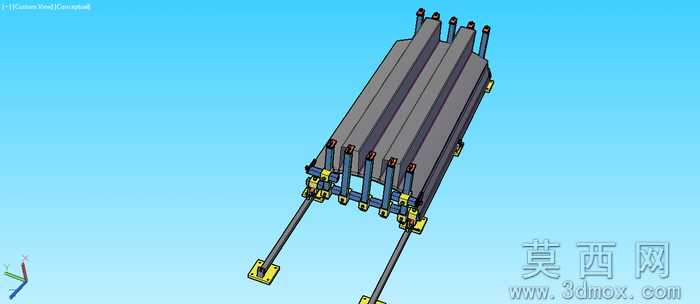

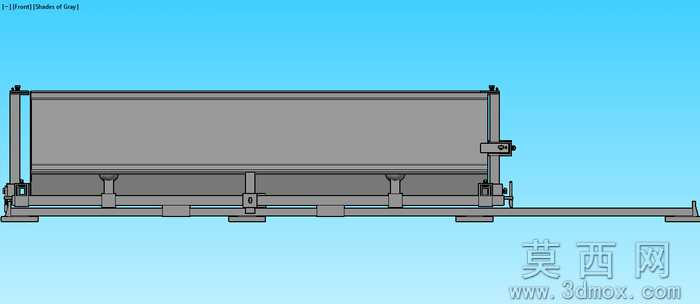

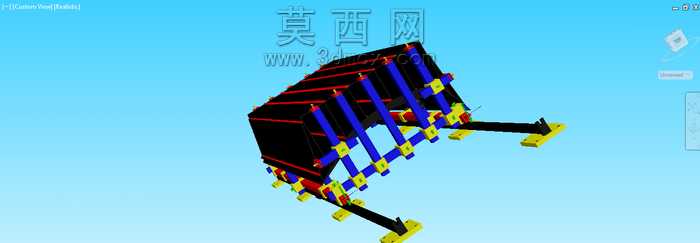

本作品为推土机刀片焊接配套的工装系统三维设计，采用AutoCAD 2011完成全参数化建模与装配搭建，整体建模过程严格遵循机械加工工艺逻辑，从单个零件的草图绘制、特征拉伸、阵列、倒角等基础操作开始，逐步完成所有定位件、夹紧件、支撑件、连接件的独立建模，再按照实际焊接工位的装配约束关系完成总装，确保各部件之间的配合公差符合焊接工装的设计要求。渲染阶段采用工程类常用的纯色浅蓝背景，对不同功能的零件赋予差异化材质：主体刀片基材采用深灰色哑光金属材质模拟耐磨钢材质感，定位夹紧组件采用亮黄色工程塑料与深蓝色结构钢材质区分功能属性，连接螺栓、调节杆采用金属镀铬材质突出紧固件特征，底部支撑脚采用带安装孔的钢板材质还原现场安装结构，整体渲染效果清晰区分各部件功能，便于直观查看工装的结构组成。结构设计上，该工装采用多工位并行定位布局，可同时装夹多片推土机刀片完成焊接作业，沿刀片长度方向设置多组对称布置的夹紧定位模块，每个模块包含垂直压块、水平定位销、高度调节杆，可适配不同厚度、不同长度规格的推土机刀片装夹需求；两侧设置可伸缩的斜向支撑拉杆，底部带固定安装座，可将整个工装牢固固定在焊接工作平台上，避免焊接过程中工装移位影响焊接精度；夹紧机构采用快拆式螺栓压紧结构，无需专用工具即可完成刀片的装夹与拆卸，有效提升焊接工序的作业效率。设计思路围绕推土机刀片焊接过程中的定位精度、装夹效率、操作便捷性三个核心需求展开，首先针对推土机刀片长条形、易变形的结构特点，采用多点均匀支撑的布局避免焊接过程中刀片受热变形，其次通过模块化的夹紧组件设计，降低工装的制造成本与后期维护难度，所有易损的夹紧压块均采用可更换式设计，磨损后无需更换整个工装即可快速替换；同时在工装的操作侧预留足够的焊接操作空间，避免工装结构干涉焊枪的作业路径，确保焊接作业的可达性。整个模型完整还原了焊接工装的所有结构细节，包括每个螺栓的安装位置、调节杆的行程范围、定位销的配合尺寸，可直接用于工装的加工出图参考，也可作为工程机械焊接工装设计的参考案例，帮助设计人员快速理解同类工装的结构设计逻辑与参数匹配思路。
