U型起重连接卸扣三维结构设计

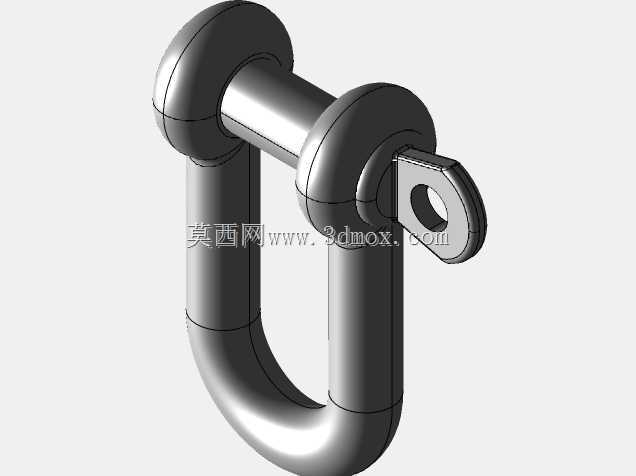

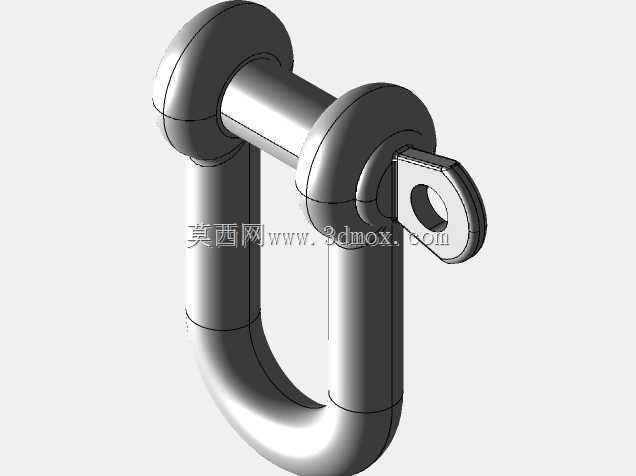

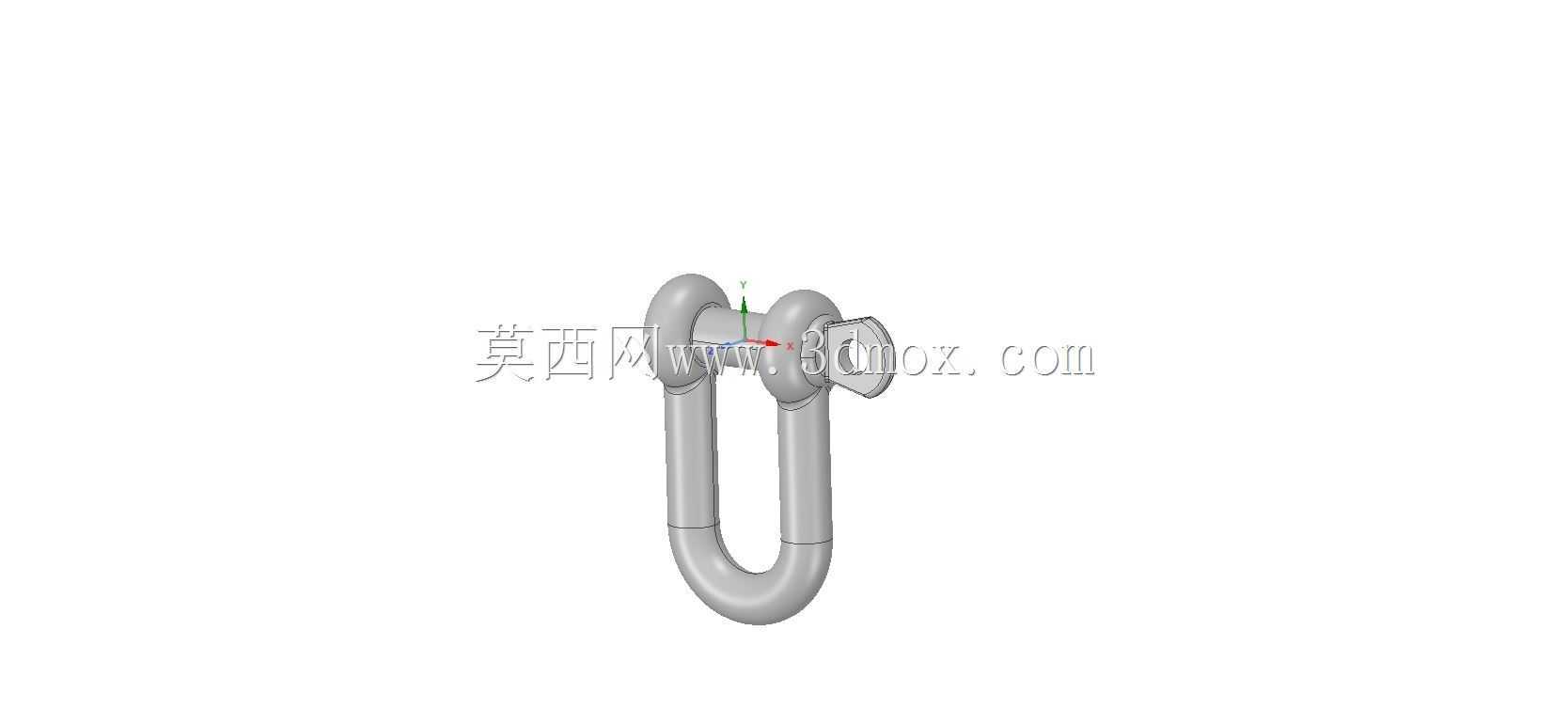

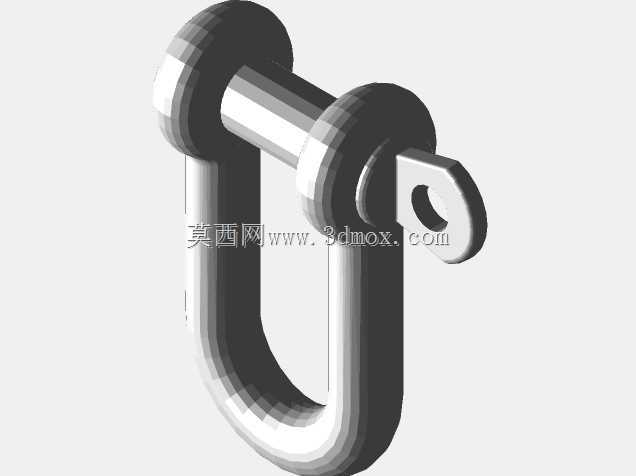

　　该模型呈现的是一种典型U型起重卸扣，主体由弯曲成马蹄形的环体与横向穿装的锁销构成，属于吊装、牵引和索具系统中使用频率很高的可拆卸连接件。环体采用圆截面棒料弯制后形成连续承载弧，两端耳部预留同轴销孔，锁销从一侧耳部穿入并在另一侧形成螺纹或限位配合，使钢丝绳套、吊带端环、链条端节或吊耳能够被封闭在U形空间内，作业完成后又可通过拆卸销体快速分离。

　　从现场使用逻辑看，这类构件常出现在厂房行车吊运、港口索具编组、工程机械拖挂、钢结构临时就位、船舶系固以及维修救援场景中。它不是独立完成提升动作的设备，而是位于吊钩与被吊物之间的传力中间件：上方可接入吊钩、吊梁或链条，下方连接绑扎点、吊耳或柔性索具。其价值在于把多股索具的汇集载荷转化为明确的销轴受剪与环体受拉路径，同时通过可开合结构避免把钢丝绳永久绑扎在吊点上。

　　结构设计的重点首先落在U形弯曲段。圆弧底部不能简单按直杆拉伸处理，因为索具接触压力会沿内弧面分布，弯曲内侧存在明显应力集中趋势，外侧则承受较大拉应力。建模时环体中心线需要保持平滑过渡，弯弧半径与棒料直径之间应留有合理比例，过小的弯曲半径会使内侧材料冗余而外侧纤维受拉加剧，过大则增加整体尺寸和重量。两侧耳部相对弯弧逐渐加粗，目的不是造型变化，而是为销孔周边补充承压面积，使销孔内壁的挤压应力分散到更大区域。

　　销孔轴线与U形环对称面的关系需要严格控制。两耳孔应同轴，且销轴线尽量垂直于环体所在平面，这样锁销受载时才以双剪切和均匀弯曲为主；若孔位偏斜，装配后销体一侧会出现点接触，吊装瞬间局部接触应力升高，长期使用还可能造成耳部异常磨损。模型中耳部外侧与销头、螺母端之间保留了贴合面，销体端部结构显示出防脱设计思路，即在承受振动、晃动和反复装卸时，销体不会因回转或轴向窜动自行脱出。

　　外形尺寸方面，U形内净宽决定了可容纳的索具数量和端环尺寸，内净高则影响吊耳、绳环套入后的转动余量。实际选型时不能只看外部轮廓，还要核对销孔直径、销轴有效跨度、耳部厚度以及环体截面直径。销轴跨度过小，厚吊带或多层绳套无法装入；跨度过大，则销体在额定载荷下的弯曲变形增加。环体开口端的耳部外侧间距决定扳手空间和装拆便利性，尤其在高空或狭窄吊装位置，操作人员需要用标准工具完成销体旋紧，耳部周围不能与相邻构件干涉。

　　安装边界上，卸扣应尽量使载荷作用在环体平面内，避免侧向牵拉。U型环的圆弧底部适合承受沿环体对称面方向的拉力，若被吊物摆动后使索具压在耳部侧面或销端，受力状态会由设计预期的拉伸、剪切组合转为弯扭复合，承载能力显著下降。多点吊装时，各卸扣之间的夹角也需要纳入布置，夹角增大会使单根索具及卸扣承受的分力上升，因此吊点布局、绳长和卸扣规格必须同步校核。

　　三维建模过程中，圆截面环体可通过路径扫描形成连续实体，弯弧与直段交接处应保持曲率连续，避免出现折线段。耳部销孔不宜以简单切除后就结束结构表达，孔端倒角、销头贴合面、螺纹旋合段或防转结构都应体现出来，因为这些细节直接影响装配干涉检查和工程图尺寸标注。锁销作为独立运动件，应与环体保留清晰装配关系，便于在数字样机中检查穿装方向、拆卸行程以及销端锁紧空间。

　　该类零件虽然外形简洁，但工程判断集中在载荷路径和连接可靠性上。环体负责把下方索具载荷传递到销轴，销轴再通过双耳支撑把力传回上部连接点，形成封闭受力链。设计时需关注圆弧段拉伸、耳部孔壁承压、销轴剪切与弯曲、螺纹端预紧以及接触磨损等多个环节。模型在结构表达上突出了U形环、同轴双耳、横向锁销和端部锁紧形态，可用于吊装索具布置、吊点连接方案校核、维修工装演示以及通用机械连接件的装配参考。
