可FDM打印的开放式叶轮离心鼓风机结构

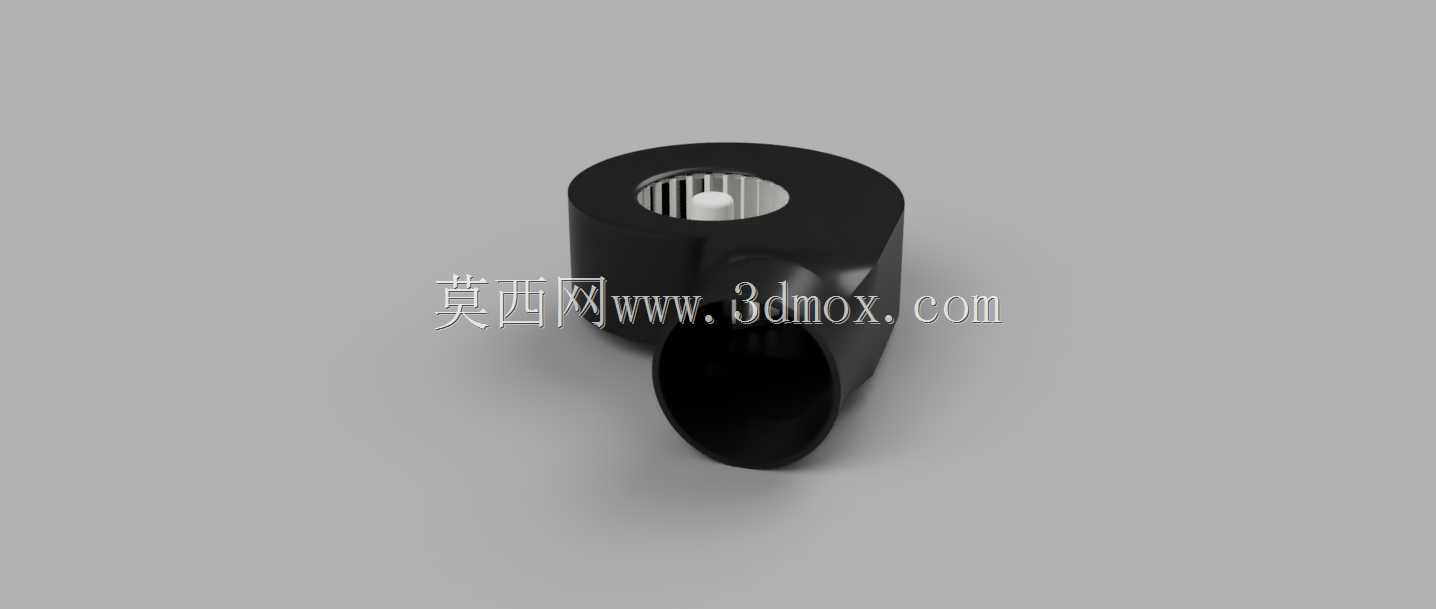

　　这套离心式鼓风装置的结构方案，最初是围绕桌面级制造条件与小空间通风需求展开的，整体壳体采用蜗壳式流道布局，进风口沿轴向布置在蜗壳上端，出风口沿切向从蜗壳侧下方引出，气流从轴向进入叶轮腔后，被高速旋转的开放式叶轮带动获得离心动能，再沿蜗壳流道逐步扩压减速，最终从径向出风口送出，适配小流量、中等压头的空气输送场景。

　　从实际落地场景来看，该装置可以直接嵌入桌面FDM打印设备的腔体通风回路，用来及时排出打印过程中挥发的微量气态物料、带走腔体内积聚的热量，避免热场不均导致的成型件翘曲；也可以作为小型光固化树脂打印设备的外置排风单元，配套随模型附带的管道转接附件，就能对接设备原有排风接口，把腔体内的挥发气体引导到室外或者过滤模块中。除此之外，这套结构也可以用在小型电子设备机柜散热、桌面工位局部排烟、小型实验台通风换气这类对风机尺寸限制严格、又不需要工业级大风量的场合，开放式叶轮的设计让它在输送含有少量细小纤维、轻质碎屑的空气时，不容易出现流道堵塞的问题，日常清理时只需要拆开蜗壳对接面就能直接擦拭叶轮流道，维护门槛很低。

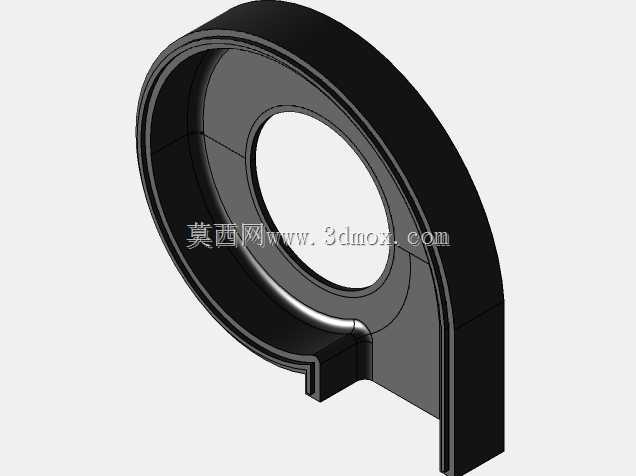

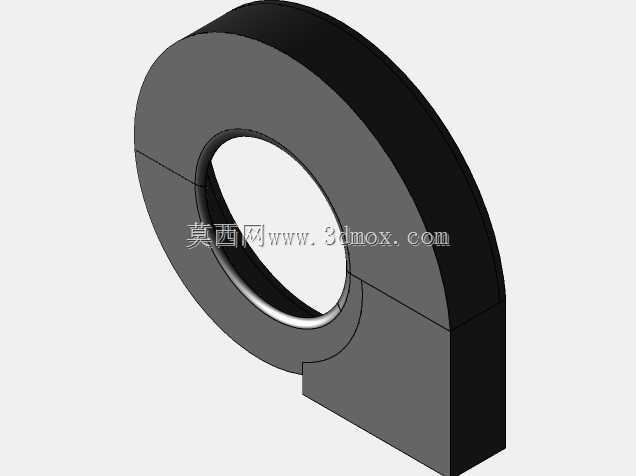

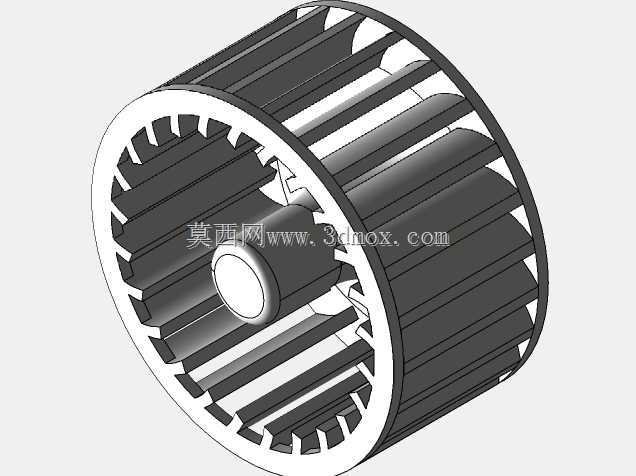

　　设计阶段特意把所有结构件的壁厚、悬伸角度都控制在普通FDM打印机的可成型范围内：蜗壳的两个半壳采用平面分型，分型面选在蜗壳轴向中截面，打印时不需要添加大量支撑，仅在叶轮中心的轴孔位置添加少量可溶性或者易剥离支撑即可；叶轮采用后向开放式叶片布局，叶片厚度均匀，没有封闭的叶轮前盖，既降低了打印时的悬空支撑需求，也让叶轮整体转动惯量更小，搭配小型高速无刷电机就能快速达到工作转速。蜗壳的流道型线按照等环量扩压原则绘制，从叶轮外缘到出风口的通流截面逐步扩大，减少气流在蜗壳内部的涡流损失，出风口的接口尺寸做了标准圆管对接边，可以直接搭配常用的PVC通风软管或者3D打印的转接管道，不需要额外定制异形接头。

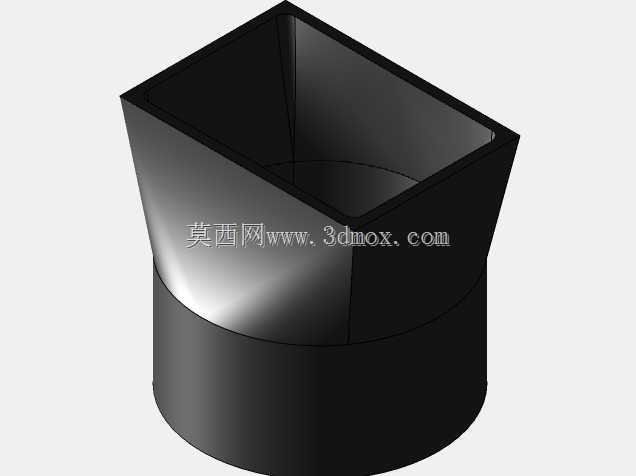

　　安装边界方面，整套风机的蜗壳主体轮廓为近似圆柱形蜗室，轴向总高度控制在小型桌面设备的腔体预留空间范围内，径向出风口的中心高度与蜗壳底部安装面预留了足够的管道弯折距离，安装时可以通过蜗壳底部预留的固定孔位锁在设备机架上，也可以通过出风口管道直接吊挂安装；叶轮中心的轴孔采用标准通孔设计，可以适配常见的小型电机输出轴，轴孔侧面预留了顶丝孔位，装配时锁紧顶丝就能实现叶轮与电机轴的周向固定，不需要额外加工联轴器。配套的管道附件包含变径转接段与管道固定卡扣，变径段可以适配不同直径的通风管道，卡扣则能把风管与风机出风口牢牢固定，避免风机运行时振动导致风管脱落。

　　结构细节上，蜗壳的两个半壳对接面预留了螺栓安装孔与定位止口，装配时先通过止口完成两个半壳的径向定位，再穿入螺栓锁紧，就能保证蜗壳内部流道的对接面平齐，不会出现台阶干扰气流；进风口位置做了圆弧导流边，引导轴向进入的气流平顺转向叶轮叶片入口，降低入口气流的冲击损失。叶轮的叶片数量经过权衡，既保证了运行时的风压输出，也避免叶片数量过多导致打印时叶片之间的支撑难以去除，叶轮做了动平衡适配结构，整体质量分布均匀，在常规工作转速下运行振动很小，不需要额外做复杂的现场动平衡调校。针对树脂打印设备的通风需求，管道附件还预留了过滤棉安装位，可以在排风路径上加装小型活性炭过滤棉，直接吸附排出气体中的微量有害物质，不需要外接大型过滤系统。整套结构没有复杂的异形曲面与特殊工艺要求，所有零部件都可以通过普通熔融沉积打印完成，后期装配仅需要常用的螺栓、电机与通风管，非常适合小批量自制设备的通风改造与小型非标装置的送风模块选型参考。
