盖茨GT2九毫米宽齿形惰轮带轴承

　　该零件对应小型同步传动系统中的GT2齿形惰轮，轮体适配9mm宽度的Gates GT2同步带，型号标识中的20齿、9A、P5、H140等信息可在选型时用于核对齿形、带宽、内孔与安装边界。惰轮在设备中不承担主动输出，也不直接连接电机轴，而是布置在同步带绕行路径上，用于改变带的走向、增加包角、补偿中心距偏差，并在长跨距传动中抑制带段抖动。

　　从实际应用看，这类带轴承惰轮常见于桌面自动化、轻型输送、检测设备、小型进给机构以及3D打印和数控运动平台。GT2节距小、啮合细密，适合定位精度要求较高、负载相对较轻的直线运动轴。当电机与从动轮之间空间受限，或同步带需要绕过机架、导轨、传感器等结构时，单纯依靠两轮布置往往无法获得合理走线，此时增加惰轮可以让带路径贴合计设空间，同时保持带齿与轮齿的正确啮合。

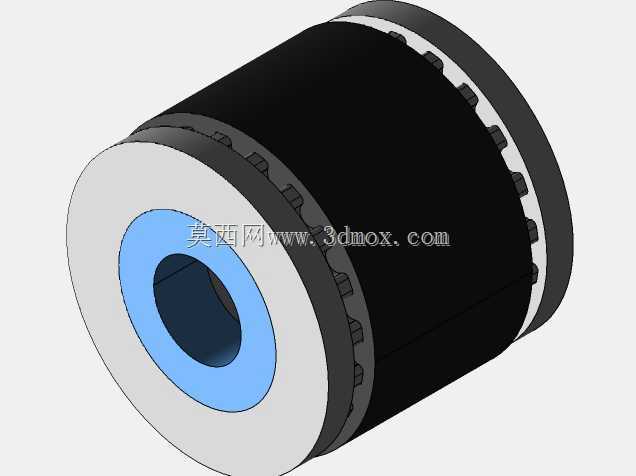

　　模型外形由外圈带齿筒体、两侧挡边、中部轴承安装孔和内孔衬套区域构成。外圈黑色部分为与同步带接触的齿形工作区，齿槽沿圆周均匀分布，齿顶与齿根轮廓需要与GT2带齿匹配，避免啮合干涉或跳齿。两侧凸缘用于限制皮带轴向窜动，尤其在设备启停、换向或带张力波动时，挡边可降低皮带跑偏脱出的风险。端面浅色圆环为轮体支撑结构，中心蓝色区域表示轴承或衬套安装位，中间通孔用于穿过固定轴或紧固件。

　　设计这类惰轮时，首先要确定的是带轮齿数和有效节圆。齿数过少会使皮带弯曲应力增大，啮合齿数不足；齿数过大则占用空间增加，转动惯量也随之上升。20齿规格在GT2轻载传动中属于较均衡的选择，既能保证多齿同时接触，又不会让外径过大。带宽方向需要与9mm皮带匹配，轮齿工作宽度应略大于带宽，并在两侧保留挡边高度；挡边过高会增加外形尺寸和摩擦风险，过低则不能可靠约束皮带。

　　轴承位是惰轮结构的关键。惰轮工作时绕固定轴旋转，若内孔与轴直接摩擦，磨损快、阻力大，也不利于保持带张力稳定。集成轴承后，轮体可随皮带运动灵活转动，降低空载阻力和发热。建模时应保证轴承外径与轮体孔位同轴，端面定位不能压迫轴承外圈旋转；中心轴或螺钉穿过时，应通过台阶、套筒或锁紧方式固定内圈，使轮体旋转而轴保持静止。若采用双轴承布置，还需控制两轴承同轴度和跨距，以减少悬臂带来的偏摆。

　　安装边界方面，需要同时校核径向包络和轴向空间。轮体外圆应与皮带节线位置一致，轴心位置调整后要保证带齿进入和离开轮槽时平顺，不能在入口处出现尖锐折角。周边机架、螺钉头、导轨侧面和线束应避开轮体旋转范围，尤其是两侧挡边外缘要留有间隙。轴向固定件不应突出到皮带运行区域，张紧调节方向最好沿带段合力方向布置，这样调节螺钉或滑槽受力直接，张力变化更容易控制。

　　从受力角度看，惰轮承受的主要是皮带两侧张力合成后的径向载荷。包角越大、带张力越高，轴承载荷越明显。轻载定位机构中，GT2皮带通常采用较低预紧力，重点是消除回程间隙和降低振动；若惰轮用于高速往复轴，则需关注轴承转速、润滑和轮体动平衡。轮体材料可根据工况选择塑料、铝合金或金属件，塑料件重量轻、成本低，适合轻载；铝合金件散热和尺寸稳定性更好，适合较高转速或频繁换向场合。

　　三维建模时，齿形部分不能只按光轮近似处理。同步带传动依赖齿面啮合，齿距、齿槽圆角、挡边直径和带轮宽度都会影响装配检查。将皮带按实际路径一并装配，可以直观检查入口啮合、侧向间隙和最小包络；对固定轴、轴承、挡圈、锁紧螺钉也应建立简化模型，以便在总图阶段确认安装顺序。维修拆装时，惰轮通常需要在不拆动电机和从动轮的情况下取出，因此周边预留的扳手空间和轴端固定方式也应在结构布置阶段考虑。

　　总体而言，该GT2齿形惰轮的核心价值在于以紧凑旋转部件实现皮带导向和张紧，使轻型同步传动在有限空间内保持稳定啮合。结构上围绕齿形匹配、轴承承载、挡边限位和轴心固定展开，选型与建模时只要把节圆、带宽、内孔、包角和周边间隙校核清楚，就能在自动化运动机构中获得较低阻力和较高可靠性。
