盖茨GT2九毫米宽光滑张紧惰轮

　　在小型同步传动布局里，GT2带轮系常见于桌面数控进给轴、3D打印运动机构、轻载分拣模组、实验台直线滑台以及精密测绘设备。这类机构的空间往往被型材框架、电机座、传感器支架和走线槽压缩，主动轮与从动轮之间很难始终保持理想包角，皮带长期运行后还会因蠕变、温升和载荷波动出现松弛。光滑惰轮的作用并不是传递齿形啮合，而是在皮带背面提供稳定支撑，通过改变带段走向、增加小带轮包角或吸收跨距过长带来的抖动，使整条同步带在高速往复运动中保持平顺。该零件采用圆柱外缘与两侧挡边组合的结构思路，外缘工作表面不加工齿槽，宽度按9毫米同步带匹配，避免带背在绕行时被齿形反复压出痕迹。挡边高出带面，能够约束皮带在偏载、启停冲击或装配轻微不对中时的轴向窜动，

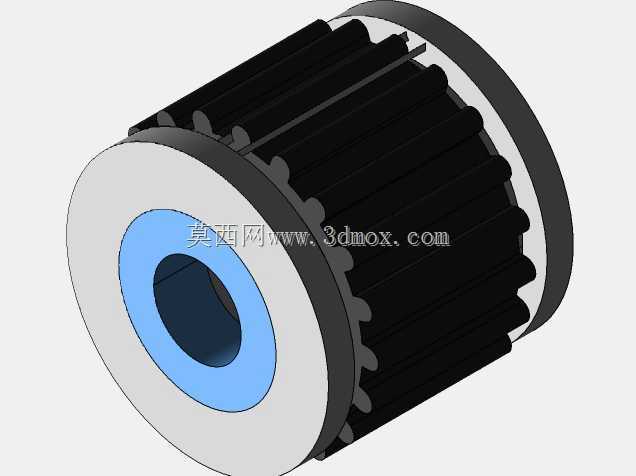

　　降低掉带风险。中心区域设置贯通安装孔，孔周通过浅色轮毂段形成支承过渡，实际选型时可在孔内压入微型滚珠轴承，也可根据转速和载荷改为衬套或台阶轴直接支承。轴承方案适合频繁正反转和较高线速度场景，衬套方案更适合低速、轻载、低成本模组。建模时先确定带轮的公称宽度、外圆工作直径和挡边外径，再围绕中心轴承位建立回转基体。外圆与挡边交接处保留圆角，可减少皮带边缘应力集中；挡边外侧到轮毂的过渡采用连续锥面或台阶面，既保证塑料件成型时的壁厚均匀，也让金属加工件有清晰的装夹基准。黑色外圈表现为带背接触区，两侧灰色圆盘承担限位，蓝色内圈强调轴承安装边界，这种分层表达有利于在装配体中快速检查干涉。安装边界方面，需要重点核对惰轮轴心到相邻带段的距离、

　　挡边外径与机架侧板的间隙、中心孔轴线与主动轮轴线的平行度。若惰轮用于张紧侧，支架通常设计成长圆槽，通过偏心套或调节螺钉改变轴心位置；若仅用于导向，轴心位置应在装配时固定，避免运行中产生附加振动。带背经过光滑轮面时，接触区应覆盖带宽中部，轮面直径不能过小，否则皮带反复弯曲会加剧帘布层疲劳。对于9毫米带宽，轮面有效宽度略大于带宽即可，过宽会增加结构体积，过窄则容易在皮带跑偏时形成边缘切割。工程布置中，惰轮尽量放在松边，减少压紧力对轴和轴承的额外载荷；调节行程要覆盖皮带装配余量和后期伸长量，同时不能让带段出现反向弯折。三维装配检查时，应把同步带作为柔性件参考，绕行包角、切入角和切出角都要平滑，轮缘不得与同步带齿面发生摩擦。该结构兼顾导向、张紧和防脱带功能，外形紧凑，适合在密集机械结构中作为标准传动辅件使用。
