Ender3改装夏尔巴挤出喷头集成组件

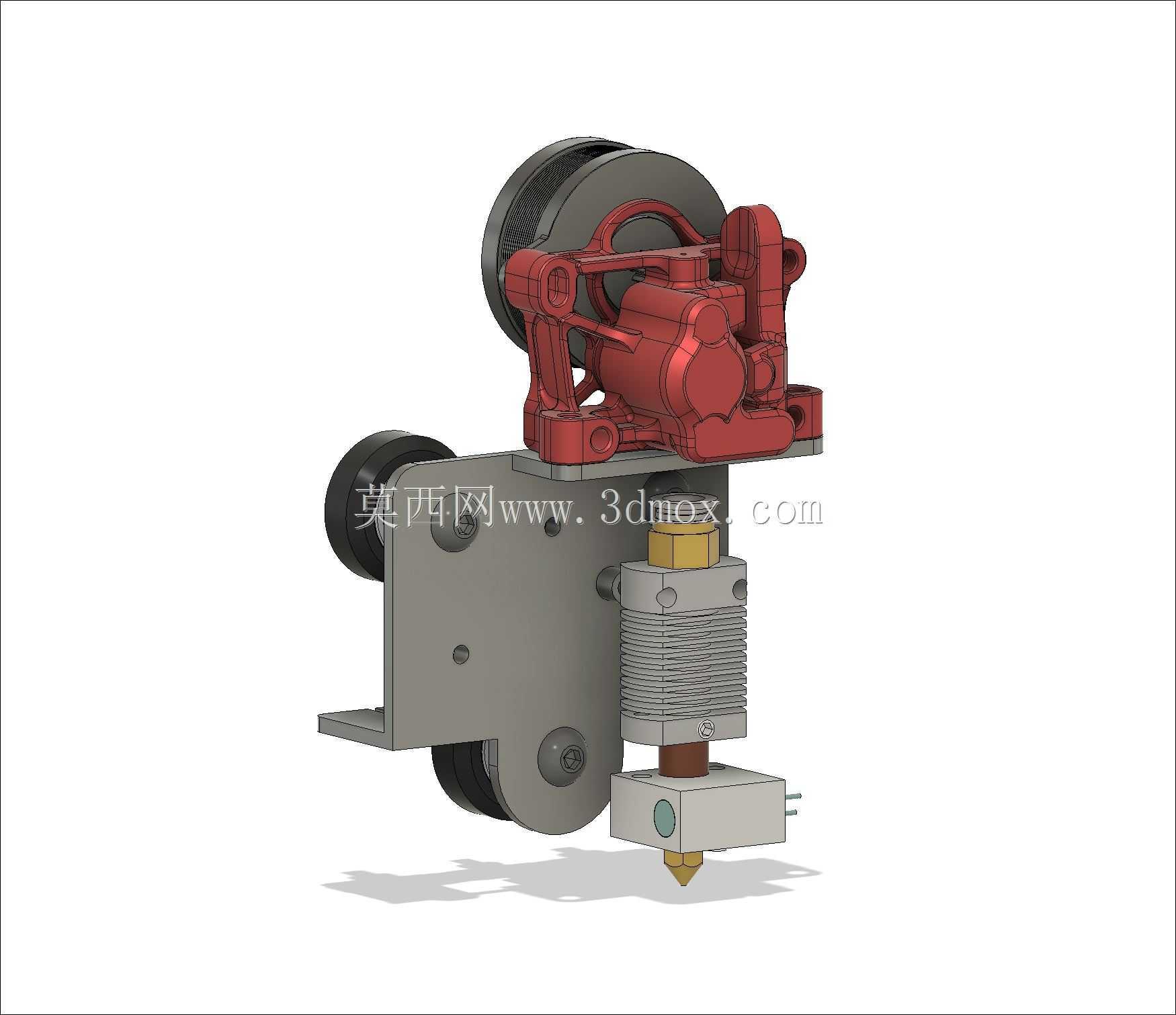

　　这套结构围绕桌面级FDM设备的挤出与热端集成展开，核心是把送料、导向、散热、喷嘴安装和运动连接集中在一块可替换的安装板上，适合对Ender3系列设备进行近程挤出改造时参考。实际使用中，耗材从上方挤出机构进入，经红色挤出组件内的送料齿轮压紧后向下输送，穿过喉管进入加热块，最终由喷嘴熔融挤出。安装板同时承担X轴运动滑块、滑轮限位、热端固定和挤出机支撑的作用，因此板件上的孔位不只是装配孔，也决定了喷嘴相对打印平台、X轴横梁和龙门运动中心的位置关系。

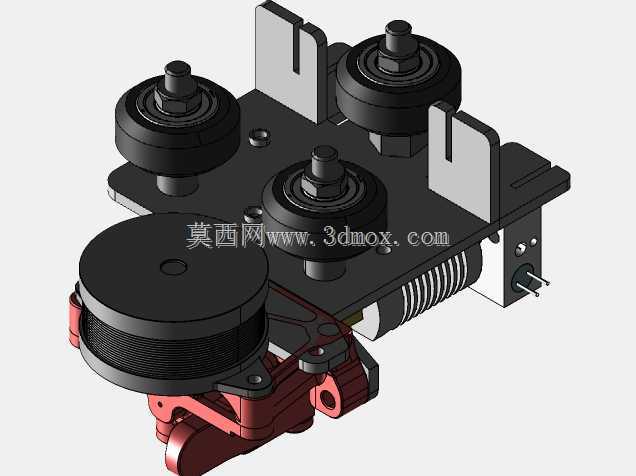

　　从设备用途看，该组件主要服务于小尺寸桌面打印机的高速、近程送料需求。近程布置能够缩短耗材从驱动轮到喷嘴的路径，使柔性耗材在推送过程中更少出现弯折、失步和回抽滞后；对于PLA、PETG以及部分TPU材料，送料响应会更直接。红色挤出部分采用紧凑的摇臂和齿轮布局，压紧力通过弹性件和可调结构作用在耗材上，维护时可以打开摇臂更换耗材或清理齿轮残料。滑轮布置在安装板后侧和侧部，用于沿既有线性导轨或滚轮导向系统运动，改装时需要重点核对轮轴中心距、轮缘宽度以及板件与型材之间的间隙。

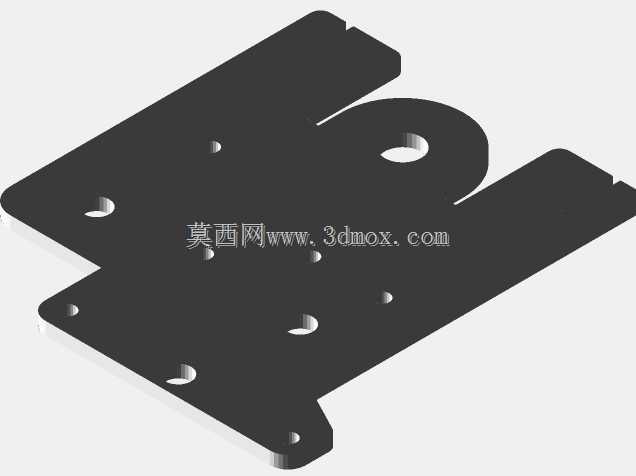

　　结构设计上，安装板采用平板折弯式承载思路，上部固定挤出机，下部悬挂散热体和加热块，侧面保留滑轮轴孔与紧固件位置。这样的布局使主要载荷沿板件平面传递，挤出机反作用力、热端重量和X轴加减速惯性都能通过板件分散到滑轮连接点。热端区域可见散热鳍片、喉管、加热块、喷嘴和温度元件安装位，散热段与加热段之间通过喉管形成热屏障，避免热量向上传导造成耗材提前软化。散热体上方与安装板之间需要保留足够空气流通空间，若设备原配风扇风道继续使用，应保证气流能够扫过鳍片而不是只吹向加热块。

　　安装边界方面，喷嘴尖端到安装板定位面的距离直接影响首层高度和自动调平传感器位置，装配时不能只按外观对齐。挤出机进料口、喉管轴线和喷嘴通道应保持同轴，任何侧向错位都会增加耗材阻力。板件上的大孔用于穿过喉管、线材或固定螺栓，小孔则承担定位和锁紧；若采用激光或CNC切割自制板件，孔位公差、板厚和材料强度要同时考虑。板厚过薄会在高速换向时产生弹性晃动，板厚过大则增加运动质量，影响X轴加速性能。滑轮偏心衬套与型材轨道的预紧也需要配合调整，过松会导致喷头抖动，过紧则增加磨损和电机负载。

　　在建模处理时，应把挤出机、热端、安装板、滑轮、紧固件和风扇连接位作为独立子装配管理，便于检查干涉。红色挤出壳体外形复杂，包含摇臂转轴、齿轮腔、耗材通道和螺栓柱，建模时要保证开合运动范围内不与安装板、线材或风扇罩碰撞。热端下方加热块和喷嘴属于高温区域，周围应与塑料件、线束和柔性耗材保持安全距离。线束从挤出机电机、加热棒和温度传感器引出后，应沿运动弯曲半径较大的方向固定，避免X轴往复运动时拉扯。

　　该类组件在实际改装中常用于提升原有远程送料机器的挤出稳定性，也可作为定制龙门、小型CNC复合平台或实验性打印头的参考结构。设计时不应只追求挤出机本体轻量化，还要综合考虑喷嘴中心位置、热端散热、板件刚性、滑轮导向、维护拆装和线材走向。只有当送料轴线、热端固定、运动导向和冷却风道同时匹配，喷头在高速打印、频繁回抽和长时间连续工作中的稳定性才能够得到保证。
